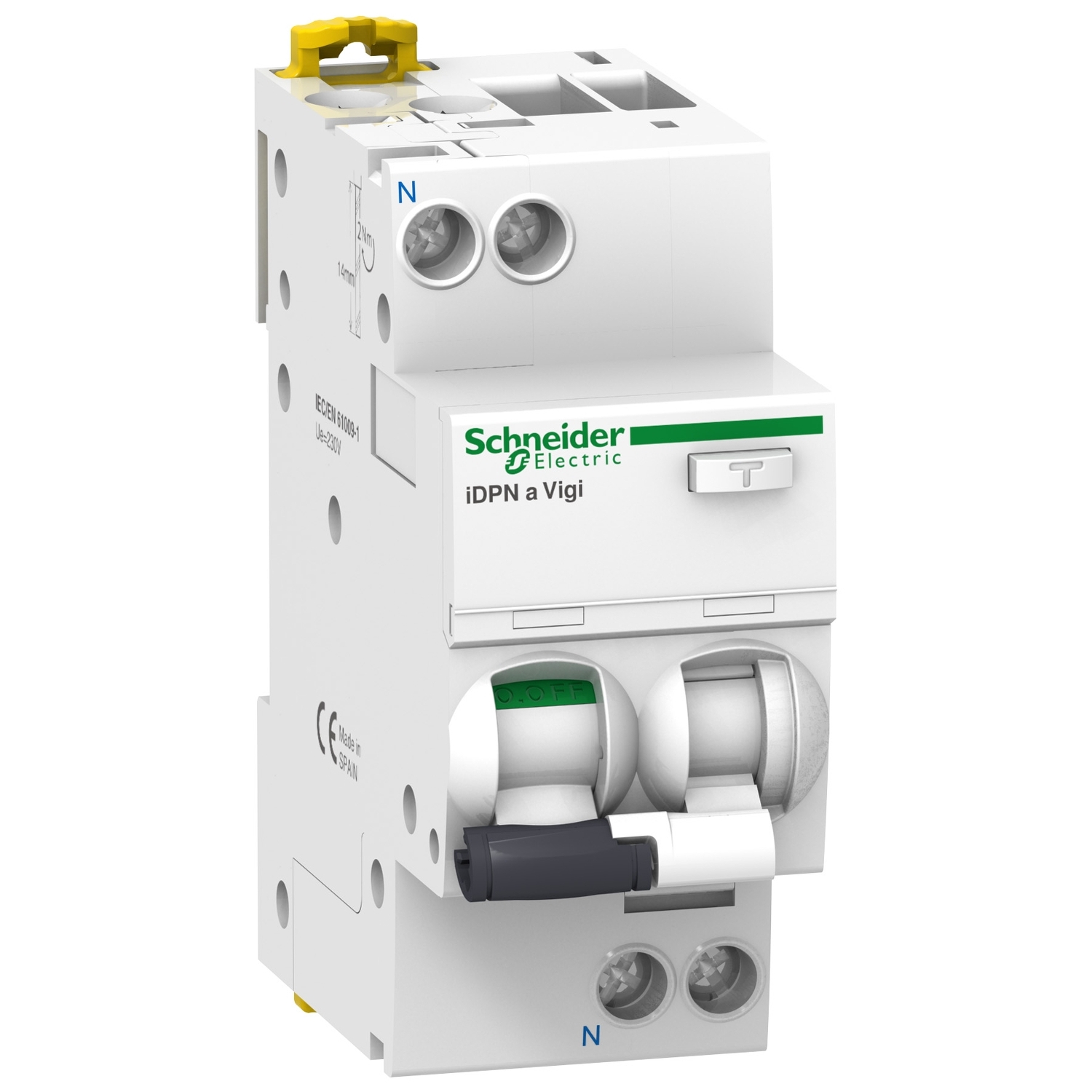

Acti 9 iDPNa Vigi – RCBO – 1P+N – 20A – karakt. C – 4,5kA – 30 mA – tip A

A9D35620

Podatkovni list: PDF

Predvidena odprema:

52,76 € z DDV

Acti 9 iDPNa Vigi - RCBO - 1P+N - 20A - karakt. C - 4,5kA - 30 mA - tip A

Glavno

Omrežna frekvenca	50 Hz
[In] Nazivni tok	20 A
Občutljivost zemljostične zaščite	30 mA
Izdelek ali sestavni del	Residualni tokovni odklopnik z nadtokovno zaščito (RCBO)
Ime izdelka	Acti 9 iDPN Vigi
Opis polov	1P + N
Ponudba izdelkov	IDPN Vigi
Koda krivulje	C
Ponudba	Acti 9
Kratko ime naprave	IDPNa Vigi
Tip omrežja	AC
Nevtralni položaj	Levo
Tehnologija zaščitne/prožilne enote	Termomagnetni
Število zaščitenih polov	1
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Distribucija

Komplementarno

Indikacija položaja kontakta	Da
Montažna podpora	DIN letev
Razred omejitve	3 v skladu s/z EN/IEC 61009-2-1
Lokalno signaliziranje	ON, OFF, zemljostična napaka
Širina	36 mm
Globina	73 mm
[Ue] Nazivna operativna napetost	230 do 240 V AC 50 Hz
Dolžina blankiranja žice	15 mm za Zgoraj ali spodaj povezava
Tip krmiljenja	Preklop
Montažni način	Konektor za spenjanje
Izklopna zmogljivost	4500 A Icn pri 230 do 240 V AC 50 Hz v skladu s/z EN/IEC 61009-2-1
Izgube energije na pol	5.1 W
Mehanska vzdržljivost	20000 ciklov
Stopnja povezave	9 mm Med fazo in nevtralnim vodnikom
Barva	Bela
Zatezni moment	2-2 N.m Zgoraj ali spodaj
Lokacija naprave v sistemu	Zunanji
9 mm rastri	4
Teža izdelka (neto)	125 g
Zakasnitev zemljostične zaščite	Trenutne
[Ui] Nazivna izolacijska napetost	400 V AC 50 Hz
Magnetna meja izklopa	5 do 10 x In
[Ics] Operativna izklopna zmogljivost	4500 A 100 % x Icn pri 230 do 240 V AC 50 Hz v skladu s/z EN/IEC 61009-2-1
Višina	85 mm
Zemljostična zaščita	Integriran
Opis možnosti za zaklepanje	Naprava za zaklepanje
Priključki – terminali	Enojni terminal Zgoraj ali spodaj 1-16 mm² Togo Enojni terminal Zgoraj ali spodaj 1-10 mm² Prilagodljiv Enojni terminal Zgoraj ali spodaj 1-10 mm² Prilagodljivo s kapico
Razred zemljostične zaščite	Tip A
Združljivost igličaste zbiralke in distribucijskega bloka	Zgoraj ali spodaj: Da
Tehnologija izklopa za diferenčni tok	Neodvisno od napetosti
Električna vzdržljivost	20000 ciklov
Nazivna odklopna in izklopna zmogljivost	Idm 4500 A pri 230 do 240 V AC 50 Hz v skladu s/z EN/IEC 61009-2-1
Kompatibilnostna koda	IDPN
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV
