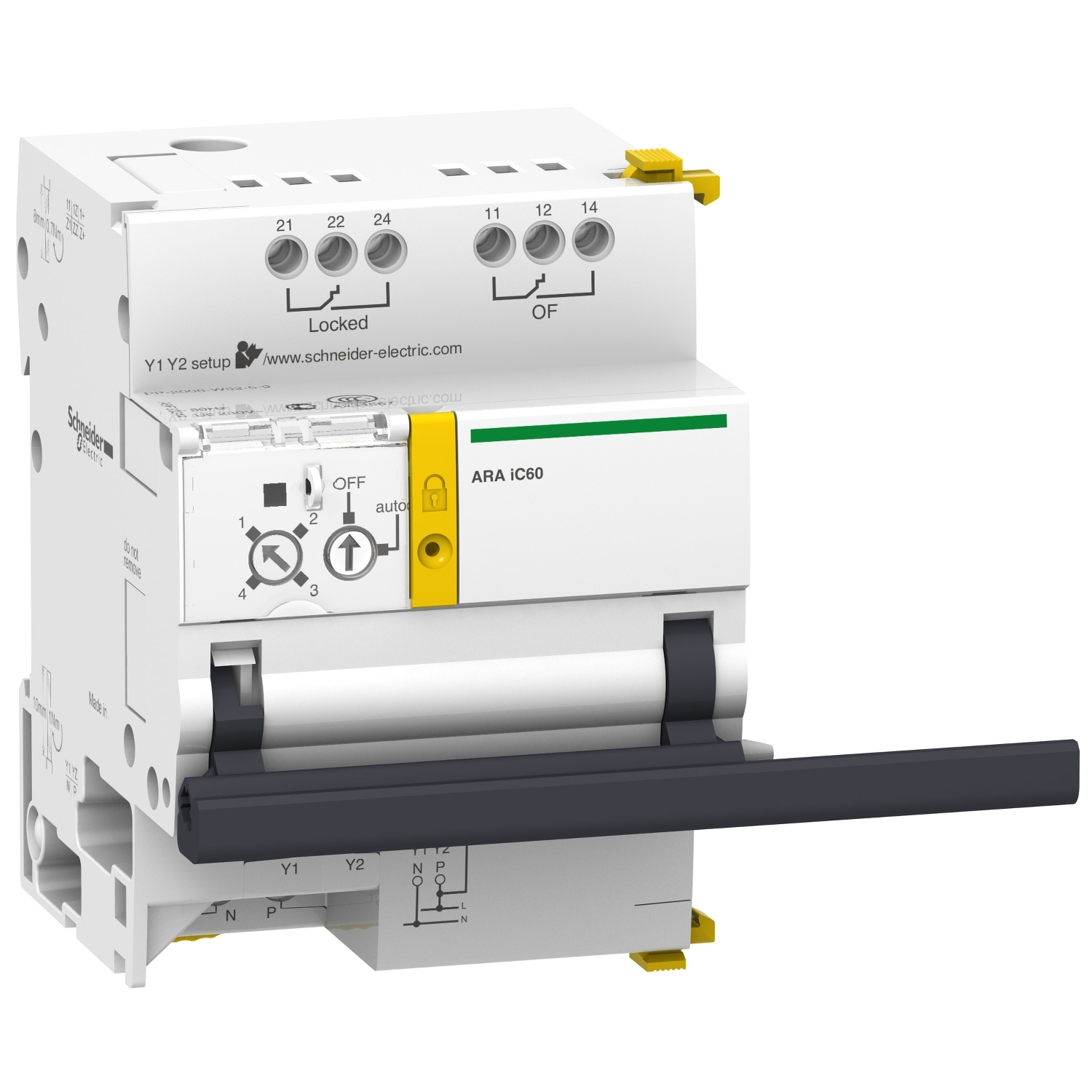

Acti9 – pomožni samodejni ponovni vklop ARA za iC60 3P do 4P – 4 prog.

A9C70134

Podatkovni list: PDF

Predvidena odprema:

313,59 € z DDV

Acti9 - pomožni samodejni ponovni vklop ARA za iC60 3P do 4P - 4 prog.

Glavno

Izdelek ali sestavni del	Avtomatski pomožni recloser
Napetost signalnega tokokroga	24 V 10 mA AC/DC 230 V 1 A AC
Sestava signalnih kontaktov	2 OF Kontakti brez napetosti
Ponudba izdelkov	IC60
Ponudba	Acti 9
Kratko ime naprave	ARA iC60

Komplementarno

Montažna podpora	DIN letev
Združljivost ponudbe izdelkov	Acti 9 Acti 9 iC60
9 mm rastri	7
Vrednost nastavitve	Program 2 1 ponovitveni zapis, kratki cikel <10 s/6 min Program 3 3 ponovitve, kratki ciklus <10 s/2 min Program 3 3 ponovitve, kratki ciklus <1 min/6 min Program 3 3 ponovitve, kratki ciklus <3 min/6 min Program 4 5 ponavljajočih se odzivov, dolgi fiksni cikel <10 s/2 min Program 4 5 ponavljajočih se odzivov, dolgi fiksni cikel <1 min/6 min Program 4 5 ponavljajočih se odzivov, dolgi fiksni cikel <3 min/6 min Program 5 5 ponavljajočih se odzivov, dolg progresivni cikel <10 s/2 min Program 5 5 ponavljajočih se odzivov, dolg progresivni cikel <1 min/6 min Program 5 5 ponavljajočih se odzivov, dolg progresivni cikel <3 min/8 min Program 5 5 ponavljajočih se odzivov, dolg progresivni cikel <4 min/10 min Program 5 5 ponavljajočih se odzivov, dolg progresivni cikel <5 min/12 min
[Ui] Nazivna izolacijska napetost	400 V
Odzivni čas	< 500 ms
Teža izdelka (neto)	470 g
Lokalno signaliziranje	Utripajoč Oranžna LED Ne obratuje Utripajoč Zelena LED Normalno obratovanje Utripajoč Rdeča LED Cikel ponovnega zapiranja je v teku Fiksen Rdeča LED Avtomatski zaklenjeni recloser
Trajanje impulza	>= 200 ms Krmilno vezje
Širina	63 mm
Tržni segment	Stanovanjska Majhno komercialno
Globina	75.5 mm
Višina	93 mm
Tip krmiljenja	Zaustavitev avtomatizma Vzdrževani 230 V AC 50/60 Hz Ultimativno ponovno zapiranje Impulz 230 V AC 50/60 Hz
Opis možnosti za zaklepanje	Zaklepanje v položaju OFF
Poraba energije v W	2 W
Združljivost igličaste zbiralke in distribucijskega bloka	Ne
Vhodni tok	5 mA
Priključki – terminali	Napajanje: Tunelski tip terminalov 1 kabel/li 0.5-10 mm² Togo Brez konca kabla Vhod: Tunelski tip terminalov 1 kabel/li 0.5-10 mm² Togo Brez konca kabla Izhod: Tunelski tip terminalov 2 kabel/li 0.5-1.5 mm² Togo Brez konca kabla Izhod: Tunelski tip terminalov 1 kabel/li 0.5-2.5 mm² Togo Brez konca kabla Vhod: Tunelski tip terminalov 1 kabel/li 0.5-6 mm² Prilagodljiv Brez konca kabla Izhod: Tunelski tip terminalov 2 kabel/li 0.5-1.5 mm² Prilagodljiv Brez konca kabla Izhod: Tunelski tip terminalov 1 kabel/li 0.5-2.5 mm² Prilagodljiv Brez konca kabla Napajanje: Tunelski tip terminalov 1 kabel/li 0.5-4 mm² Prilagodljiv s kabelskim koncem Vhod: Tunelski tip terminalov 1 kabel/li 0.5-4 mm² Prilagodljiv s kabelskim koncem Izhod: Tunelski tip terminalov 2 kabel/li 0.5-1.5 mm² Prilagodljiv s kabelskim koncem Izhod: Tunelski tip terminalov 1 kabel/li 0.5-1.5 mm² Prilagodljiv s kabelskim koncem Napajanje: Tunelski tip terminalov 2 kabel/li 0.5-2.5 mm² Togo Brez konca kabla Vhod: Tunelski tip terminalov 2 kabel/li 0.5-2.5 mm² Togo Brez konca kabla Napajanje: Tunelski tip terminalov 2 kabel/li 0.5-2.5 mm² Prilagodljiv s kabelskim koncem Vhod: Tunelski tip terminalov 2 kabel/li 0.5-2.5 mm² Prilagodljiv s kabelskim koncem Vhod: Tunelski tip terminalov 2 kabel/li 0.5-1.5 mm² Prilagodljiv Brez konca kabla
Dolžina blankiranja žice	Napajanje: 10 mm za Dno povezava Vhod: 10 mm za Dno povezava Izhod: 8 mm za Zgoraj povezava
Montažni način	Konektor za spenjanje
Združljivost izdelkov	4P IC60 3P IC60
Električna vzdržljivost	5000 ciklov
Kompatibilnostna koda	ARA iC60
[Us] Nazivna napajalna napetost	230 V AC 50/60 Hz
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Barva	Bela
Zagotovitev zaklepanja	Možnost blokade
Zatezni moment	Napajanje: 1-1 N.m Vhod: 1-1 N.m Izhod: 0.7-0.7 N.m
