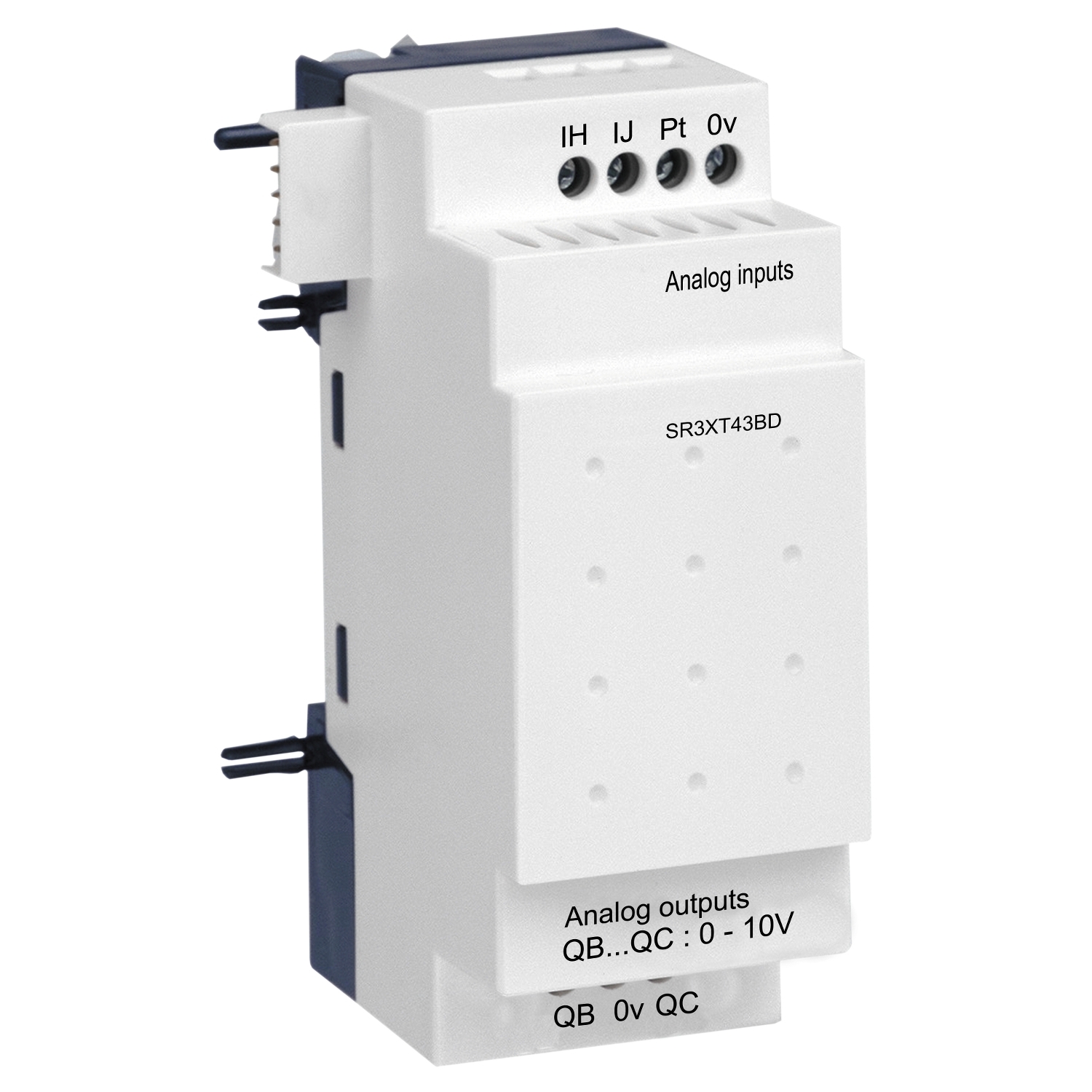

Analogni I/O razširitveni modul – 4 I O – 24 V DC – za Zelio Logic

SR3XT43BD

Podatkovni list: PDF

Predvidena odprema:

149,88 € z DDV

Analogni I/O razširitveni modul - 4 I O - 24 V DC - za Zelio Logic

Glavno

Izdelek ali sestavni del	Analogni I/O razširitveni modul
Ponudba izdelkov	Zelio Logic

Komplementarno

Vhodna impedanca	18 kOhm 0 do 10 V Analogni vhodni tokokrog 247 Ohm 0 do 20 mA Analogni vhodni tokokrog
Maksimalni tok obremenitve	10 mA Analogni izhod
Ločljivost analognega izhoda	10 bitov na obsegu izhoda
Zaščita pred obratno polarnostjo	Analogni vhodni tokokrog Z
Obseg analognega vhoda	0 do 10 V 0 do 20 mA -25 do 125 °C
Tip analognega vhoda	Navadni/splošni/skupni način
Čas konverzije	Čas cikla pametnega releja Analogni vhodni tokokrog Čas cikla pametnega releja Analogni izhod
Številka analognega izhoda	2
Kratkostična zaščita	Z Analogni izhod
Ločljivost analognega vhoda	10 bitov na obsegu vhoda
LSB vrednost	0,15 °C, – 25 do 125 °C Analogni vhodni tokokrog 20 µA, 0 do 20 mA Analogni vhodni tokokrog 9,8 mV, 0 do 10 V Analogni vhodni tokokrog 9,8 mV, 0 do 10 V Analogni izhod
Napaka konverzije	+/- 1 % celotne vrednosti 0 do 10 V 25 °C)Analogni izhod +/- 1 % celotne vrednosti 0 do 10 V 55 °C)Analogni izhod +/- 1 % 0 do 10 V 25 °C)Analogni vhodni tokokrog +/- 1 % 0 do 10 V 55 °C)Analogni vhodni tokokrog +/- 1 % 0 do 20 mA 25 °C)Analogni vhodni tokokrog +/- 1 % 0 do 20 mA 55 °C)Analogni vhodni tokokrog +/- 1,5 °C – 25 do 125 °C 25 °C)Analogni vhodni tokokrog +/- 1,5 °C – 25 do 125 °C 55 °C)Analogni vhodni tokokrog
Obseg analognega izhoda	0 do 10 V
Teža izdelka (neto)	0.11 kg
Število analognih vhodov	2
Priključki – terminali	Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² (AWG 24 do AWG 14) Poltrdno Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² (AWG 24 do AWG 14) Trden Vijačne sponke, 2 x 0,25 do 2 x 1,5 mm² (AWG 23 do AWG 16) Trden Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,25 do 2 x 0,75 mm² (AWG 24 do AWG 18) Prilagodljiv s kabelskim koncem
[Imp] Največji trajni tok	30 mA Analogni vhodni tokokrog
Tip obremenitve	Upor Analogni izhod
Največja dopustna napetost	30 V Analogni vhodni tokokrog
Natančnost ponovitve	< +/- 0,3 °C – 25 do 125 °C 25 °C Analogni vhodni tokokrog <= +/- 1 % 0 do 10 V 25 °C Analogni vhodni tokokrog <= +/- 1 % 0 do 10 V 55 °C Analogni izhod <= +/- 1 % 0 do 20 mA 25 °C Analogni vhodni tokokrog
Razdalja delovanja	10 m z zaslonjen kablom Analogni vhodni tokokrog 10 m z zaslonjen kablom Analogni izhod
Zatezni moment	0.5 N.m
Tip temperaturne sonde	Pt 100, 3-žična IEC 751
