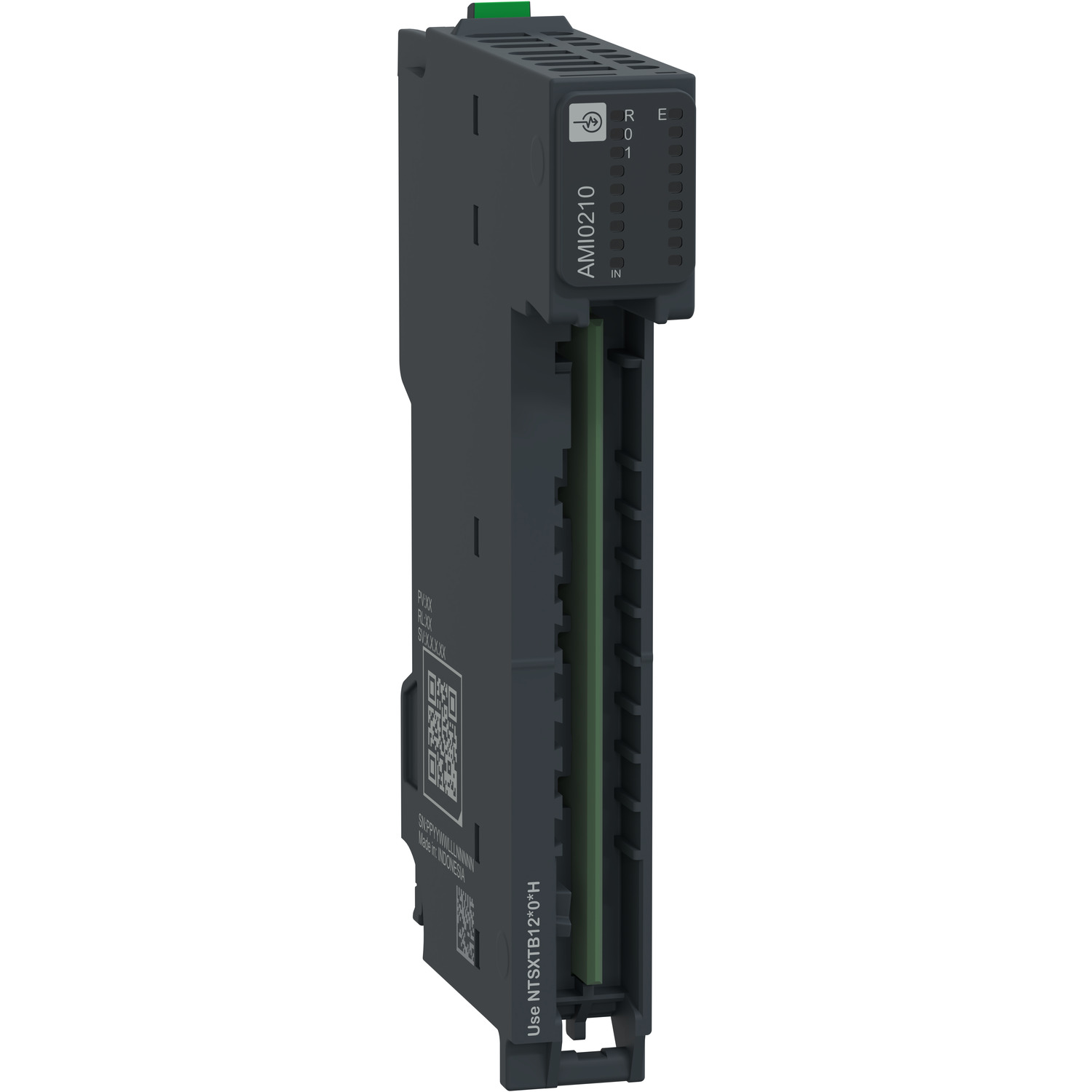

Analogni vhodni modul, 2 izolirana vhoda, tok, napetost, 2/3/4 žice, zanka napajanja, Modicon Edge I/O NTS

NTSAMI0210

Podatkovni list: PDF
Predvidena odprema:

272,67 € z DDV

Analogni vhodni modul, 2 izolirana vhoda, tok, napetost, 2/3/4 žice, zanka napajanja, Modicon Edge I/O NTS

Glavno

Ponudba izdelkov Modicon Edge I/O NTS
Izdelek ali sestavni del Analogni vhodni modul
Obvezni dodatki Osnova NTSXBA0100H
Priključni blok NTSXTB12_0_H
Združljivost izdelkov NTSN…..
Združljivost ponudbe izdelkov Združljivo z logičnim/gibalnim krmilnikom – Modicon M262
Modicon M580
Tretja oseba
Aplikacija naprave Industrijska aplikacija
Število analognih vhodov 2
Način delovanja Sinhroni/izokroni/asinkroni način

Komplementarno

Tip analognega vhoda Tok +/- 20 mA
Tok 0 do 20 mA
Tok 4 do 20 mA
Napetost +/- 10 V
Napetost 0 do 10 V
Napetost +/- 5 V
Napetost 0 do 5 V
Napetost 1 do 5 V
Način ožičenja 2, 3 or 4 žice
Ločljivost analognega vhoda 15 bitov + znak
Dovoljena preobremenitev na vhodih 30 V največja napetost
30 V pri največjem toku 50 mA
Vhodna impedanca > 10 MOhm V napetostnem načinu
250 MOhm + notranji tokovni zaščitnik 10 Ohm tipično
Trajanje vzorčenja 0,499 ms Po modulu
Tip vhodne zaščite Zaščita pred prekomernim tokom / napačno povezavo po kanalu za tokovni vhod
Zaščita pred prenapetostjo / napačno povezavo po kanalu za napetostni vhod
Zaščita napajanja senzorja Zaščita napajanja senzorja pred prekomernim tokom po kanalu
Zaščita pred kratkim stikom na napajanju zanke po kanalu
Vhodna diagnostika Napaka podmeje po kanalu
Napaka prekoračitve po kanalu
Napaka prekinjene žice po kanalu
Strojna napaka po kanalu
Napaka kalibracije po kanalu
Napaka napajanja z zanko po kanalu
LSB vrednost 0.31 mV, +/- 10 V
0.31 mV, 0 do 10 V
0.16 mV, +/- 5 V
0.16 mV, 0 do 5 V
0.13 mV, 1 do 5 V
0.61 µA, +/- 20 mA
0.61 µA, 0 do 2 mA
0.49 µA, 4 do 20 mA
Toleranca HART Da
Tip kabla Kabel z opletom
Temperature drift ± 0.001 % FS/ °C
Merilna napaka <= 0.05 % FS 25 °C
<= 0.1 % FS – 20…60 °C
Nelinearnost <= 0.01 % FS, tip analognega vhoda: Napetost/tok
Skupni način zavrnitve 90 dB
Napajanje senzorja 19,2…30 V DC Napajanje senzorja
24 V DC Napajanje z zanko
Tip napajanja Napajanje vodila iz napajalnega vodila (24 Vdc)
Napajanje iz terenskega napajalnika (24 VDC)
Nazivne meje delovne napetosti 20.4…28.8 V DC
Tipična poraba toka 36 mA pri 24 V DC Na tok vodila
38,4 mA pri 24 V DC Na najmanjši notranji tok polja
246,1 mA pri 24 V DC Na največji notranji tok polja
Izguba energije v W 1,3 W Maksimum pri 24 V DC
Maksimalna dolžina kabelske razdalje med dvema napravami Kabel z opletom: <200 m za Napetostni vhod
Kabel z opletom: <1000 m za Vhodni tok
Izolacija med kanali 530 V AC
Izolacija med kanali in vodilom 1500 V AC
Izolacija med kanali in polnim napajanjem Ne za napajanje senzorjev modula
1000 Vac za napajanje zanke modula
Izolacija med polnim napajanjem in vodilom 1500 V AC
“Hot swapping fallback” Da
Lokalno signaliziranje 1 LED Zelena za Modul obratuje (RUN)
1 LED na kanal Zelena za Diagnostika kanala
1 LED Rdeča za Napaka modula (ERR)
Barva ohišja Siva
Montažna podpora Baza
Višina 100 mm
Širina 15 mm
Globina 69 mm
Teža izdelka (neto) 0,048 kg
