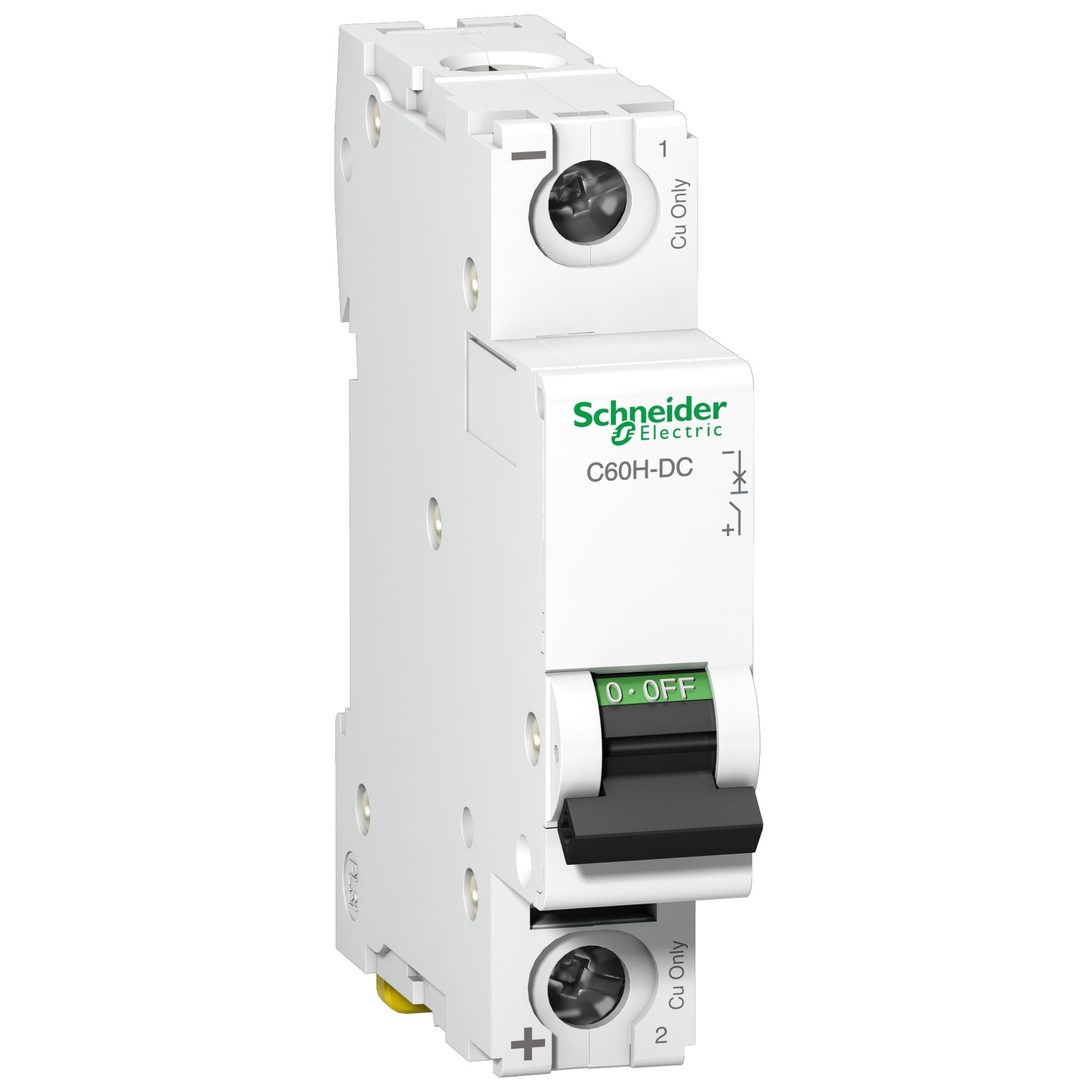

C60H – miniaturni odklopnik – 1 pol – 5 A – karakt. C

A9N61505

Podatkovni list: PDF

Predvidena odprema:

35,50 € z DDV

[In] Nazivni tok	5 A pri 25 °C
Koda izklopne zmogljivosti	H
Izdelek ali sestavni del	Miniaturni odklopnik
Ime izdelka	Acti 9 C60H-DC
Kategorija uporabe	Kategorija A v skladu s/z EN 60947-2 Kategorija A v skladu s/z IEC 60947-2
Opis polov	1P
Ponudba izdelkov	C60
Koda krivulje	C
Ponudba	Acti 9
Izklopna zmogljivost	10 kA Icu pri 220 V DC v skladu s/z EN 60947-2 10 kA Icu pri 220 V DC v skladu s/z IEC 60947-2 6 kA Icu pri 250 V DC v skladu s/z EN 60947-2 6 kA Icu pri 250 V DC v skladu s/z IEC 60947-2 20 kA Icu pri 110 V DC v skladu s/z EN 60947-2 20 kA Icu pri 110 V DC v skladu s/z IEC 60947-2
Kratko ime naprave	C60H-DC
Tip omrežja	DC
Tehnologija zaščitne/prožilne enote	Termomagnetni
Število zaščitenih polov	1
Standardi	EN 60947-2 IEC 60947-2
Primerno za izolativnost	Da v skladu s/z IEC 60947-2 Da v skladu s/z EN 60947-2
Aplikacija naprave	Distribucija

Omrežna frekvenca	50/60 Hz
Skupne izgube moči	2.9 W
Indikacija položaja kontakta	Da
Montažna podpora	35 mm simetrična DIN letev
Lokalno signaliziranje	Indikacija ON/OFF
[Ue] Nazivna operativna napetost	250 V DC
Tip krmiljenja	Preklop
Montažni način	Fiksen
Izgube energije na pol	2.9 W
Mehanska vzdržljivost	20000 ciklov
Barva	Bela
Zatezni moment	Močnostni tokokrog: 2.5-2.5 N.m Zgoraj ali spodaj
Združljivost izdelkov	C60 dodatki C60 pomožna oprema
9 mm rastri	2
Teža izdelka (neto)	0.128 kg
[Ui] Nazivna izolacijska napetost	500 V DC v skladu s/z IEC 60947-2 500 V DC v skladu s/z EN 60947-2
Tržni segment	Stanovanjska Majhno komercialno
[Ics] Operativna izklopna zmogljivost	15 kA 75 % v skladu s/z EN 60947-2 – 110 V DC 15 kA 75 % v skladu s/z IEC 60947-2 – 110 V DC 4.5 kA 75 % v skladu s/z EN 60947-2 – 250 V DC 4.5 kA 75 % v skladu s/z IEC 60947-2 – 250 V DC 7.5 kA 75 % v skladu s/z EN 60947-2 – 220 V DC 7.5 kA 75 % v skladu s/z IEC 60947-2 – 220 V DC
Zemljostična zaščita	Brez
Opis možnosti za zaklepanje	V položaju O
Združljivost igličaste zbiralke in distribucijskega bloka	Zgoraj ali spodaj: Standard
Električna vzdržljivost	3000 ciklov L/R = 2 ms
Kompatibilnostna koda	C60H-DC
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z EN 60947-2 6 kV v skladu s/z IEC 60947-2
Zagotovitev zaklepanja	Možnost blokade
