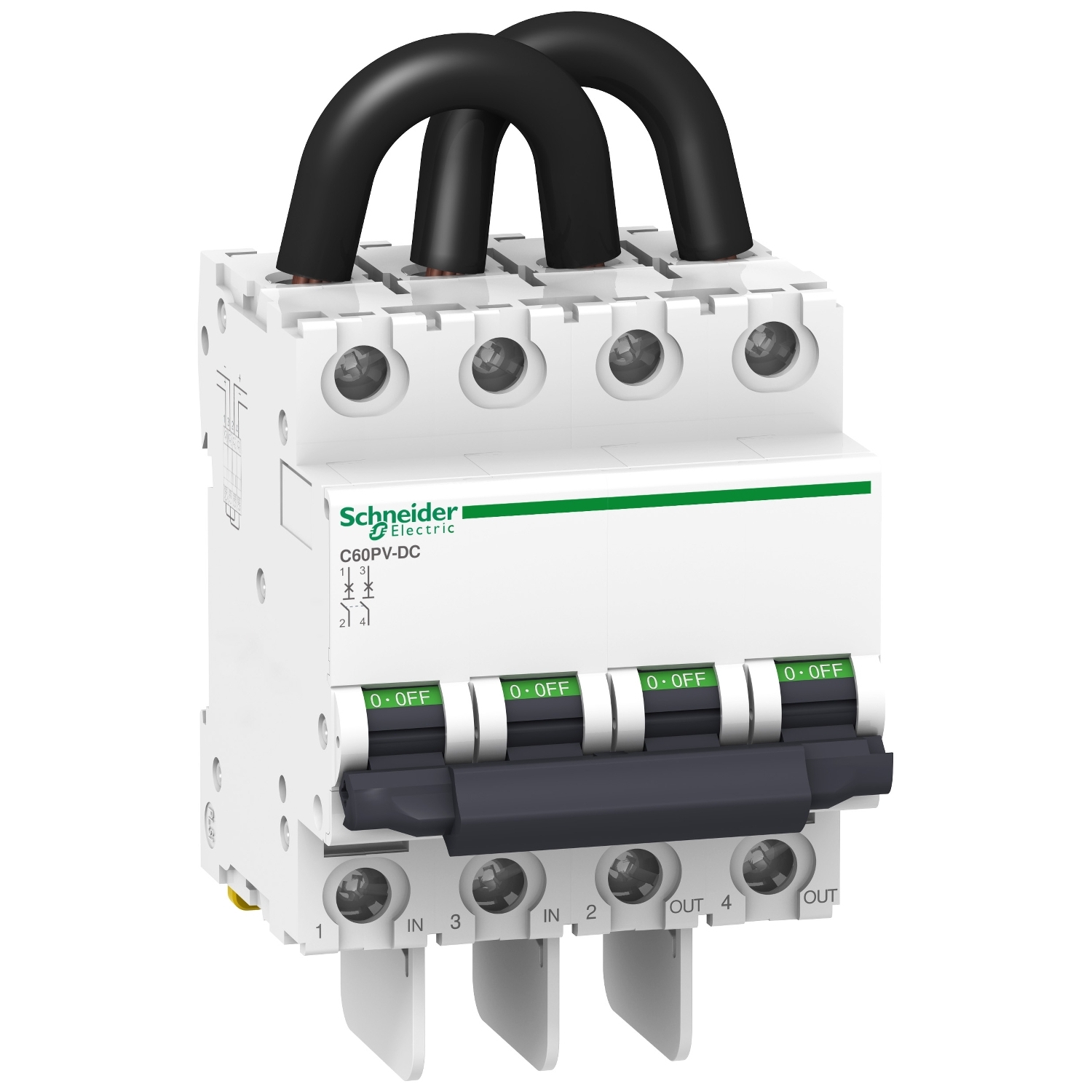

C60PV-DC – 2P – 13 A – 800 V – karakt. B

A9N61658

Podatkovni list: PDF

Predvidena odprema:

68,28 € z DDV

Koda izklopne zmogljivosti	DC
Izdelek ali sestavni del	Miniaturni odklopnik
Ime izdelka	C60
Kategorija uporabe	Kategorija A v skladu s/z EN/IEC 60947-2
Opis polov	2P
Ponudba izdelkov	C60
Koda krivulje	B
Ponudba	Acti 9
Kratko ime naprave	C60PV-DC
Tip omrežja	DC
Število zaščitenih polov	2
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2

[In] Nazivni tok	13 A
Skupne izgube moči	14.8 W
Indikacija položaja kontakta	Da
Montažna podpora	35 mm simetrična DIN letev
Izpadna napetost	572 mV 44 MOhm 7.4 W 13 A
Širina	72 mm
Globina	77.4 mm
[Ue] Nazivna operativna napetost	800 V DC
Dolžina blankiranja žice	14 mm
Tip krmiljenja	Preklop
Montažni način	Fiksen
Izklopna zmogljivost	3 kA Icu pri 650 V DC 1.5 kA Icu pri 800 V DC
Izgube energije na pol	7.4 W
Mehanska vzdržljivost	20000 ciklov
Barva	Bela
Zatezni moment	2.5-2.5 N.m
9 mm rastri	8
Magnetna meja izklopa	5,5 x In
Teža izdelka (neto)	0.545 kg
[Ui] Nazivna izolacijska napetost	1000 V DC
Tržni segment	Majhno komercialno Stanovanjska
[Ics] Operativna izklopna zmogljivost	1.5 kA 100 % – 800 V DC 3 kA 100 % – 650 V DC
Višina	132.7 mm
Opis možnosti za zaklepanje	Zaklepanje v položaju OFF
Priključki – terminali	Tunelski terminal (Navzdol) 1-25 mm² Togo Tunelski terminal (Navzdol) 1-16 mm² Prilagodljiv Vnaprej ožičen kabel (Navzgor)
Električna vzdržljivost	1500 ciklov L/R = 2 ms
Kompatibilnostna koda	C60PV-DC
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
