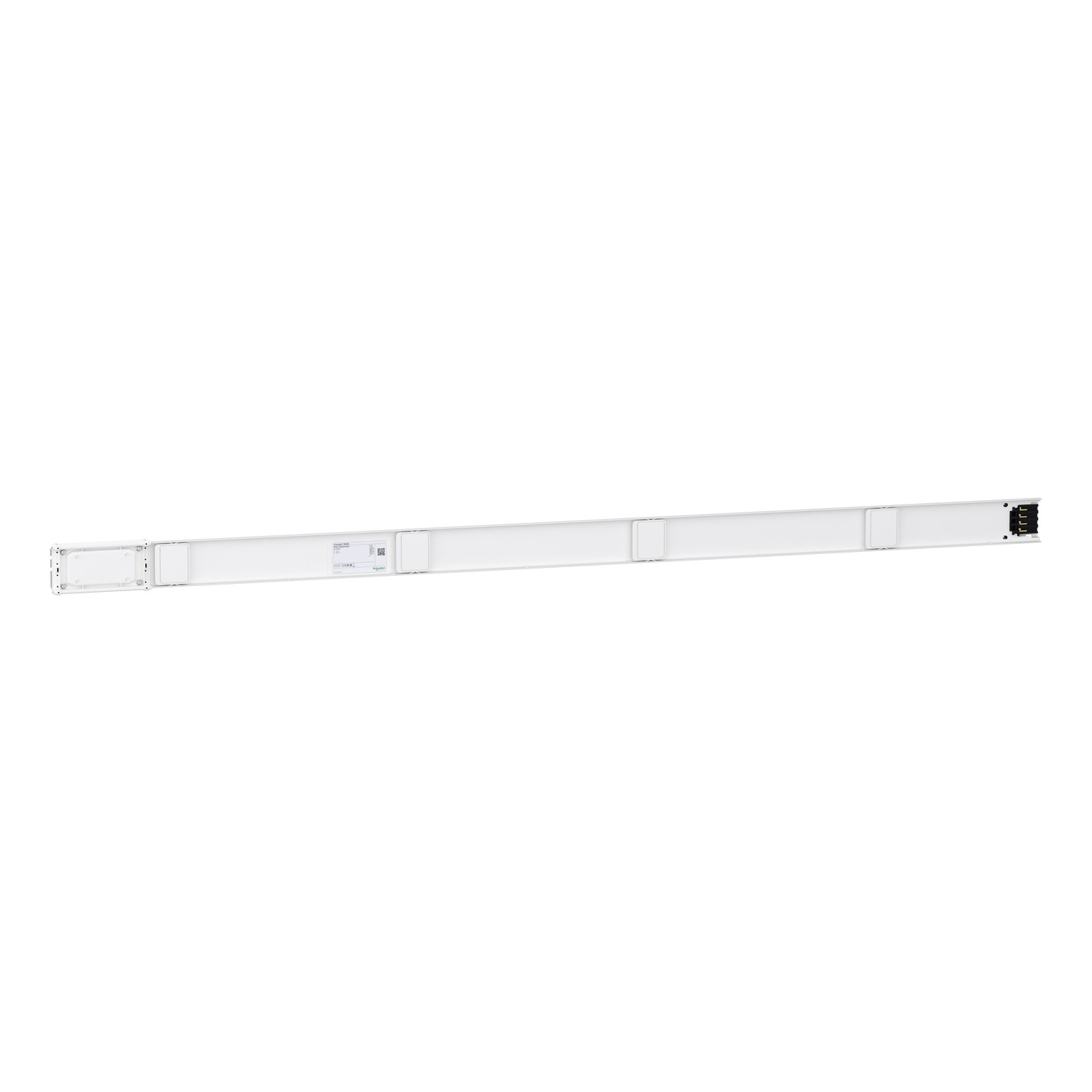

Canalis KNA – ravni element – 100 A – 4 natič. vtičn. – 3L + N + PE – 2 m

KNA100ED4204

Podatkovni list: PDF

Predvidena odprema:

266,01 € z DDV

Canalis KNA - ravni element - 100 A - 4 natič. vtičn. - 3L + N + PE - 2 m

Glavno

Izdelek ali sestavni del	Ravna dolžina
Ime izdelka	KN
Dolžina	2 m
Polariteta oklopljene zbiralke	3L + N + PE 3L + PEN
[Ie] Nazivni obratovalni tok	100 A pri 35 °C
Število natičnih vtičnic	4
Ponudba izdelkov	Canalis
Ponudba	Canalis
Aplikacija naprave	Distribucija majhnih moči
Kratko ime naprave	KNA

Komplementarno

Omrežna frekvenca	50/60 Hz
Standardi	IEC 61439-6
THDI	0-15 % 100 A 15-33 % 80 A 33-100 % 63 A
[Ui] Nazivna izolacijska napetost	500 V
Število tokokrogov	1
Teža izdelka (neto)	5.2 kg
Maksimalen padec napetosti	<0.191 V 1 50 Hz z 1 A za 100m dolg <0.181 V 0.9 50 Hz z 1 A za 100m dolg <0.165 V 0.8 50 Hz z 1 A za 100m dolg <0.149 V 0.7 50 Hz z 1 A za 100m dolg
Omejitve termičih izgub	1980 kA².s
Električna povezava	Podmazan drsni kontakt
Nevtralni položaj	Navzgor
Širina	92 mm
Globina	27.5 mm
[Ue] Nazivna operativna napetost	230 do 500 V
[Icw] Nazivni kratkotrajen nazivni tok	1.4 kA
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Linearna odpornost	1.7 mΩ/m R20 20 °C Fazni vodnik 2.2 mΩ/m R1 35 °C Pri Inc in 50 Hz Fazni vodnik 0.25 mΩ/m X1 35 °C Pri Inc in 50 Hz Fazni vodnik 2.235 mΩ/m Z1 35 °C Pri Inc in 50 Hz Fazni vodnik 1.09 mΩ/m 20 °C Zaščitni prevodnik 6.93 mΩ/m R0 20 °C Postopek s simetričnimi komponentami Ph / N 1.56 mΩ/m X0 20 °C Postopek s simetričnimi komponentami Ph / N 7.11 mΩ/m Z0 20 °C Postopek s simetričnimi komponentami Ph / N 5.15 mΩ/m R0 20 °C Postopek s simetričnimi komponentami Ph / PE 1.68 mΩ/m X0 20 °C Postopek s simetričnimi komponentami Ph / PE 5.42 mΩ/m Z0 20 °C Postopek s simetričnimi komponentami Ph / PE 3.4 mΩ/m RB0 20 °C Impedančna metoda Ph / Ph 3.4 mΩ/m RB0 20 °C Impedančna metoda Ph / N 2.85 mΩ/m RB0 20 °C Impedančna metoda Ph / PE 4.09 mΩ/m Rb 1 35 °C Pri Inc z impedančno metodo Ph / Ph 4.09 mΩ/m Rb 1 35 °C Pri Inc z impedančno metodo Ph / N 3.27 mΩ/m Rb 1 35 °C Pri Inc z impedančno metodo Ph / PE 0.52 mΩ/m Xb 35 °C Pri Inc in 50 Hz z impedančno metodo Ph / Ph 0.78 mΩ/m Xb 35 °C Pri Inc in 50 Hz z impedančno metodo Ph / N 0.96 mΩ/m Xb 35 °C Pri Inc in 50 Hz z impedančno metodo Ph / PE
Sevano magnetno polje	0.106 µT
Tip krmiljenja	Brez
Montažni način	Z vijaki
Barva	Bela (RAL 9001)
[Ipk] Dovoljen konični tok	14 kA
