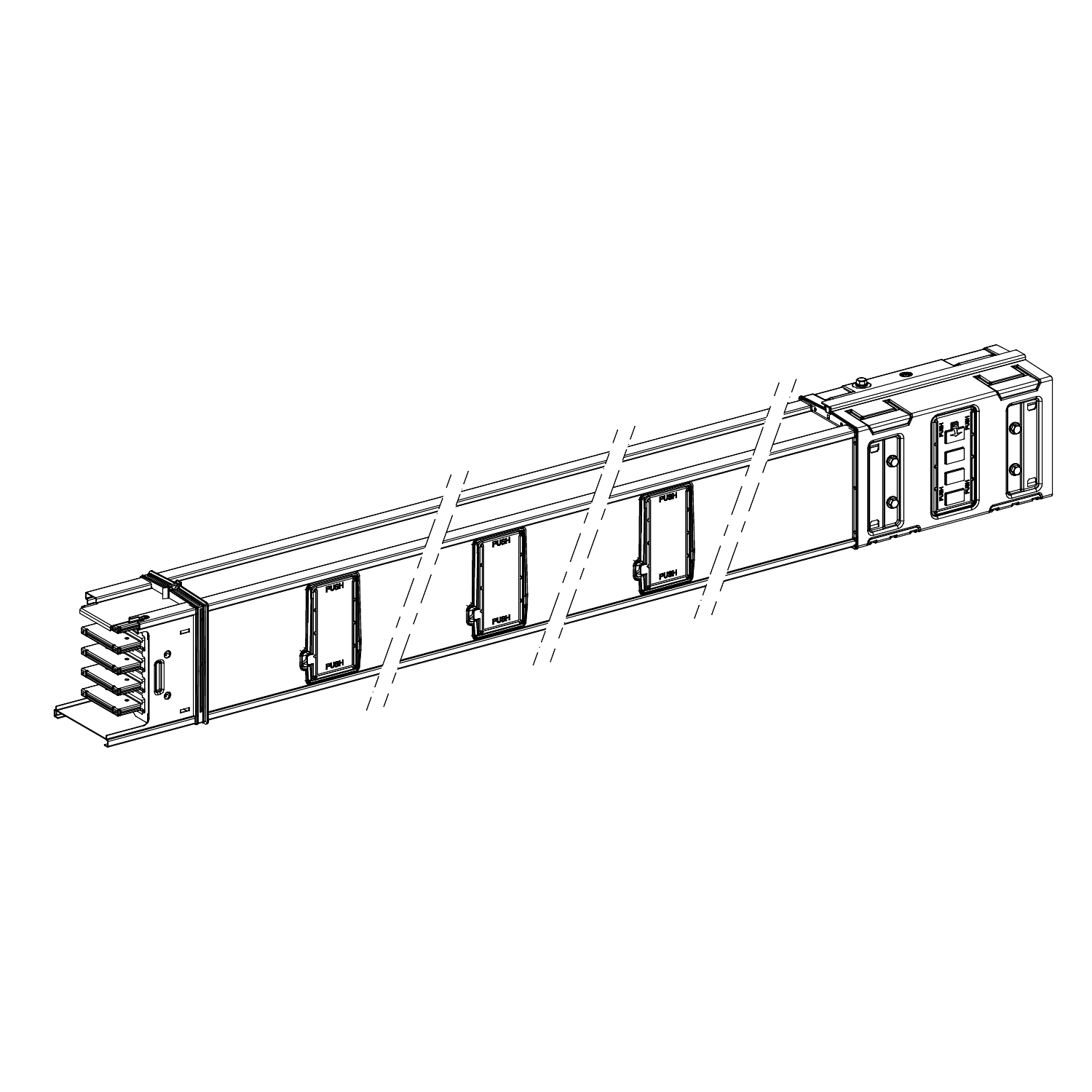

Canalis KSA – ravni distrib. el. – 1000 A – 6 priklj. – 3L + N + PE – 2 m

KSA1000ED4206

Podatkovni list: PDF

Predvidena odprema:

1.517,77 € z DDV

Skupina izdelkov	Canalis
Kratko ime naprave	KSA
Tip ponudbe	Advanced
Izdelek ali sestavni del	Povezovanje zbiralk
Opis zbiralke	Horizontal distribution length
Združljivost izdelkov	Canalis KSA busbar trunking 500…1000 A
Material vodila	Aluminij
Polariteta oklopljene zbiralke	3L + N + PE
Število odcepnih odvodnih enot	6
Najvišji [Ie] nazivni obratovalni tok	1000 A pri 35 °C
IP stopnja zaščite	IP55 conforming to IEC 60529
Montažni način	Z vijaki
Dimenzijski tip	Fiksno
Dolžina	2 m
Barva	Bela (RAL 9001)

Število polov	4
Nevtralni položaj	UP
Montažni položaj	Horizontalno
[Ue] Nazivna operativna napetost	230 do 690 V
Omrežna frekvenca	50/60 Hz
[Uimp] Nazivna napetostna trdnost ob impulzu	8 kV
[Ui] Nazivna izolacijska trdnost	690 V
[Icw] Dovoljen kratkotrajen nazivni tok	37,4 kA
[Ipk] Dovoljen konični tok	78,7 kA
Električna povezava	Podmazan drsni kontakt
Širina	113 mm
Višina	146 mm
Teža izdelka	38,05 kg
Interval odcepne enote	500 mm
Sevano magnetno polje	1,27 µT
Omejitve termičih izgub	1758000 kA².s
Maksimalni THDI	0…15 % 1000 A 15…33 % 800 A 33…100 % 630 A
Maksimalen padec napetosti	<0,005 V 1 50 Hz z 1 A za 100m dolg <0,007 V 0,9 50 Hz z 1 A za 100m dolg <0,007 V 0,8 50 Hz z 1 A za 100m dolg <0,008 V 0,7 50 Hz z 1 A za 100m dolg
Standardi	IEC 61439-1 IEC 61439-6
