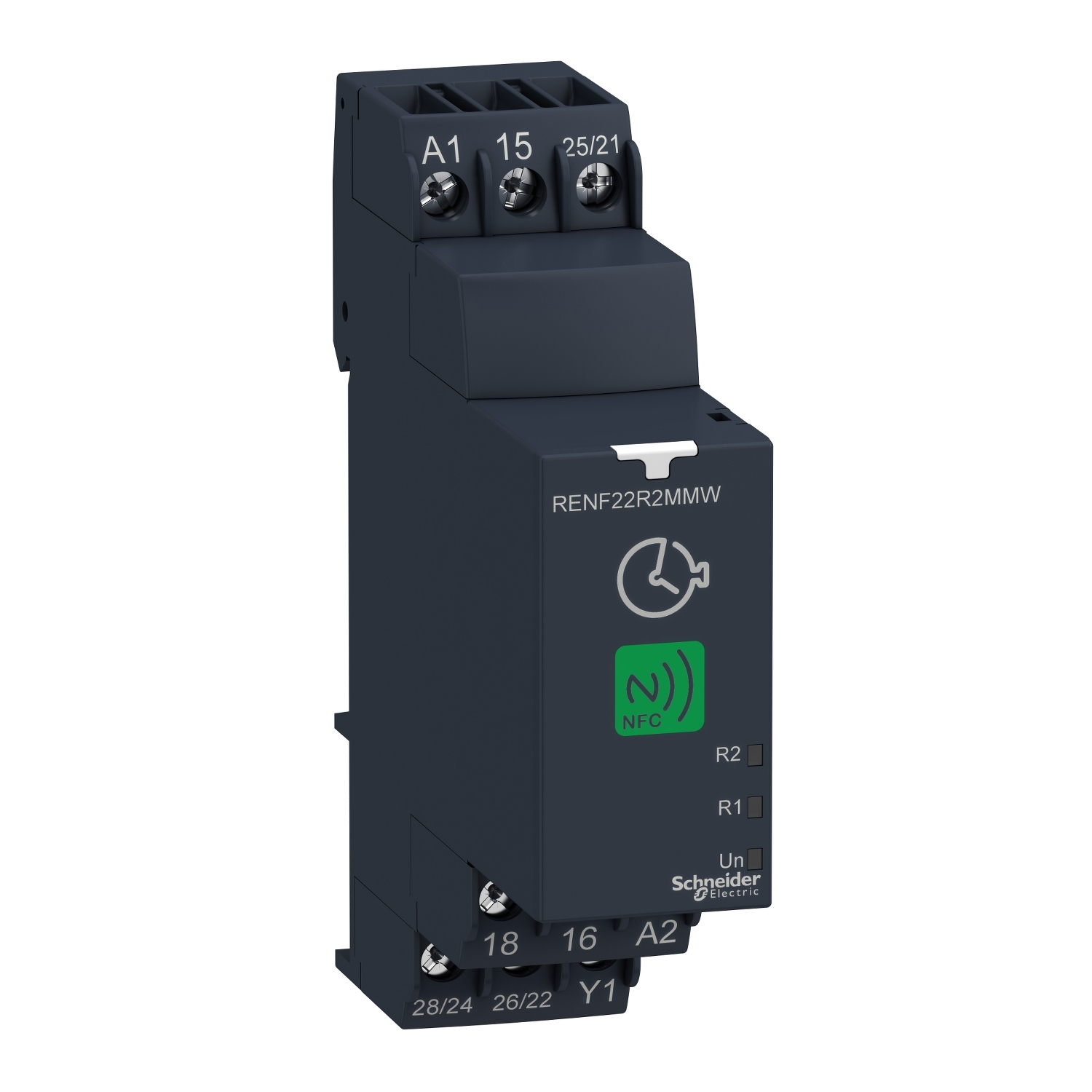

Časovni rele NFC 0,1 s do 999 h – 2 C/O 24-240 V DC/AC

RENF22R2MMW

Podatkovni list: PDF

Predvidena odprema:

88,82 € z DDV

Časovni rele NFC 0,1 s do 999 h - 2 C/O 24-240 V DC/AC

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Časovni rele NFC
Tip kontakta in sestava	2 C/O
[In] Nazivni tok	5 A
Tip izhoda	Rele
Ponudba izdelkov	Harmony časovni releji
Namen programske opreme	Ecostruxure Industrial Device Prenos iz trgovine Google Play ali Apple Store)
[Uc] Krmilna napetost	24 do 240 V
Kratko ime naprave	RENF22

Komplementarno

Število funkcij	28
Poraba energije v W	1.5 W pri 240 V DC 0.6 W pri 24 V DC
Oddaljenost od poti	4 kV/3 v skladu s/z IEC 60664-1
Preklopna zmogljivost v VA	2000 VA
Funkcija na voljo	A- Rele za zakasnitev vklopa napajanja-2 C/O Ac- Rele za vklop in izklop z nadzornim signalom-2 C/O Ad- Impulzni rele z zakasnitvijo s krmilnim signalom-2 C/O Ah- Impulzni rele z zakasnitvijo (enojni cikel) s krmilnim signalom-2 C/O Ak- Asimetrični rele z zakasnitvijo vklopa in izklopa s krmilnim signalom-2 C/O At- Rele za zakasnitev pri vklopu in izklopu s pavzo/sumiranjem (Y1)-2 C/O B- enojni intervalni rele s krmilnim signalom-2 C/O Bw- Dvojni intervalni rele s krmilnim signalom-2 C/O C- Rele za zakasnitev izklopa s krmilnim signalom-2 C/O D- Simetrični utripajoči rele (zagonski impulz-izklop)-2 C/O Di- Simetrični utripajoči rele (zagonski impulz)-2 C/O Dt – simetrični utripajoči rele (zagonski impulz-izklop) s pavzo/sumiranjem (Y1)-2 C/O Dit – simetrični utripajoči rele (zagonski impulz) s pavzo/sumiranjem (Y1)-2 C/O H- Intervalni rele-2 C/O Ht- Intervalni rele s pavzo/sumiranjem (Y1)-2 C/O Li- Asimetrični utripajoči rele (zagonski impulz)-2 C/O Lt- asimetrični utripajoči rele (zagonski impulzni izklop) s pavzo/sumiranjem (Y1)-2 C/O Lit- Asimetrični utripajoči rele (zagonski impulz) s pavzo/sumiranjem (Y1)-2 C/O N- varnostni rele-2 C/O O- zakasnjen rele Safe-guard-2 C/O P- rele z zakasnitvijo impulza s fiksno dolžino impulza-2 C/O Pt – rele z zakasnitvijo impulza s fiksno dolžino impulza in pavzo/sumiranjem-2 C/O Qt- Star-delta rele (2 CO izhoda z deljeno skupno linijo)-2 C/O Qtt-rele zvezda-trikot (2 CO izhoda z deljenim skupnim izhodom) s pavzo/sumiranjem (Y1)-2 C/O TI- Bistabilni rele z vklopljenim krmilnim signalom-2 C/O Tt-Bistabilni rele s ponovnim proženjem z vklopljenim krmilnim signalom-2 C/O W- Intervalni rele z izklopljenim krmilnim signalom-2 C/O L- Asimetrični utripajoči rele (zagonski impulz-izklop)-2 C/O
Razdalja delovanja	10 mm
Teža izdelka (neto)	0.0904 kg
Lokalno signaliziranje	Un, Zelena LED: (Stalno) za Vklop R1, Oranžna LED: (Stalno) za Rele energiziran R2, Oranžna LED: (Stalno) za Rele energiziran Združevanje, Zelena LED: (Stalno) za Komunikacijsko stanje Un, Zelena LED: (Hitro utripanje (blinking)) za Način diagnosticiranja R1, Oranžna LED: (Utripajoče) za Merjenje časa v teku R2, Oranžna LED: (Utripajoče) za Merjenje časa v teku
[Uimp] Nazivna napetostna napetost ob impulzu	5 kV 1,2/50 µs v skladu s/z IEC 60664-1
Napetostni premik/odmik	+/- 0,2 %/V
Čas ponastavitve	120 ms Ob de-energizaciji
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 3,3 mm² (AWG 20 do AWG 12) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
Območje časovnega zamika	0,05 s do 999 h
Prenapetostna kategorija	III conforming to IEC 60664-1
Vhodna napetost	<= 2,4 V
Montažna podpora	35 mm DIN letev v skladu s/z IEC 60715
Nominalni izhodna moč	8 A
Tip časovne zakasnitve	Napajanje zakasnitve vklopa – A- Rele za zakasnitev vklopa napajanja Zakasnitev vklopa in zakasnitev izklopa – Ac- Rele za vklop in izklop z nadzornim signalom Zakasnitev impulza – Ad- Impulzni rele z zakasnitvijo s krmilnim signalom Zakasnitev impulza – Ah- Impulzni rele z zakasnitvijo (enojni cikel) s krmilnim signalom Zakasnitev vklopa in zakasnitev izklopa – Ak- Asimetrični rele z zakasnitvijo vklopa in izklopa s krmilnim signalom Napajanje zakasnitve vklopa – At- Rele za zakasnitev pri vklopu in izklopu s pavzo/sumiranjem (Y1) interval – B- enojni intervalni rele s krmilnim signalom interval – Bw- Dvojni intervalni rele s krmilnim signalom Off-zamuda – C- Rele za zakasnitev izklopa s krmilnim signalom simetrično utripanje – D- Simetrični utripajoči rele (zagonski impulz-izklop) simetrično utripanje – Di- Simetrični utripajoči rele (zagonski impulz) simetrično utripanje – Dt – simetrični utripajoči rele (zagonski impulz-izklop) s pavzo/sumiranjem (Y1) simetrično utripanje – Dit – simetrični utripajoči rele (zagonski impulz) s pavzo/sumiranjem (Y1) interval – H- Intervalni rele interval – Ht- Intervalni rele s pavzo/sumiranjem (Y1) asimetrično utripanje – Li- Asimetrični utripajoči rele (zagonski impulz) asimetrično utripanje – Lt- asimetrični utripajoči rele (zagonski impulzni izklop) s pavzo/sumiranjem (Y1) asimetrično utripanje – Lit- Asimetrični utripajoči rele (zagonski impulz) s pavzo/sumiranjem (Y1) Varnostna zaščita – N- varnostni rele Varnostna zaščita – O- zakasnjen rele Safe-guard Zakasnitev impulza – P- rele z zakasnitvijo impulza s fiksno dolžino impulza Zakasnitev impulza – Pt – rele z zakasnitvijo impulza s fiksno dolžino impulza in pavzo/sumiranjem Star-delta – Qt- Star-delta rele (2 CO izhoda z deljeno skupno linijo) Star-delta – Qtt-rele zvezda-trikot (2 CO izhoda z deljenim skupnim izhodom) s pavzo/sumiranjem (Y1) Bistabilni – TI- Bistabilni rele z vklopljenim krmilnim signalom Bistabilni – Tt-Bistabilni rele s ponovnim proženjem z vklopljenim krmilnim signalom interval – W- Intervalni rele z izklopljenim krmilnim signalom asimetrično utripanje – L- Asimetrični utripajoči rele (zagonski impulz-izklop) Napajanje zakasnitve vklopa Zakasnitev vklopa in zakasnitev izklopa Zakasnitev impulza Asimetrični vklopni in izklopni zamik interval Off-zamuda simetrično utripanje Varnostna zaščita Star-delta asimetrično utripanje Bistabilni
Material ohišja	Samo-gašenje
Montažni položaj	Katerikoli položaj
Širina	22.5 mm
Maksimalna delovna frekvenca	13,56 MHz
Frekvenca napajanja	50 do 60 Hz +/- 5 %
Natančnost ponovitve	+/- 0,2 % 10 s do 999 h +/- 0,5 % 100 ms do 10 s +/- 0,7 % 50 do 100 ms
Tip kontakta in sestava	2 C/O Časovni kontakt, Brez kadmija 1 C/O Časovni in takojšnji kontakt, Brez kadmija
Tip diskretnega izhoda	Rele
Nastavitev točnosti časovne zakasnitve	+/- 1 % za 1 do 999 h razpon časovnega zamika pri 25 °C +/- 2 % za 1 do 3600 s razpon časovnega zamika pri 25 °C +/- 20 ms za 100 ms do 10 s razpon časovnega zamika pri 25 °C +/- 30 ms za 50 do 100 ms razpon časovnega zamika pri 25 °C
Maksimalni odzivni čas	100 ms
Izolacijska upornost	100 MOhm pri 500 V DC v skladu s/z IEC 60664-1
Nominalna moč	0.0002 mW
Poraba energije v VA	3-3 VA pri 240 V AC
Minimalno trajanje impulza	100 ms z vzporednim bremenom 60 ms Brez obremenitve
Maksimalen preklopni tok	8 A
Napetostno območje	0,85 do 1,1 Un
Tip krmiljenja	Brez testne tipke
Maksimalna preklopna napetost	250 V
Temperature drift	+/- 0,05 %/°C
[Us] Nazivna napajalna napetost	24 do 240 V AC/DC
Minimalni preklopni tok	10 mA pri 5 V
Električna vzdržljivost	100000 ciklov za Upor obremenitev, 8 A pri 250 V, AC
Mehanska vzdržljivost	10000000 ciklov
Podatki o zanesljivosti	MTTFd = 227,5 let 100 % cikla neprekinjeno delovaje pri 30 °C
Združljivost izdelkov	Mobilna naprava, ki podpira NFC
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1 5.3-8.8 lbf.in v skladu s/z IEC 60947-1
Operacijski sistem	Androidversion >= V7.0 IOSversion >= V14.5
