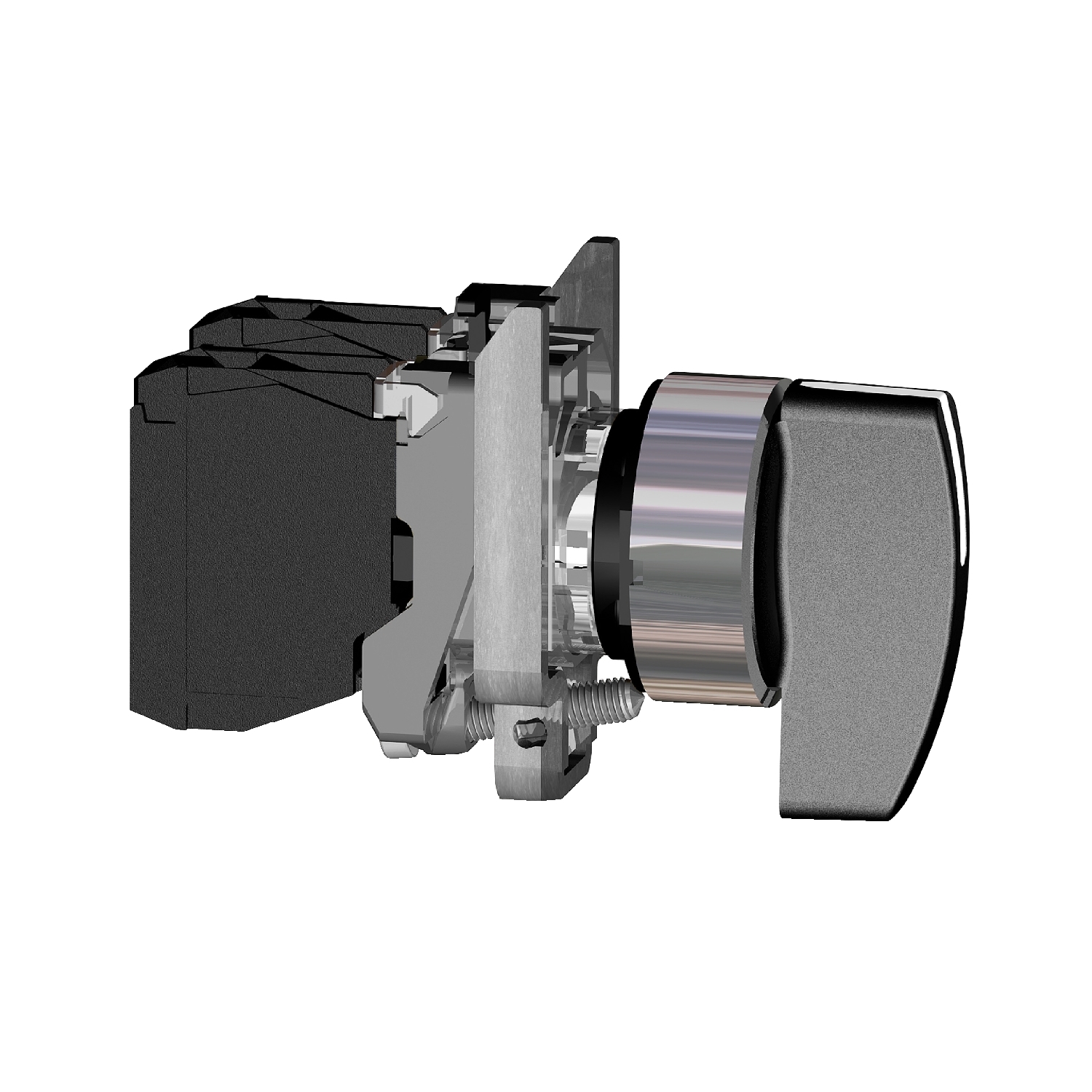

Črno izbirno stikalo Ø 22 – 3 položaji +/- 45° – povratna vzmet – 2 NO – ATEX

XB4BJ53EX

Podatkovni list: PDF

Predvidena odprema:

44,88 € z DDV

Črno izbirno stikalo Ø 22 - 3 položaji +/- 45° - povratna vzmet - 2 NO - ATEX

Glavno

Montažni premer	22 mm
Izdelek ali sestavni del	Kompletno izbirno stikalo
Material roba	Kromirana kovina
Profil operaterja	Črna Dolga ročica
Serija izdelka	Harmony XB4
Tip glave	Standard
Kratko ime naprave	XB4
Cona prahu	Cona 21 -22
Tip kontakta in sestava	2 NO
Tip upravljanja	Centrirati Povratna vzmet
Materiala pritrditvenega okvirja	Zamak
Prodaja na nedeljivo količino	1

Komplementarno

Uporaba kontaktov	Standardni kontakti
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Center pritrditve	>= 30 x 40 mm (Podpora plošča)
Oblika glave signalne enote	Okroglo
[Uimp] Nazivna napetostna trdnost ob impulzu	6 kV v skladu s/z IEC 60947-1
Material kontaktov	Srebrna zlitina (Ag/Ni)
Oznaka	Ex tb IIIC
Mehanska vzdržljivost	3000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Globina vgradnje	43 mm
Pozitivna odprtina	Brez
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
[Ui] Nazivna izolacijska trdnost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Pozcijske informacije za operaterja	3 položaji +/- 45 °
Prilagodljiv	Ne
Vrednost navora	0.14 N.m Brez spreminjanje električnega stanja
Možnost prilagajanja	0
[Ie] nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Električna vzdržljivost	1000000 ciklov AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C
Premik kontakta	Počasen izklop
Kompatibilnostna koda	XB4
Električna izolativnost	λ < 10exp(-6) pri 5 V, 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Montaža naprave	Pritrdilna luknja – premer: 22.5 mm 22,3 +0,4/0 v skladu s/z IEC 60947-1
