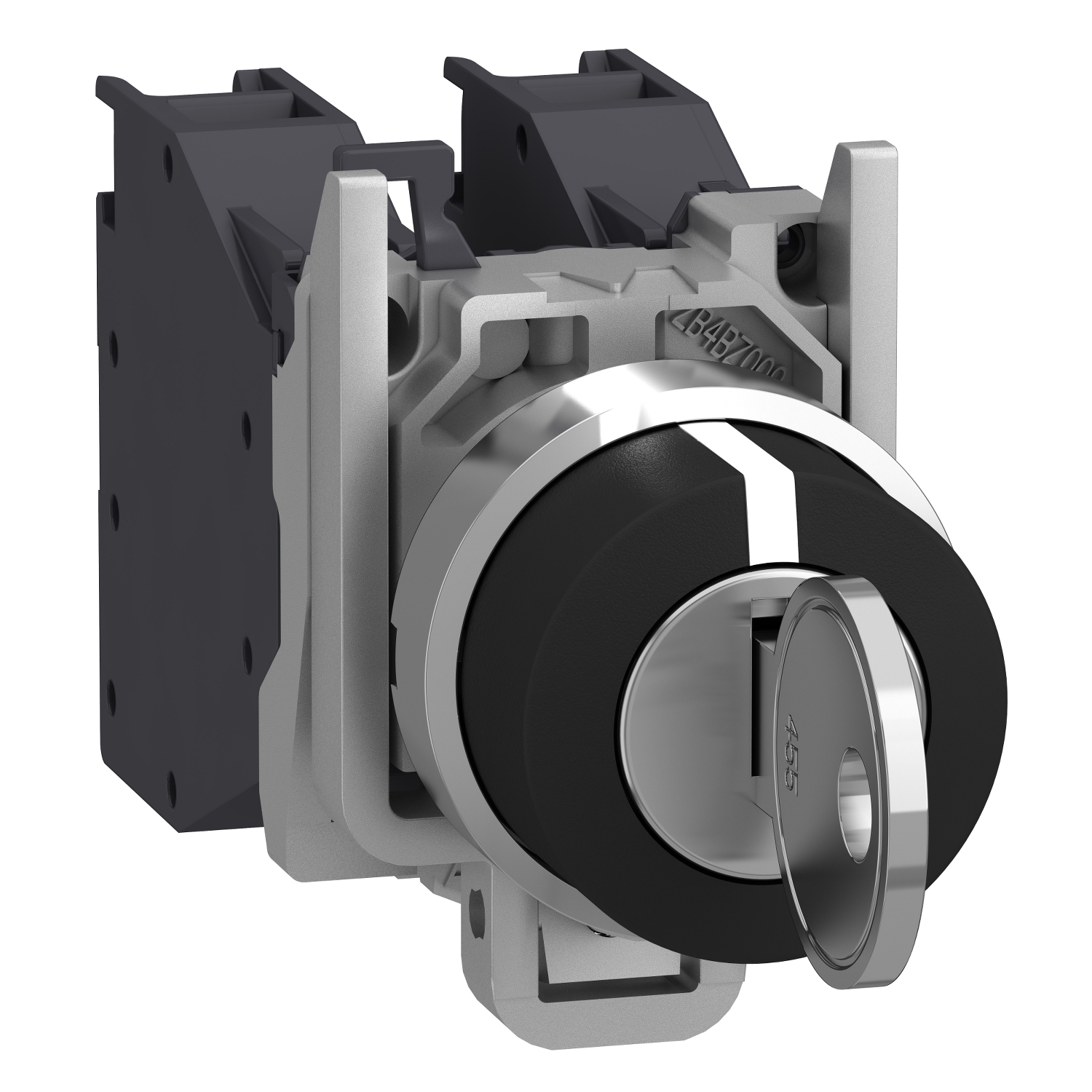

Črno izbirno stikalo Ø 22 3 položaji povratna vzmet, 2 NO 600 V

XB4BG03

Podatkovni list: PDF

Predvidena odprema:

62,73 € z DDV

Črno izbirno stikalo Ø 22 3 položaji povratna vzmet, 2 NO 600 V

Glavno

Montažni premer	22.5 mm
Izdelek ali sestavni del	Izbirno stikalo
Oblika glave signalne enote	Okroglo
Material roba	Kromirana kovina
Profil operaterja	Črna Stikalo na ključ
Ponudba izdelkov	Harmony XB4
Tip glave	Standard
Kratko ime naprave	XB4
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	2 NO
Pozcijske informacije za operaterja	3 položaji +/- 45 °
Tip upravljanja	Stalni
Materiala pritrditvenega okvirja	Zamak
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standardni kontakti
Opis priključka ISO št. 1	(23-24)NO (13-14)NO
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Širina	30 mm
Globina	86 mm
Material kontaktov	Srebrna zlitina (Ag/Ni)
Položaj za odstranitev ključa	V katerem koli položaju
Mehanska vzdržljivost	1000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Brez
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.127 kg
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
Vrednost navora	0.14 N.m Brez spreminjanje električnega stanja
Tip ključavnice	Ključ 455
[Us] Nazivna napajalna napetost	600 V
Višina	47 mm
Pokrovček/upravljalnik ali barva leče	Črna
Predstavitev naprave	Kompletni izdelek
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z EN 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z EN 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z EN 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z EN 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z EN 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Kompatibilnostna koda	XB4
Električna zanesljivost	λ < 10exp(-6) pri 5 V in 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V in 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
