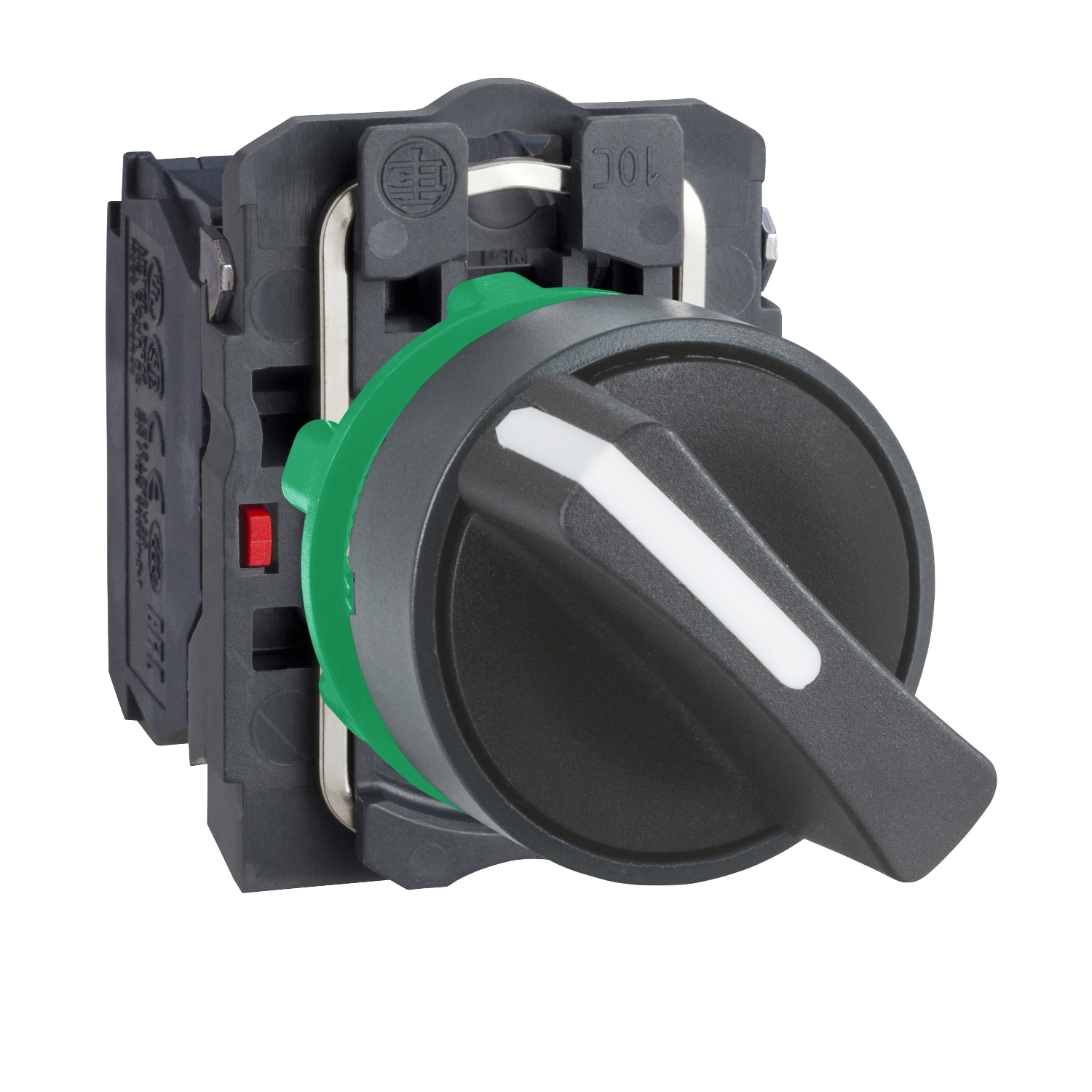

Črno kompletno izbirno stikalo Ø 22 2 stabilna položaja, 1NO+1NC

XB5AD25

Podatkovni list: PDF

Predvidena odprema:

14,22 € z DDV

Črno kompletno izbirno stikalo Ø 22 2 stabilna položaja, 1NO+1NC

Glavno

Montažni premer	22.5 mm
Izdelek ali sestavni del	Izbirno stikalo
Oblika glave signalne enote	Okroglo
Material roba	Temno siva plastika
Profil operaterja	Črna Standardna ročica
Ponudba izdelkov	Harmony XB5
Tip glave	Standard
Kratko ime naprave	XB5
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NO + 1 NC
Pozcijske informacije za operaterja	2 položaja 90°
Tip upravljanja	Stalni
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standardni kontakti
Opis priključka ISO št. 1	(13-14)NO
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Širina	30 mm
Globina	70 mm
Material kontaktov	Srebrna zlitina (Ag/Ni)
Mehanska vzdržljivost	1000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.043 kg
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
Vrednost navora	0.14 N.m Brez spreminjanje električnega stanja
Višina	42 mm
Pokrovček/upravljalnik ali barva leče	Črna
Predstavitev naprave	Kompletni izdelek
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Kompatibilnostna koda	XB5
Električna zanesljivost	λ < 10exp(-6) pri 5 V, 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
