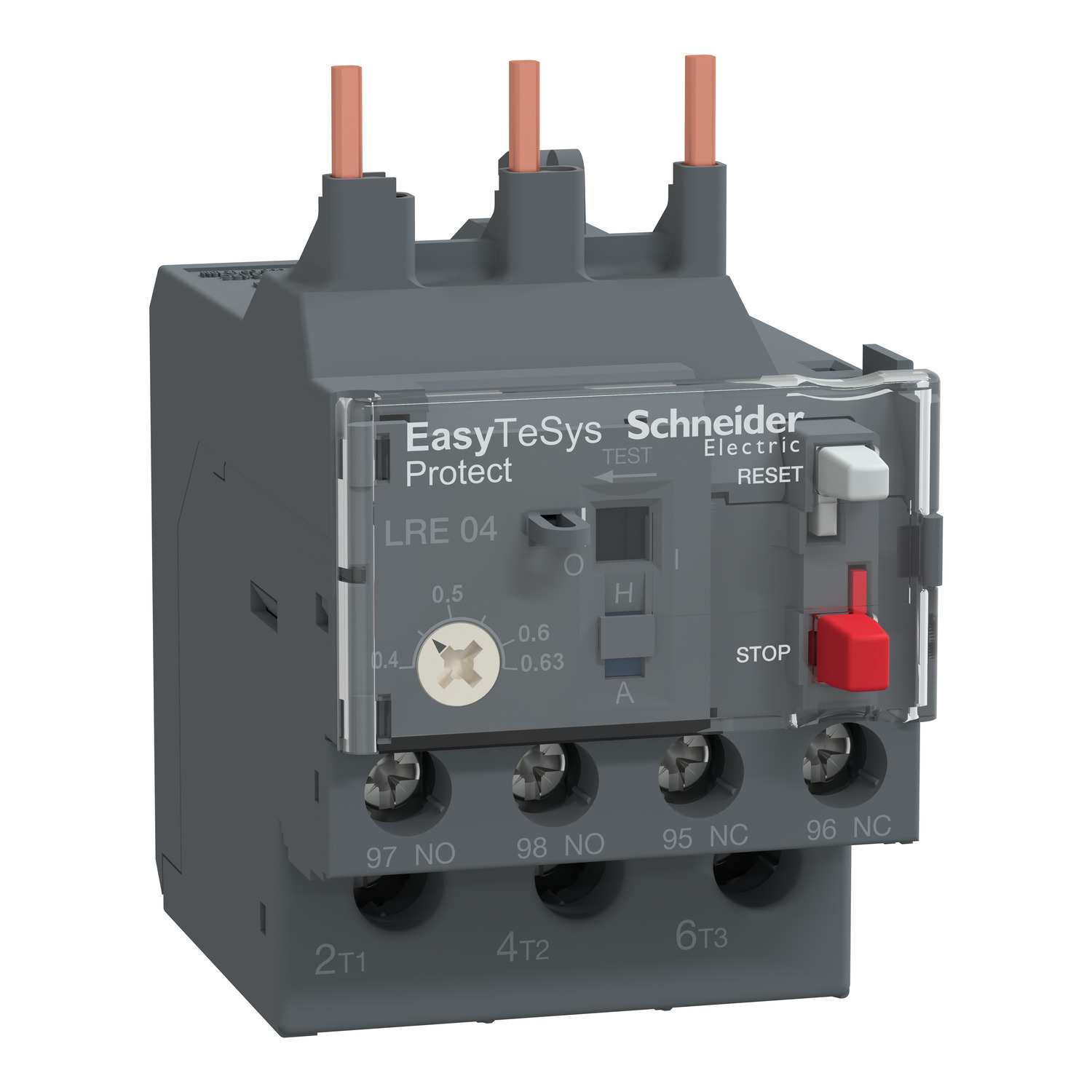

Diferencialni topl. preobrem. rele EasyPact TVS 0,4 do 0,63 A – razred 10A

LRE04

Podatkovni list: PDF

Predvidena odprema:

25,08 € z DDV

Diferencialni topl. preobrem. rele EasyPact TVS 0,4 do 0,63 A - razred 10A

Glavno

Relejna aplikacija	Zaščita motorja
Izdelek ali sestavni del	Diferenčni termični preobremenitveni rele
Ponudba izdelkov	Easy TeSys Protect
Fazna okvara občutljivosti	Prožilni tok 130% Ir na dveh fazah, zadnja na 0 v skladu s/z IEC 60947-4-1
Ponudba	Easy TeSys
Barva	Siva (RAL 7011)
Kratko ime naprave	LRE

Komplementarno

Omrežna frekvenca	50 do 60 Hz
[Ue] Nazivna operativna napetost	<= 690 V AC
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV
Priključki – terminali	Močnostni tokokrog: Vijačni priključki 1 1.5-6 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 1-6 mm² – togost kabla: Trden Brez konca kabla Signalni tokokrog: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv Brez konca kabla Signalni tokokrog: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Signalni tokokrog: Vijačni priključki 2 1-2.5 mm² – togost kabla: Trden Brez konca kabla
Lokalno signaliziranje	Indikator proženja
Širina	45 mm
Globina	70 mm
Funkcija signalizacije	Indikator izklopa releja
Mehanska robustnost	Šoki: 6 Gn za 11 ms v skladu s/z IEC 60068-2-7 Vibracije: 3 Gn v skladu s/z IEC 60068-2-6
[Ith] Konvencionalni prostozračni toplotni tok	5 A za Signalni tokokrog
Razred toplotne preobremenitve	Razred 10A v skladu s/z IEC 60947-4-1
Zatezni moment	Močnostni tokokrog: 1.7 N.m – na Vijačni priključki Signalni tokokrog: 1.7 N.m – na Vijačni priključki
Združljivost izdelkov	LC1E06 do 38
Sestava pomožnega kontakta	1 NO + 1 NC
Tip omrežja	AC
Območje nastavitve toplotne zaščite	0.4-0.63 A
Teža izdelka (neto)	0.13 kg
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z IEC 60947-4-1
Montažna podpora	Pod kontaktor Plošča, s posebnimi dodatki Letev, s posebnimi dodatki
Tip krmiljenja	Tipka Rdeča Zaustavitev: Tipka Zelena Ponastavitev:
Temperaturna kompenzacija	-20-60 °C
Višina	44.5 mm
Pripadajoč nazivni tok varovalk	2 A gG za Močnostni tokokrog 1 A aM za Močnostni tokokrog 5 A gG za Signalni tokokrog
Prag proženja	1,14 +/- 0,06 Ir v skladu s/z IEC 60947-4-1
