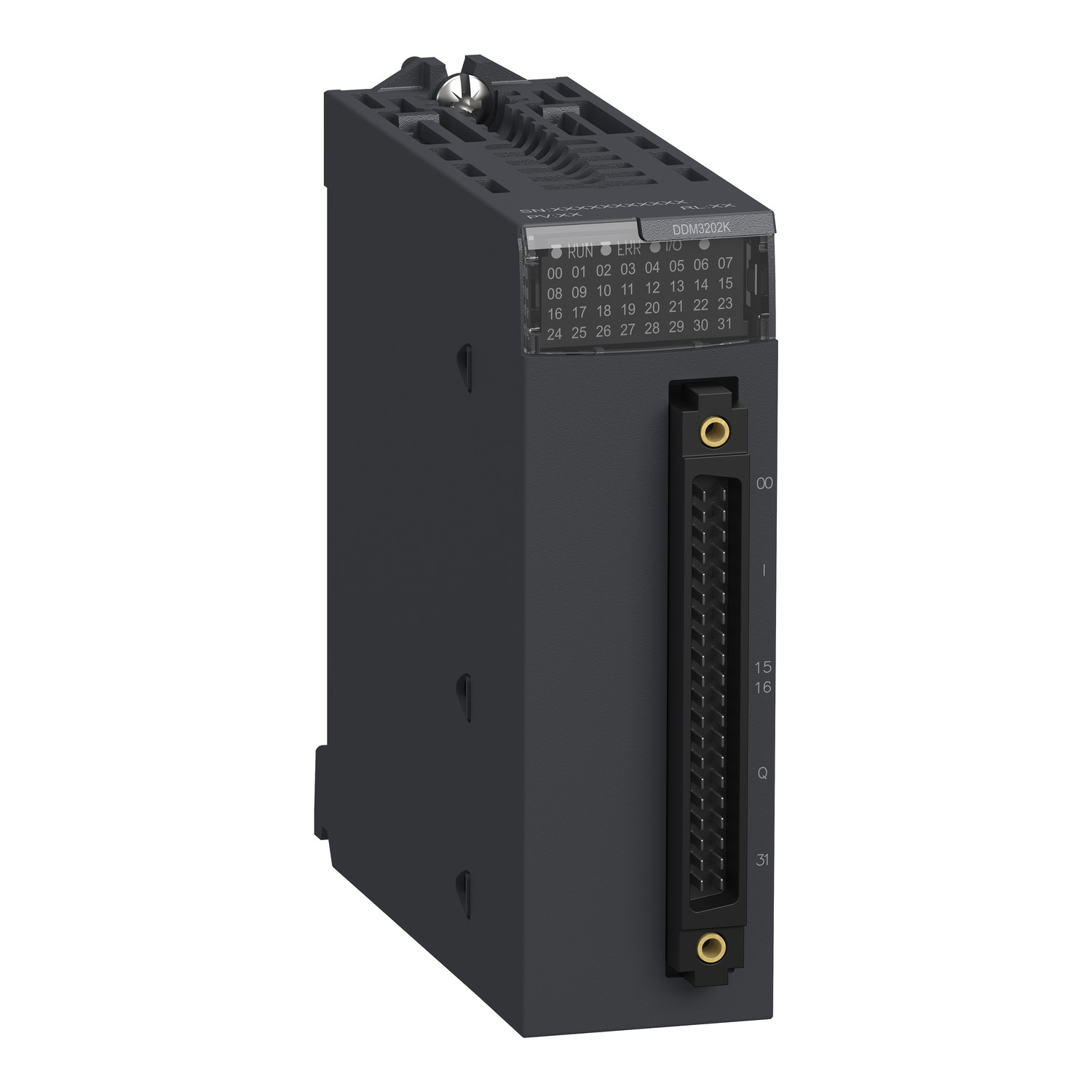

Diskretni I/O modul M340 – 16 vhodov – 24 V DC – 16 izhodov – polprevodniški

BMXDDM3202K

Podatkovni list: PDF

Predvidena odprema:

462,99 € z DDV

Diskretni I/O modul M340 - 16 vhodov - 24 V DC - 16 izhodov - polprevodniški

Glavno

Število diskretnih izhodov	16
Izdelek ali sestavni del	Diskretni I/O modul
Tip diskretnega izhoda	Polprevodniški
Ponudba izdelkov	Modicon X80
Napetost diskretnega vhoda	24 V DC, diskretna vhodna logika: Pozitivno
Tok diskretnega izhoda	0,1 A
Tip vhoda	Tokovni pogrez (logična pozitivna)
Število diskretnih vhodov	16
Diskretni vhodni tok	2.5 mA
Napetost diskretnega izhoda	24 V 19 do 30 V DC

Komplementarno

Napetostno območje	19 do 30 V
Izolacijska upornost	> 10 MOhm 500 V DC
Maksimalen tok uhajanja	0.1 mA at Stanje 0
Vhodna impedanca	9600 Ohm
Zaščita pred obratno polarnostjo	Vzvratno nameščena dioda
MTBF zanesljivost	430000 H
Maksimalni tok na modul	3.2 A
Stanje LED	1 LED (Zelena) Modul obratuje (RUN) 1 LED na kanal (Zelena) Diagnostika kanala 1 LED (Rdeča) Napaka modula (ERR) 1 LED (Rdeča) Modul I/O
Tok na kanal	0.125 A
Prag zaznavanja napetosti	< 14 V DC Predaktuator Napaka < 14 V DC Senzor Napaka > 18 V DC Predaktuator OK > 18 V DC Senzor OK
Tip zaščite	1 zunanja varovalka na skupino vhodnih kanalov 0.5 A Hitri vžig Prenapetostna zaščita na izhodu Zaščita pred zamenjavo polov na vhodu Zaščita povratne polaritete na izhodu
Tokovno stanje 0 zagotovljeno	<= 0,5 mA
Izhodna prenapetostna zaščita	S transil diodo
Izhodna kratkostična zaščita	Z 2 A zunanjo varovalko
Zaščita pred izhodno preobremenitvijo	Z elektronskim odklopnikom 0,125 A <Id <0,185 A S tokovnim omejevalnikom
Poraba toka	<= 104 mA pri 24 V DC <= 166 mA pri 3,3 V DC
Tokovno stanje 1 zagotovljeno	>= 2 mA
Teža izdelka (neto)	0.11 kg
Impedanca obremenitve ohmic	<= 220 Ohm
Vzporedno z izhodi	Ja. 3 maks.
Tipičen čas filtriranja DC	4 ms
Maksimalna obremenitev volframa	1.2 W
Preklopna frekvenca	0,5/LI² Hz
Maksimalni čas preobremenitve	15 ms
Maksimalen padec napetosti	<1.5 V Pri stanju 1
Izguba energije v W	4 W
Kompatibilnost vhodov	S 2-žičnim/3-žičnim senzorjem bližine IEC 60947-5-2 S 2-žičnim/3-žičnim senzorjem bližine IEC 61131-2 tip 1
Tipična poraba toka	69 mA 24 V DC 125 mA 3,3 V DC
DC maksimalen čas filtriranja	7 ms
Odzivni čas na izhodu	1,2 ms
