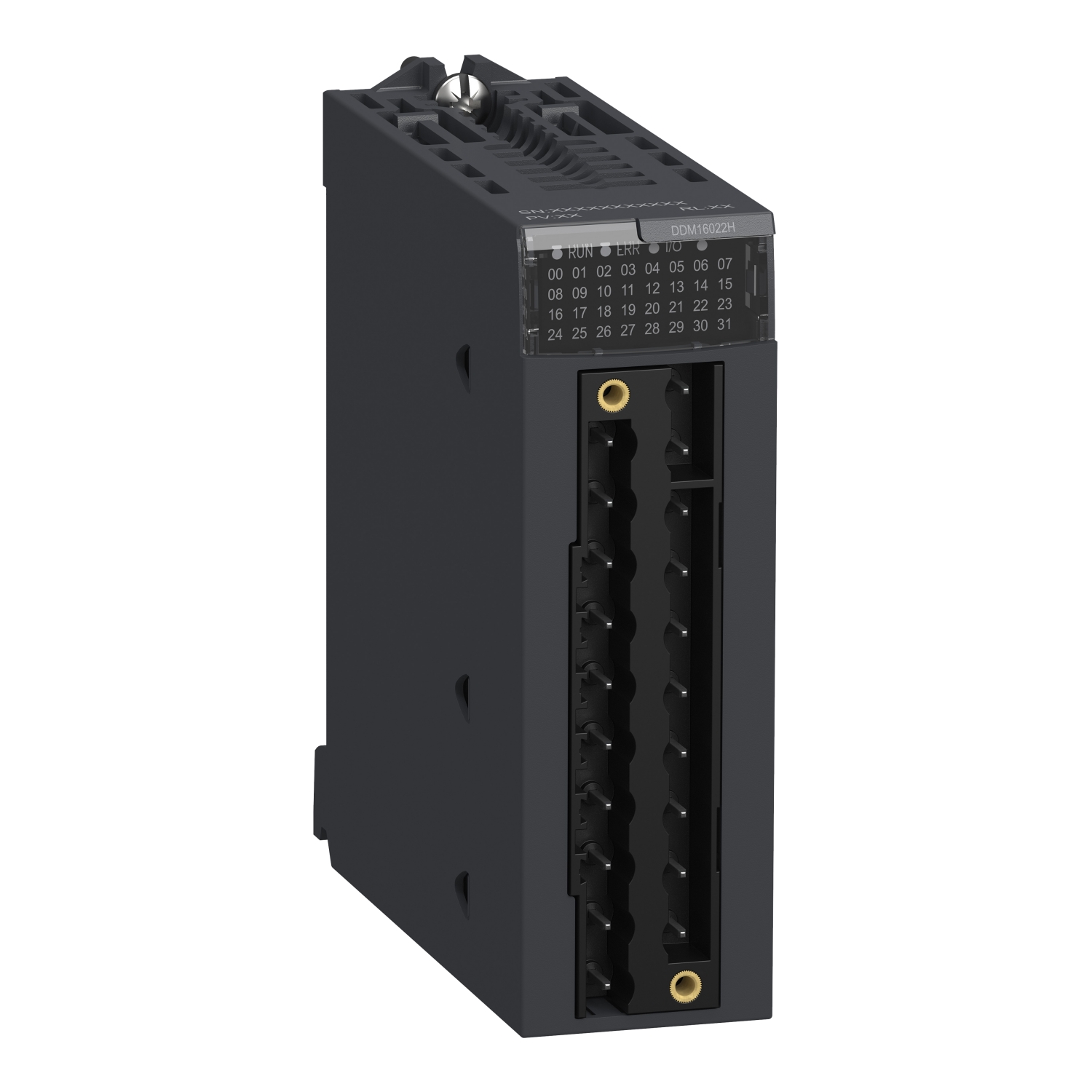

Diskretni I/O modul M340 – 8 I 24 V DC – 8 O – polprevodniški – za težke razmere

BMXDDM16022H

Podatkovni list: PDF

Predvidena odprema:

295,55 € z DDV

Diskretni I/O modul M340 - 8 I 24 V DC - 8 O - polprevodniški - za težke razmere

Glavno

Število diskretnih izhodov	8
Izdelek ali sestavni del	Diskretni I/O modul
Tip diskretnega izhoda	Polprevodniški
Ponudba izdelkov	Modicon X80
Napetost diskretnega vhoda	24 V DC, diskretna vhodna logika: Pozitivno
Tok diskretnega izhoda	0,5 A
Tip vhoda	Tokovni pogrez (logična pozitivna)
Število diskretnih vhodov	8
Uporaba izdelka za specifične aplikacije	Za težka okolja
Diskretni vhodni tok	3.5 mA
Napetost diskretnega izhoda	24 V 19 do 30 V DC 60 °C 24 V 26,4 V DC 70 °C

Komplementarno

Napetostno območje	21,1 do 29,0 V 70 °C 19 do 30 V 60 °C
Izolacijska upornost	> 10 MOhm 500 V DC
Maksimalen tok uhajanja	0.5 mA at Stanje 0
Vhodna impedanca	6800 Ohm
Zaščita pred obratno polarnostjo	Vzvratno nameščena dioda
MTBF zanesljivost	450000 H
Maksimalni tok na modul	5 A 60 °C 4.4 A 70 °C
Stanje LED	1 LED (Zelena) Modul obratuje (RUN) 1 LED na kanal (Zelena) Diagnostika kanala 1 LED (Rdeča) Napaka modula (ERR) 1 LED (Rdeča) Modul I/O
Tok na kanal	0.55 A 70 °C 0.625 A 60 °C
Prag zaznavanja napetosti	< 14 V DC Predaktuator Napaka < 14 V DC Senzor Napaka > 18 V DC Predaktuator OK > 18 V DC Senzor OK
Tip zaščite	1 zunanja varovalka na skupino vhodnih kanalov 0.5 A Hitri vžig Prenapetostna zaščita na izhodu Zaščita pred zamenjavo polov na vhodu Zaščita povratne polaritete na izhodu
Tokovno stanje 0 zagotovljeno	<= 1,5 mA
Izhodna prenapetostna zaščita	S transil diodo
Izhodna kratkostična zaščita	Z 2 A zunanjo varovalko
Zaščita pred izhodno preobremenitvijo	Z elektronskim odklopnikom 1,5 In <Id <2 In S tokovnim omejevalnikom
Poraba toka	<= 111 mA pri 3,3 V DC <= 67 mA pri 24 V DC
Tokovno stanje 1 zagotovljeno	>= 3 mA
Teža izdelka (neto)	0.115 kg
Impedanca obremenitve ohmic	>= 48 Ohm
Vzporedno z izhodi	Ja: 2 maks.
Tipičen čas filtriranja DC	4 ms
Maksimalna obremenitev volframa	6 W
Preklopna frekvenca	0,5/LI² Hz
Maksimalni čas preobremenitve	15 ms
Maksimalen padec napetosti	<1.2 V Pri stanju 1
Izguba energije v W	3.7 W
Kompatibilnost vhodov	S 2-žičnim/3-žičnim senzorjem bližine IEC 60947-5-2 S 2-žičnim/3-žičnim senzorjem bližine IEC 61131-2 tip 3
Tipična poraba toka	79 mA 3,3 V DC 59 mA 24 V DC
DC maksimalen čas filtriranja	7 ms
Odzivni čas na izhodu	1,2 ms
