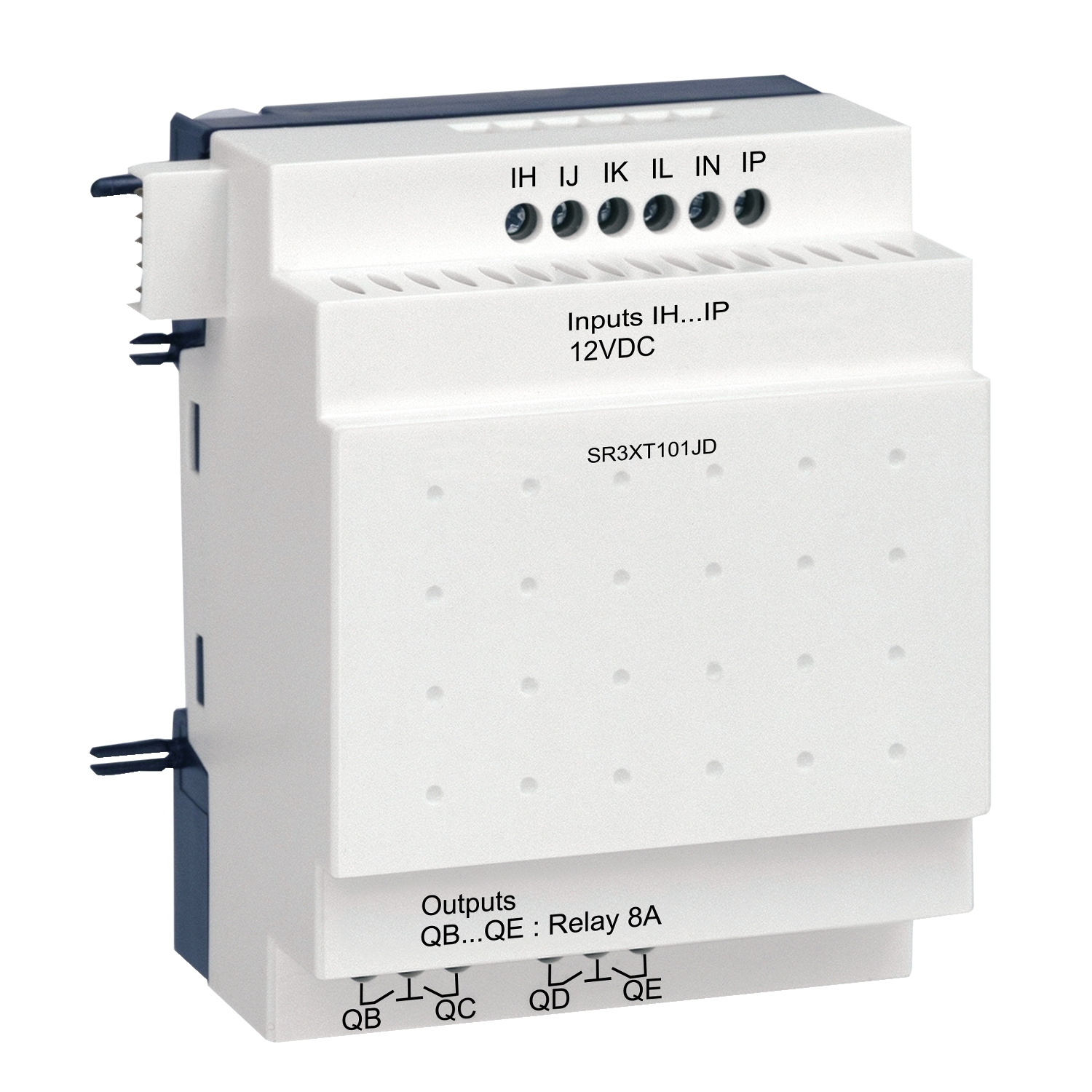

Diskretni I/O razširitveni modul – 10 I O – 12 V DC – za Zelio Logic

SR3XT101JD

Podatkovni list: PDF

Predvidena odprema:

78,90 € z DDV

Diskretni I/O razširitveni modul - 10 I O - 12 V DC - za Zelio Logic

Glavno

Serija izdelka	Zelio Logic
Izdelek ali sestavni del	Diskretni I/O razširitveni modul

Komplementarno

Številke ali kontrolne shemske linije	120 Lestvica
Maksimalni čas cikla	6…90 ms
Varnostni čas	10 let 25 °C
Prehitevanje/zamujanje ure	12 min/leto pri 0…55 °C
Checks	Programski pomnilnik za vsako napajanje
[Us] Nazivna napajalna napetost	12 V DC
Omejitve napajalne napetosti	10,4…14,4 V
Zaščita pred obratno polarnostjo	Z
Diskretna vhodna številka	6 IEC 61131-2 tip 1
Diskretni vhod tip	Upor
Diskretni vhod napetost	12 V DC
Diskretni vhodni tok	4 mA
Štetje frekvence	1 kHz Diskretni vhod
Stanje napetosti 1 zagotovljeno	>= 7 V za IB do IG uporabljen kot diskretni vhodni tokokrog >= 5.6 V za I1 do IA in IH do IR diskretni vhodni tokokrog
Stanje napetosti 0 zagotovljeno	<= 3 V za IB do IG uporabljen kot diskretni vhodni tokokrog <= 2,4 V za I1 do IA in IH do IR diskretni vhodni tokokrog
Tokovno stanje 1 zagotovljeno	>= 2 mA (I1 do IA in IH do IR diskretni vhodni tokokrog) >= 0,5 mA (IB do IG uporabljen kot diskretni vhodni tokokrog)
Tokovno stanje 0 zagotovljeno	<= 0,2 mA (IB do IG uporabljen kot diskretni vhodni tokokrog) <= 0,9 mA (I1 do IA in IH do IR diskretni vhodni tokokrog)
Združljivost vhoda	3-žični senzorji bližine PNP za Diskretni vhod
Vhodna impedanca	14 kOhm za IB do IG uporabljen kot diskretni vhodni tokokrog 2.7 kOhm za I1 do IA in IH do IR diskretni vhodni tokokrog
Število odvodov	4 Rele
Mejne vrednosti izhodne napetosti	24 do 250 V AC Relejni izhod) 5 do 30 V DC Relejni izhod)
Tip kontakta in sestava	NO Relejni izhod
Izhodni termični tok	8 A za vse 4 izhode za Relejni izhod
Električna vzdržljivost	AC-15 500000 ciklov 230 V, 0,9 A Relejni izhod IEC 60947-5-1 AC-12 500000 ciklov 230 V, 1,5 A Relejni izhod IEC 60947-5-1 DC-13 500000 ciklov 24 V, 0,6 A Relejni izhod IEC 60947-5-1 DC-12 500000 ciklov 24 V, 1,5 A Relejni izhod IEC 60947-5-1
Preklopna zmogljivost v mA	>= 10 mA 12 V Relejni izhod)
Operativna hitrost v Hz	0,1 Hz Pri Ie)Relejni izhod 10 Hz Brez obremenitve)Relejni izhod
Mehanska vzdržljivost	10000000 ciklov za Relejni izhod
[Uimp] Nazivna napetostna trdnost ob impulzu	4 kV v skladu s/z EN/IEC 60947-1 and EN/IEC 60664-1
Odzivni čas	10 ms Od stanja 0 do stanja 1)Relejni izhod 5 ms Od stanja 1 do stanja 0)Relejni izhod
Priključki – terminali	Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,25 do 2 x 0,75 mm² (AWG 24 do AWG 18) Prilagodljiv s kabelskim koncem Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Poltrdno Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Trden Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Trden
Zatezni moment	0,5 N.m
Prenapetostna kategorija	III conforming to IEC 60664-1
Teža izdelka	0,2 kg
