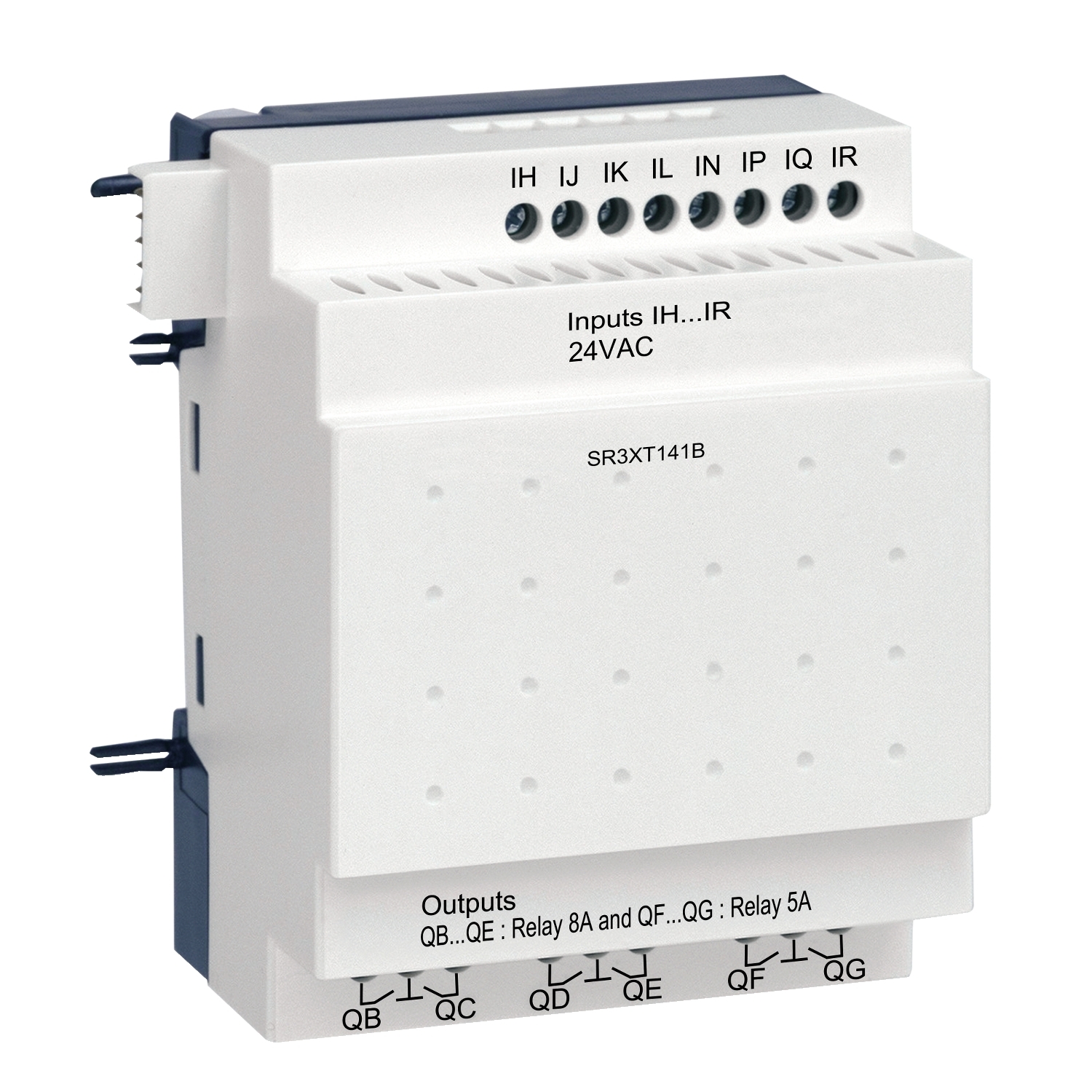

Diskretni I/O razširitveni modul – 14 I O – 24 V AC – za Zelio Logic

SR3XT141B

Podatkovni list: PDF

Predvidena odprema:

99,13 € z DDV

Diskretni I/O razširitveni modul - 14 I O - 24 V AC - za Zelio Logic

Glavno

Izdelek ali sestavni del	Diskretni I/O razširitveni modul
Ponudba izdelkov	Zelio Logic

Komplementarno

Vhodna impedanca	4.6 kOhm za Diskretni vhod
Število izhodov	6 Rele
Prehitevanje/zamujanje ure	12 min/leto pri 0-55 °C
Odzivni čas	50 ms Lestvica Od stanja 0 do stanja 1)Diskretni vhod 50 ms Lestvica Od stanja 1 do stanja 0)Diskretni vhod 50 do 255 ms FBD Od stanja 0 do stanja 1)Diskretni vhod 50 do 255 ms FBD Od stanja 1 do stanja 0)Diskretni vhod 10 ms Od stanja 0 do stanja 1)Relejni izhod 5 ms Od stanja 1 do stanja 0)Relejni izhod
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z EN/IEC 60947-1 and EN/IEC 60664-1
Mejne vrednosti izhodne napetosti	5 do 30 V DC Relejni izhod) 24 do 250 V AC
Prenapetostna kategorija	III conforming to IEC 60664-1
Maksimalni čas cikla	6-90 ms
Zaščita pred obratno polarnostjo	Z
Tip kontakta in sestava	Ne Relejni izhod
Izhodni termični tok	5 A za 2 izhoda za Relejni izhod 8 A za 4 izhode za Relejni izhod
Napetost diskretnega vhoda	24 V AC
Varnostni čas	10 let 25 °C
Stanje napetosti 0 zagotovljeno	<= 5 V za Diskretni vhod
Tokovno stanje 0 zagotovljeno	<= 0,5 mA (Diskretni vhod)
Frekvenca napajanja	50/60 Hz
Številke ali kontrolne shemske linije	120-120 Lestvica
Diskretni vhodni tok	4.4 mA
Tokovno stanje 1 zagotovljeno	>= 2 mA (Diskretni vhod)
Teža izdelka (neto)	0.22 kg
Priključki – terminali	Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,25 do 2 x 0,75 mm² (AWG 24 do AWG 18) Prilagodljiv s kabelskim koncem Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Poltrdno Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Trden Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Trden
Stanje napetosti 1 zagotovljeno	>= 14 V za Diskretni vhod
Mehanska vzdržljivost	10000000 ciklov za Relejni izhod
Preklopna zmogljivost v mA	>= 10 mA 12 V Relejni izhod)
Checks	Programski pomnilnik za vsako napajanje
[Us] Nazivna napajalna napetost	24 V AC
Diskretna vhodna frekvenca	57 do 63 Hz 47 do 53 Hz
Električna vzdržljivost	AC-15 500000 ciklov 230 V, 0.9 A Relejni izhod IEC 60947-5-1 AC-12 500000 ciklov 230 V, 1.5 A Relejni izhod IEC 60947-5-1 DC-13 500000 ciklov 24 V, 0.6 A Relejni izhod IEC 60947-5-1 DC-12 500000 ciklov 24 V, 1.5 A Relejni izhod IEC 60947-5-1
Omejitve napajalne napetosti	20.4-28.8 V
Zatezni moment	0.5 N.m
Operativna hitrost v Hz	0.1 Hz Pri Ie)Relejni izhod 10 Hz Brez obremenitve)Relejni izhod
Število diskretnih vhodov	8
