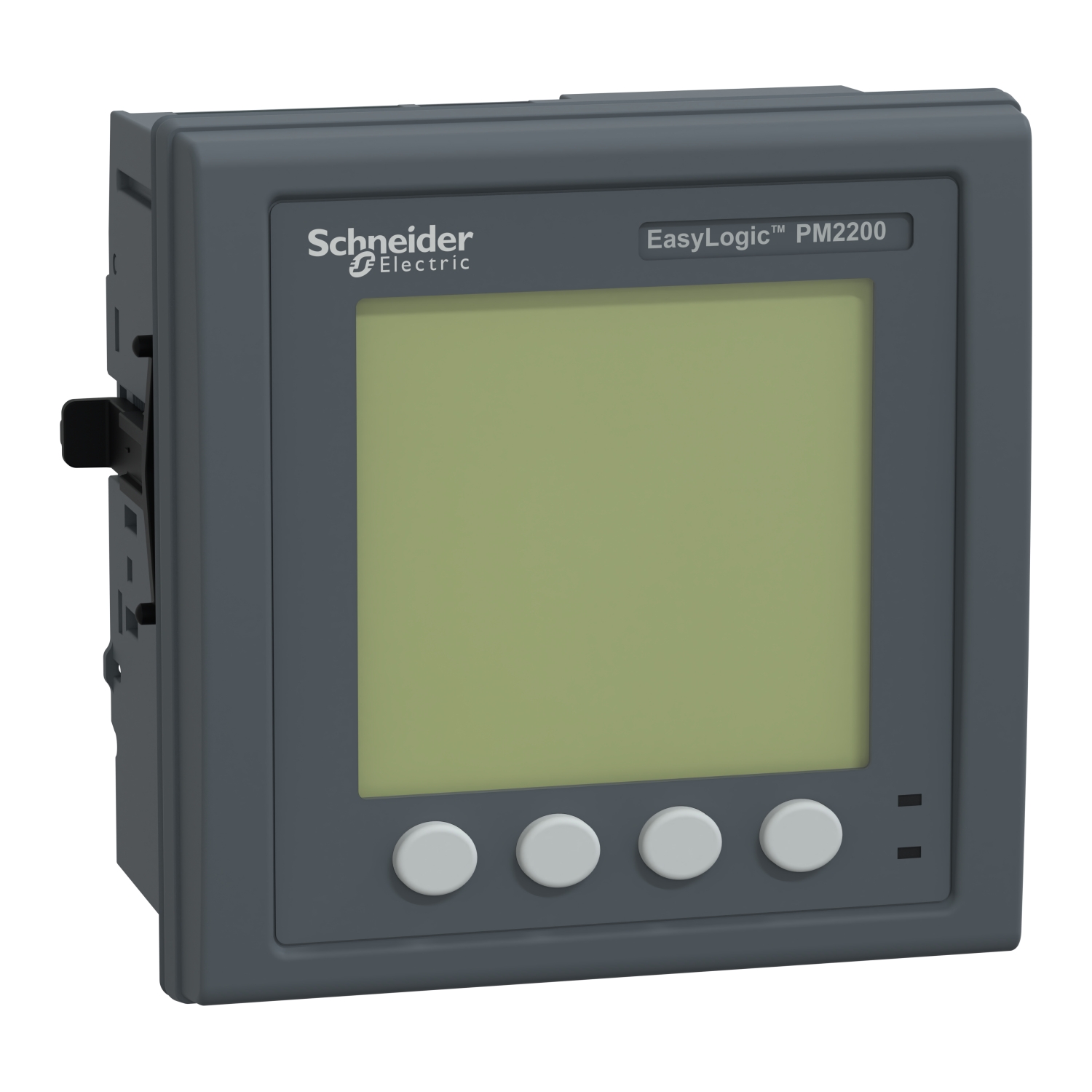

EasyLogic PM2230 – merilnik moči in en. – do 31. H – LED – RS485 – raz. 0.5

METSEPM2230

Podatkovni list: PDF

Predvidena odprema:

308,61 € z DDV

EasyLogic PM2230 - merilnik moči in en. - do 31. H - LED - RS485 - raz. 0.5

Glavno

Izdelek ali sestavni del	Multimeter
Ime izdelka	EasyLogic PM2200
Ponudba	EasyLogic
Kratko ime naprave	PM2230

Komplementarno

Omrežna frekvenca	60 Hz 50 Hz
Merilna napetost	35-480 V AC 50/60 Hz Med fazami 20-277 V AC 50/60 Hz Med fazo in nevtralnim vodnikom 480-999000 V AC 50/60 Hz z zunanjim VT
Maksimalna poraba energije v W	3.3 W (Daljnovodi (AC)) 3.3 W pri 277 V (Daljnovodi (DC))
Število izhodov	0
Čas ˝ride-through˝	50 ms 120 V AC Tipičen 50 ms 230 V AC Tipičen 50 ms 125 V DC Tipičen
Ločljivost zaslona	128 x 128 pikslov
Število vhodov	0
Material	Polikarbonat
Neprepustnost nastavitev	Zaščitena s kodo dostopa
Lokalno signaliziranje	Rdeča LED: Izhodni signal 1 do 9999000 pulz/ k_h (kWh, kVAh, kVARh) Zelena LED: Delovanje modula in integrirano komuniciranje
Priključki – terminali	Tokovni transformator: Vijačna povezava (Dno) 6 Napetostni vhod: Vijačna povezava (Zgoraj) 4
Upočasnitev plamena	V-0 v skladu s/z UL 94
[In] Nazivni tok	5 A 1 A
Spletna varnost	Omogočeni/neomogočeni komunikacijski vhodi
Montažni položaj	Navpični
Širina	96 mm
Maksimalna poraba energije v VA	8 VA pri 277 V AC
Uporabniški jezik	Ruski Francoska Portugalščina Angleščina Španski Kitajski Nemška
Certifikati izdelkov	CE v skladu s/z IEC 61010-1 CULus v skladu s/z UL 61010-1 CULus v skladu s/z CSA C22.2 št. 61010-1 RCM EAC C-Tick
Tip meritev	Navidezna moč Min / maks, skupni Delovna in jalova moč Min / maks, skupni Tok Min / maks, povprečni Napetost Min / maks, povprečni Frekvenca Min / maks, povprečni Skupni tokovno harmonično popačenje THD (I) Na fazo Skupno napetostno harmonično popačenje THD (U) Na fazo Faktor moči Min / maks, povprečni Navidezna energija Skupno Delovna in jalova energija Skupno
Obseg merjenja frekvence	45-65 Hz
Razred električne izolacije	Dvojna izolativnost Razred II
Montažni način	Konektor za spenjanje
Merilna kategorija	Kategorija III 480-480 V Kategorija II 480-600 V
Stopnja vzorčenja	64 vzorcev/cikel
Teža izdelka (neto)	300 g
Dobavljena oprema	1 x Vodič za namestitev
Merilni tok	5-6000 mA
Tip krmiljenja	4 x Tipka
Montažna podpora	Ogrodje
Čas osveževanja	Nastavljiv od 1 do 60 min
Snemanje podatkov	Zapisi porabe energije Beleženje moči Časovno ožigosanje Min/max za 8 parametrov
Tip analognega vhoda	Tok (impedance <= 0,3 mOhm) Napetost (impedance > 5 MOhm)
Razred točnosti	Razred 1 Jalova energija v skladu s/z IEC 62053-24 Razred 0.5S Aktivna energija v skladu s/z IEC 62053-22 Razred 5 Harmonično popačenje (I THD & U THD)
Podpora komunikacijskih vrat	Vijačni priključni blok: RS485
Analiza kakovosti električne energije	Skupno harmonično popačenje Do 31. harmonika
Višina	96 mm
Protokol komunikacijskih vrat	Modbus RTU pri 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Sodo/liho ali brez – 2 žici, izolacija 2500 V
Komunikacijska storitev	Daljinsko spremljanje
Globina	Skupno: 76.09 mm Vgrajeno: 61.64 mm
Prikazane informacije	Poraba toka (Pretekla vrednost) Poraba toka (Trenutna vrednost) Poraba moči (Pretekla vrednost) Poraba moči (Trenutna vrednost) Napetost Tok Frekvenca Poraba energije Harmonično popačenje Faktor moči Aktivna moč Navidezna moč Jalova moč Neuravnoteženost v % Harmonična amplituda
Funkcija na voljo	Ura v realnem času
[Us] Nazivna napajalna napetost	80 do 277 V AC 45 do 65 Hz +/- 10 % 100 do 277 V DC +/- 10 %
Natančnost merjenja	Navidezna moč +/- 0,5 % Aktivna energija +/- 0,5 % Jalova energija +/- 1 % Aktivna moč +/- 0,5 % Napetost +/- 0,5 % Faktor moči +/- 0,01 Tok +/- 0,5 % Frekvenca +/- 0,05 %
Kompatibilnostna koda	PM2230
Barva zaslona	Enobarvno
Tip zaslona	LCD z osvetljenim ozadjem
Aplikacija naprave	Spremljanje energije Podračunavanje
Merilni tip	Izračunan nevtralni tok Aktivna moč P, P1, P2, P3 Tok I, I1, I2, I3 Maksimalne vrednosti moči napajanja PM, QM, SM Napetosti U, U21, U32, U13, V, V1, V2, V3 Maksimalne vrednosti toka napajanja Reaktivna moč Q, Q1, Q2, Q3 Odjemna moč P, Q, S Neuravnotežen tok Aktivna, reaktivna, navidezna energija (podpisana, štirje kvadranti) Navidezna moč S, S1, S2, S3
