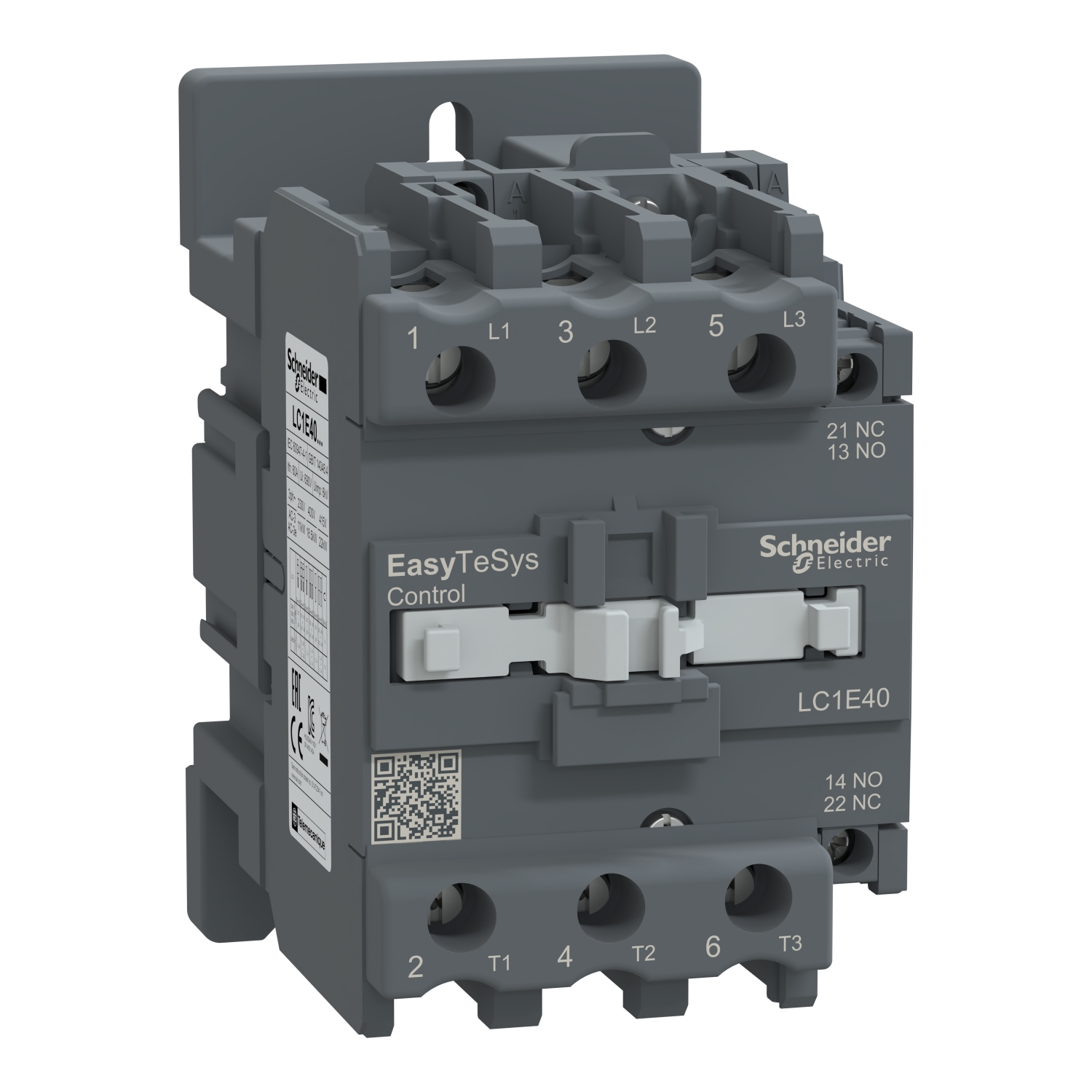

EasyPact TVS kontaktor 3P (3 NO) – AC-3 – 440 V 40 A – tuljava 24 V AC

LC1E40B7

Podatkovni list: PDF

Predvidena odprema:

59,35 € z DDV

EasyPact TVS kontaktor 3P (3 NO) - AC-3 - 440 V 40 A - tuljava 24 V AC

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 50/60 Hz
Aplikacija kontaktorja	Krmilnik motorja Upornostna obremenitev
Izdelek ali sestavni del	Kontaktor
Opis polov	3P
Ponudba izdelkov	Easy TeSys Control
Ponudba	Easy TeSys
Kratko ime naprave	LC1E
[Uc] Krmilna napetost	24 V AC 50/60 Hz
Kategorija uporabe	AC-3 AC-3e AC-1
[Ie] Nazivni obratovalni tok	40 A (pri <55 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 40 A (pri <55 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog 60 A (pri <55 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog

Komplementarno

Montažna podpora	Plošča DIN letev
Izolacijska upornost	> 10 MOhm za Krmilno vezje
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV Tuljava ni povezana na napajalni tokokrog v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Priključki – terminali	Močnostni tokokrog: Vijačni priključki 1 2.5-25 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 2.5-10 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 2.5-25 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 2.5-16 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 2.5-25 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 2.5-16 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Trden Brez konca kabla
Maksimalna operativna stopnja	1200 cik/h 55 °C
Poraba energije pri zadrževanju v VA	15-15 VA 50 Hz cos phi 0.3 (pri <20 °C) 13-13 VA 60 Hz cos phi 0.3 (pri <20 °C)
Moč motorja kW	11 kW pri 220/230 V AC 18.5 kW pri 380/400 V AC 50/60 Hz 22 kW pri-2146826246 AC 22 kW pri 500 V AC 30 kW pri 660/690 V AC 30 kW pri 660 do 690 V
[Ith] Konvencionalni prostozračni toplotni tok	60 A (pri <55 °C) za Močnostni tokokrog
Omejitve napetosti regulacijskega vezja	0,85 do 1,1 Uc (-5-55 °C): Delujoče 50/60 Hz 0,3 do 0,6 Uc (-5-55 °C): Opustitev 50/60 Hz
Stopnja onesnaženosti	3
Nazivna odklopna zmogljivost	340 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	520 A pri 440 V AC za Močnostni tokokrog v skladu s/z IEC 60947-4-1
Operativni čas	20 do 26 ms Ob zapiranju 8 do 12 ms Ob odprtju
Minimalna preklopna napetost	17 V za Krmilno vezje
Zatezni moment	Krmilno vezje: 1.2 N.m Močnostni tokokrog: 5 N.m
Mehanska vzdržljivost	5000000 ciklov
[Uc] Krmilna napetost	24 V
[Icw] Nazivni kratkotrajen nazivni tok	320 A 40 °C – 10 s za Močnostni tokokrog 165 A 40 °C – 60 s za Močnostni tokokrog 72 A 40 °C – 600 s za Močnostni tokokrog
Disipacija toplote	6-10 W za Krmilno vezje
Čas brez prekrivanja	1.5 ms Ob energizaciji Zagotovljeno med NC in NO kontaktom 1.5 ms Ob de-energizaciji Zagotovljeno med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Krmilno vezje
Maksimalna izguba moči glede na pol	2.4 W AC-3 5.4 W AC-1
Povprečna impedanca	1.5 MOhm – Ith 60 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Maksimalni motorni fazni tok	40 A
Vklopna moč v VA	160-160 VA 50 Hz cos phi 0.75 (pri <20 °C) 140-140 VA 60 Hz cos phi 0.75 (pri <20 °C)
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z IEC 60947-4-1
Tip krmilnega vezja	AC pri 50/60 Hz
Pripadajoč nazivni tok varovalk	10 A gG pri <= 690 V koordinacija Tip 1 za Krmilno vezje v skladu s/z IEC 60947-5-1 80 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog
Električna vzdržljivost	350000 ciklov AC-1 900000 ciklov AC-3
