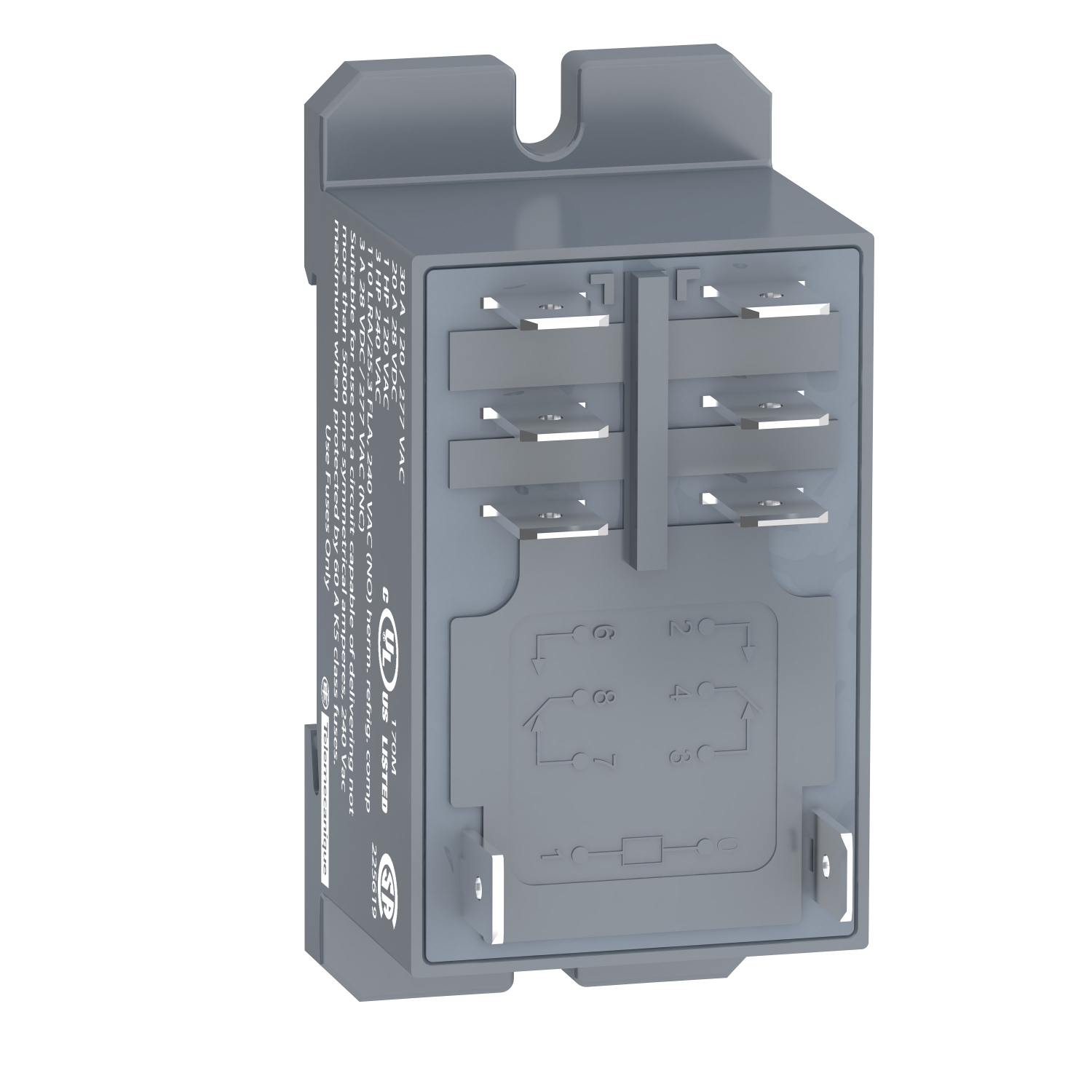

Električni vtični rele – Zelio RPF – 2 CO – 24 V DC – 30 A

RPF2BBD

Podatkovni list: PDF

Predvidena odprema:

8,87 € z DDV

Električni vtični rele - Zelio RPF - 2 CO - 24 V DC - 30 A

Glavno

[Uc] Krmilna napetost	24 V DC 24 V
Izdelek ali sestavni del	Relej za namestitev na DIN letev/panel
Stanje LED	Brez
Ime serije	-2146826246
Tip kontakta in sestava	2 C/O
[In] Nazivni tok	30 A
[Ithe] Konvencionalni zaprti/notranji toplotni tok	25 A pri-40-55 °C Releji drug ob drugem brez reže 30 A pri-40-55 °C 13 mm razdalja med dvema relejema
Tip krmilnega vezja	DC
Ponudba izdelkov	Harmony elektromehanski releji
Tip krmiljenja	Brez testne tipke za odklepanje
Tip releja	-2146826246

Komplementarno

Priključki – terminali	Priključek za hitro priključitev
Povprečna poraba	1.7 W
Operativna stopnja	<= 1200 ciklov/h Pod obremenitvijo <= 18000 ciklov/h Brez obremenitve
Kategorija zaščite	RT II
Testne stopnje	Stopnja A Skupna montaža
Montažna podpora	DIN letev Panel
Dielektrična trdnost	2000 V AC Med poli z Osnovno 4000 V AC Med tuljavo in kontaktom z Ojačan 1500 V AC Med kontakti z Mikro odklop
Teža izdelka (neto)	0.082 kg
Maksimalna preklopna napetost	250 V v skladu s/z IEC
[Ie] Nazivni obratovalni tok	30 A pri 277 V (AC) Ne v skladu s/z UL 20 A pri 28 V (DC) Ne v skladu s/z UL 30 A pri 250 V (AC) Ne v skladu s/z IEC 25 A pri 28 V (DC) Ne v skladu s/z IEC 3 A pri 277 V (AC) NC v skladu s/z UL 3 A pri 28 V (DC) NC v skladu s/z UL 3 A pri 250 V (AC) NC v skladu s/z IEC 3 A pri 28 V (DC) NC v skladu s/z IEC
[Ui] Nazivna izolacijska napetost	250 V v skladu s/z IEC 300 V v skladu s/z UL
Minimalni preklopni tok	500 mA
CAD celotna širina	33.7 mm
CAD celotna globina	39.2 mm
Izkoriščevalski koeficient	10 %
Maksimalna preklopna zmogljivost	7500 VA/700 W
Podatki o zanesljivosti	B10d = 100000
Električna vzdržljivost	100000 ciklov za Upor obremenitev
Material kontaktov	Srebrni kositer oksid
Stopnja onesnaženosti	3
Oblika zatiča	-2146826246
CAD celotna višina	68.5 mm
Povprečna upornost	350 Ohm pri 20 °C +/- 10 %
Predstavitev naprave	Kompletni izdelek
Mehanska vzdržljivost	5000000 ciklov
Kompatibilnostna koda	RPF
Operativni položaj	Katerikoli položaj
Omejitve napetosti regulacijskega vezja	19,2 do 26,4 V
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV med 1,2/50 µs
Izpadni napetostni prag	>= 0,1 Uc
