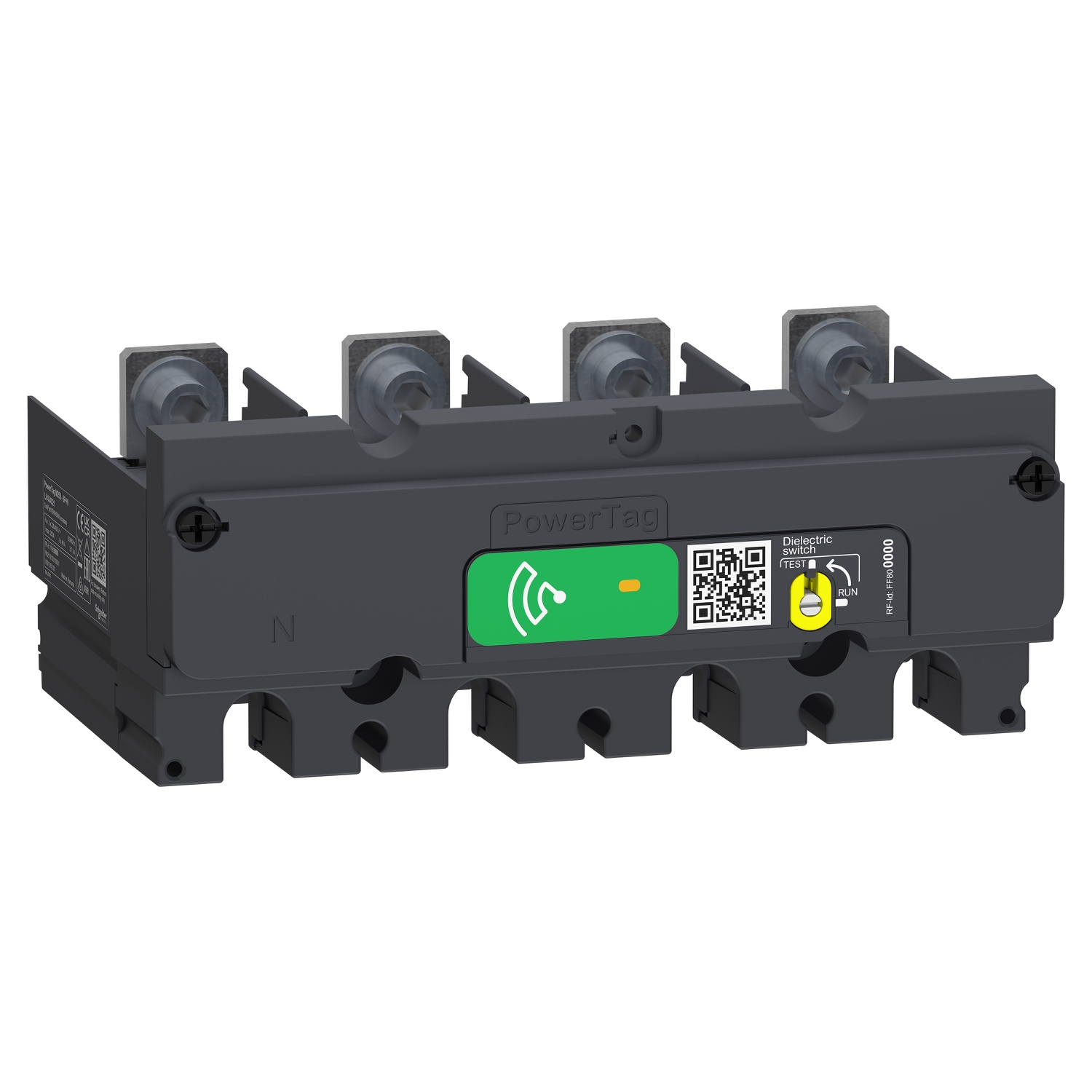

Energijski senzor, PowerTag Monoconnect, 250 A, 3P+N

LV434021

Podatkovni list: PDF

Predvidena odprema:

404,91 € z DDV

Energijski senzor, PowerTag Monoconnect, 250 A, 3P+N

Glavno

Montažna podpora	Na odklopniku
Združljivost ponudbe izdelkov	Compact NSX Compact NSX100 do 250 Compact INV Compact INV100 do 250 Compact NS Compact NS100 do 250 Compact INS Compact INS250-100 do 250 EasyPact Easypact CVS100 EasyPact Easypact CVS160 EasyPact Easypact CVS250
Začetni tok	160 mA
Tip meritev	Delovna in jalova energija Delovna in jalova moč Navidezna moč Tok Napetost Faktor moči
Izdelek ali sestavni del	Energijski senzor
Ime izdelka	PowerTag M250
Destinacija izdelka	Stikalna plošča
Lokacija montaže	Dno
Uporaba izdelka za specifične aplikacije	Upravljanje z energijo Alarm za preobremenitev Faktor moči Spremljanje obremenitve Spremljanje tokokroga
Opis polov	3P + N
Saturacijski tok	500 A
Razred točnosti	Razred 1 Aktivna energija v skladu s/z IEC 61557-12 Razred 2 Jalova energija v skladu s/z IEC 61557-12 Razred 1 Aktivna moč v skladu s/z IEC 61557-12 Razred 2 Jalova moč v skladu s/z IEC 61557-12 Razred 2 Navidezna moč v skladu s/z IEC 61557-12 Razred 1 Tok v skladu s/z IEC 61557-12 Razred 0.5 Napetost v skladu s/z IEC 61557-12 Razred 1 Faktor moči v skladu s/z IEC 61557-12
Maksimalna moč emisij	10 mW
Maksimalni tok	250 A
Upravljanje dogodkov	Izguba napetosti z merjenim tokom ob napetostni izgubi
Ponudba	PowerLogic
[Ib] Osnovni tok	40 A
Merilni tip	Faktor moči 0 do 1: Razred 1 pri 25 °C v skladu s/z IEC 61557-12 Aktivna energija Ep IN/OUT/tot 0 do 281 x 10exp(9) kWh: Razred 1 pri 25 °C v skladu s/z IEC 61557-12 Reaktivna energija Ep IN/OUT/tot 0 do 281 x 10exp(9) kVARh: Razred 2 pri 25 °C v skladu s/z IEC 61557-12 Napetost U12, U23, U31 320 do 480 V: Razred 0.5 pri 25 °C v skladu s/z IEC 61557-12 Napetost V1N, V2N, V3N 184 do 276 V: Razred 0.5 pri 25 °C v skladu s/z IEC 61557-12 Tok I1, I2, I3, Ipovpr. 8 do 250 A: Razred 1 pri 25 °C v skladu s/z IEC 61557-12 Navidezna moč S, S1, S2, S4 88 VA do 416 kVA: Razred 2 pri 25 °C v skladu s/z IEC 61557-12 Aktivna moč P, P1, P2, P4 88 W do 416 kW: Razred 1 pri 25 °C v skladu s/z IEC 61557-12 Reaktivna moč Q, Q1, Q2, Q4 88 VAR do 416 kVAR: Razred 2 pri 25 °C v skladu s/z IEC 61557-12 Frekvenca 45 do 65 Hz
Nosilni element prenosa	Radio frekvenca 2.4-2.4835 GHz v skladu s/z IEEE 802.15.4 (11-26) čas prenosa< 5 ms
Kompatibilnost koncentratorja	Acti 9 Smartlink SI B Acti 9 Smartlink SI D Acti 9 PowerTag Link C Acti 9 PowerTag Link Acti 9 PowerTag Link HD Harmony Hub Wiser IP modul EcoStruxure Panel Server Universal EcoStruxure Panel Server Advanced PrismaSeT Active
Stopnja povezave	35 mm

Komplementarno

Montažni način	Bolt-on
Omrežna frekvenca	50 Hz 60 Hz
[Ue] Nazivna operativna napetost	230 V AC, +/- 20 %, Med fazo in nevtralnim vodnikom 400 V AC, +/- 20 %, Med fazami
Faktor oblike	Monoconnect
Teža izdelka (neto)	300 g
Poraba energije v VA	3.7 VA
Višina	57 mm
Standardi	IEC 61557-12 IEC 61010-1 ETSI EN 301 489-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328
Globina	86 mm
[Imp] Največji trajni tok	1,2 x In
Širina	140 mm
Barva	Temno siva (RAL 7016)
Zatezni moment	10-10 N.m
