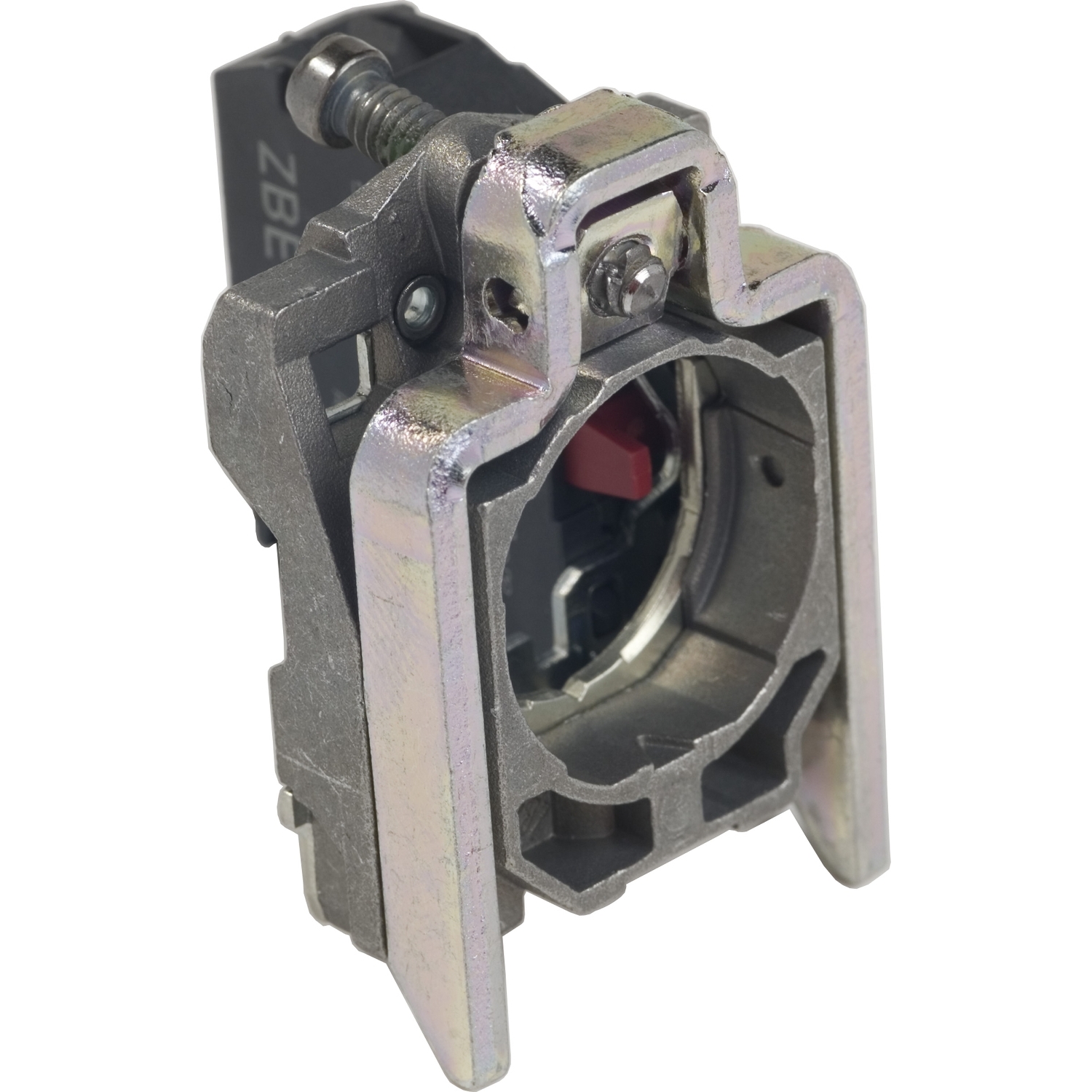

enojni kont. blok z ohišjem/pritr. prirob., 1 NC, priključek z vzmetno objemko

ZB4BZ1029

Podatkovni list: PDF

Predvidena odprema:

6,26 € z DDV

enojni kont. blok z ohišjem/pritr. prirob., 1 NC, priključek z vzmetno objemko

Glavno

Izdelek ali sestavni del	Kompleten sklop ohišja/kontakta
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NC
Sestava naprave	Pritrdilni obroč Kontaktni blok
Ponudba izdelkov	Harmony XB4
Kontaktni tip bloka	Enojni
Materiala pritrditvenega okvirja	Zamak
Tip glave	Standard
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop
Kratko ime naprave	ZB4

Komplementarno

Uporaba kontaktov	Standardni kontakti
Opis priključka ISO št. 1	(11-12)NC
Kratkostična zaščita	4 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.064 kg
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z IEC 60947-1
[Ui] Nazivna izolacijska napetost	250 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
CAD celotna širina	30 mm
CAD celotna globina	37 mm
Operativna pot	1.5 mm (NC spreminjanje električnega stanja) 2.6 mm (Brez spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
CAD celotna višina	47 mm
Električna vzdržljivost	1000000 ciklov, AC-15, 1 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 1.5 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.15 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
Obratovalni navor	0.05 N.m Brez spreminjanje električnega stanja
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A300 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A300 v skladu s/z IEC 60947-5-1 0.1 A pri 250 V, DC-13, R300 v skladu s/z IEC 60947-5-1 0.22 A pri 125 V, DC-13, R300 v skladu s/z IEC 60947-5-1
Mehanska vzdržljivost	5000000 ciklov
Kompatibilnostna koda	ZB4
Električna zanesljivost	λ < 10exp(-6) pri 5 V, 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Operating travel	1,5 mm (NC spreminjanje električnega stanja) 2,6 mm (Brez spreminjanje električnega stanja) 4,3 mm (Skupna pot)
