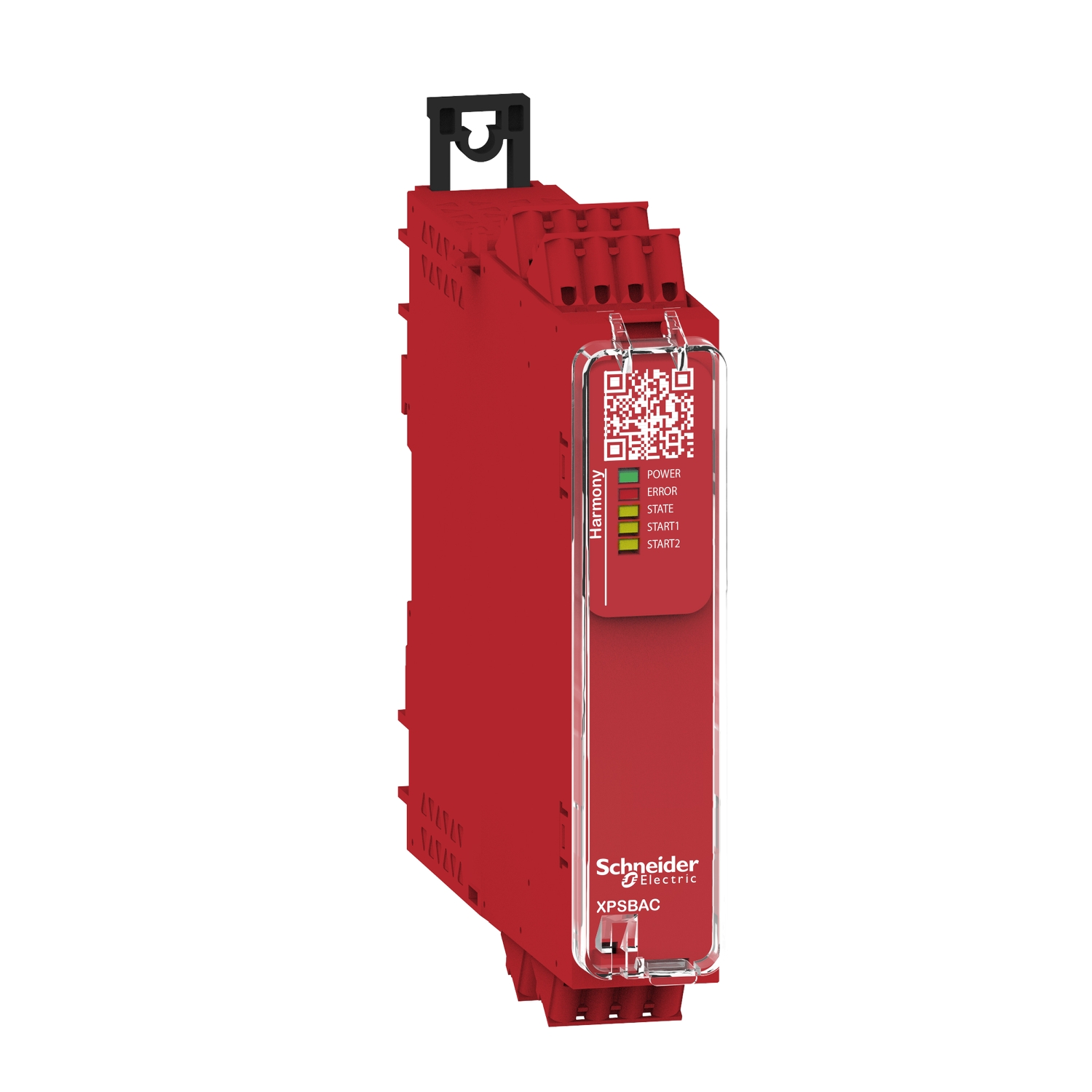

Estop, 48-240 V vmetne sponke

XPSBAC34AC

Podatkovni list: PDF

Predvidena odprema:

122,98 € z DDV

Glavno

Izdelek ali sestavni del	Varnostni modul
Varnostna raven	Lahko doseže PL e/kategorijo 4 za normalno odprt relejski kontakt v skladu s/z ISO 13849-1 Lahko doseže SILCL 3 za normalno odprt relejski kontakt v skladu s/z IEC 62061 Lahko doseže SIL 3 za normalno odprt relejski kontakt v skladu s/z IEC 61508 Lahko doseže PL c/kategorijo 1 za normalno zaprt relejski kontakt v skladu s/z ISO 13849-1 Lahko doseže SILCL 1 za normalno zaprt relejski kontakt v skladu s/z IEC 62061 Lahko doseže SIL 1 za normalno zaprt relejski kontakt v skladu s/z IEC 61508
Ponudba izdelkov	Harmony varnostna avtomatizacija
Ime varnostnega modula	XPSBAC
Priključki – terminali	Nadomestni vzmetni priključni blok, 0,2 do 2,5 mm² Trdna ali fleksibilna Nadomestni vzmetni priključni blok, 0,25 do 2,5 mm² Prilagodljivo s kapico Enojni prevodnik Nadomestni vzmetni priključni blok, 0,2 do 1,5 mm² Trdna ali fleksibilna Dvojni konduktor Nadomestni vzmetni priključni blok, 2 x 0.25…1 mm² Prilagodljivo s kapico Brez konca kabla, s ploskvijo Nadomestni vzmetni priključni blok, 2 x 0.5…1.5 mm² Prilagodljivo s kapico s kabelskim koncem, s ploskvijo
Funkcija modula	Tipka za zaustavitev v sili z 2 NC kontaktoma Spremljanje zaščite z 1 ali 2 končnima stikaloma
[Us] Nazivna napajalna napetost	48…240 V AC – 15 do 10 % 48…240 V DC – 20 do 20 %
Aplikacija varnostnega modula	Za zaustavitev v sili in zaščitne aplikacije
Podatki o zanesljivosti	MTTFd > 30 let za normalno odprt relejski kontakt v skladu s/z ISO 13849-1 Dcavg >= 99 % za normalno odprt relejski kontakt v skladu s/z ISO 13849-1 PFHd = 1.01E-09 za normalno odprt relejski kontakt v skladu s/z ISO 13849-1 HFT = 1 za normalno odprt relejski kontakt v skladu s/z IEC 62061 PFHd = 1.01E-09 za normalno odprt relejski kontakt v skladu s/z IEC 62061 SFF > 99% za normalno odprt relejski kontakt v skladu s/z IEC 62061 HFT = 1 za normalno odprt relejski kontakt v skladu s/z IEC 61508-1 PFHd = 1.01E-09 za normalno odprt relejski kontakt v skladu s/z IEC 61508-1 SFF > 99% za normalno odprt relejski kontakt v skladu s/z IEC 61508-1 Tip = B za normalno odprt relejski kontakt v skladu s/z IEC 61508-1 MTTFd > 30 let za normalno zaprt relejski kontakt v skladu s/z ISO 13849-1 DC > 60 % za normalno zaprt relejski kontakt v skladu s/z ISO 13849-1 PFHd = 1.01E-09 za normalno zaprt relejski kontakt v skladu s/z ISO 13849-1 HFT=0 za normalno zaprt relejski kontakt v skladu s/z IEC 62061 PFHd = 1.01E-09 za normalno zaprt relejski kontakt v skladu s/z IEC 62061 SFF > 60% za normalno zaprt relejski kontakt v skladu s/z IEC 62061 HFT=0 za normalno zaprt relejski kontakt v skladu s/z IEC 61508-1 PFHd = 1.01E-09 za normalno zaprt relejski kontakt v skladu s/z IEC 61508-1 SFF > 60% za normalno zaprt relejski kontakt v skladu s/z IEC 61508-1 Tip = B za normalno zaprt relejski kontakt v skladu s/z IEC 61508-1
Tip električnega tokokroga	NC par

Komplementarno

Oznaka priključka	Napajanje
Montažna podpora	35 mm simetrična DIN letev
Minimalni izhodni tok	10 mA za Relejni izhod
[Ith] Konvencionalni prostozračni toplotni tok	6 A
Lokalno signaliziranje	LED Zelena znapajanje oznaka za Vklop LED Rdeča z Napaka oznaka za Napaka LED Rumena z Stanje oznaka za Stanje LED Rumena z Start 1 oznaka za Start vhod LED Rumena z Start 2 oznaka za Start vhod
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV kategorija prenapetostiII v skladu s/z IEC 60947-1
Širina	22.5 mm
Globina	120 mm
Število izhodov	0
Kompatibilnost vhodov	Normalno zaprt tokokrog v skladu s/z ISO 14119 XC omejitveno stikalo v skladu s/z ISO 14119 Mehanični kontakt v skladu s/z ISO 14119 Normalno zaprt tokokrog v skladu s/z ISO 13850
Poraba energije v VA	6.0 VA 48…240 V AC 50/60 Hz
Poraba energije v W	2.0 W 48…240 V DC
Sinhronizacijski čas med vhodi	neomejeno
Teža izdelka (neto)	0.200 kg
Vrsta zagona	Samodejno/ročno/monitorirano
[Ui] Nazivna izolacijska napetost	300 V (stopnja onesnaženosti 2) v skladu s/z IEC 60947-1
Višina	100 mm
Minimalna izhodna napetost	5 V za Relejni izhod
Odzivni čas	60 ms at 48…240 V AC/DC
Pripadajoč nazivni tok varovalk	10 A gG za NO relejni izhod vezja v skladu s/z IEC 60947-1
Število vhodov	0
[Ie] Nazivni obratovalni tok	5 A AC-1 za normalno odprt relejski kontakt 3 A AC-15 za normalno odprt relejski kontakt 5 A DC-1 za normalno odprt relejski kontakt 3 A DC-13 za normalno odprt relejski kontakt 3 A AC-1 za normalno zaprt relejski kontakt 1 A AC-15 za normalno zaprt relejski kontakt 3 A DC-1 za normalno zaprt relejski kontakt 1 A DC-13 za normalno zaprt relejski kontakt
Sestava pomožnega kontakta	4 NO + 1 NC
Tip vhodne zaščite	Notranji, elektronski
