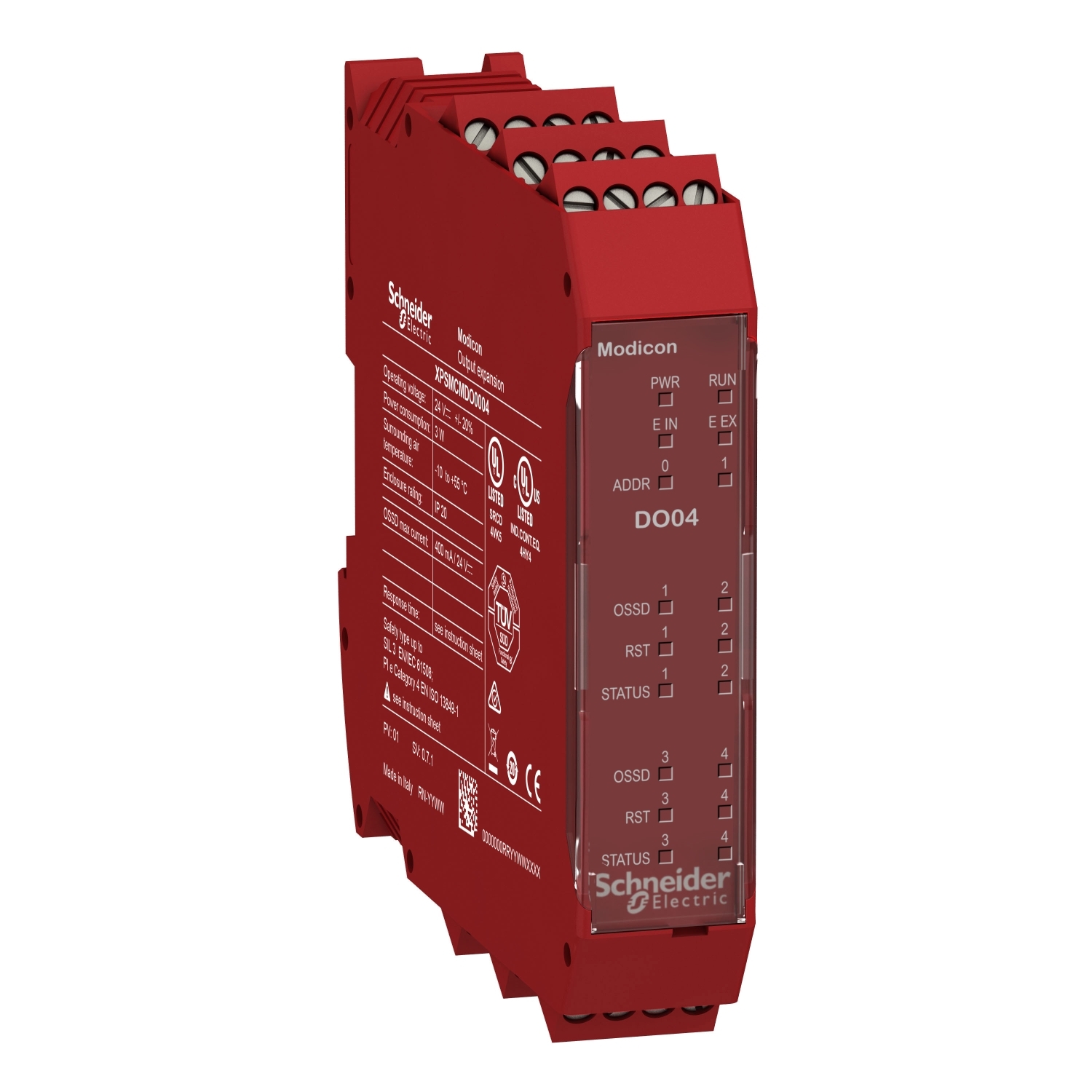

expansion modules, Modicon MCM, 4 digital output pairs, screw

XPSMCMDO0004

Podatkovni list: PDF

Predvidena odprema:

397,11 € z DDV

expansion modules, Modicon MCM, 4 digital output pairs, screw

Glavno

Število izhodov	4 Varnost izhodi OSSD za Povezava kontaktor/pogon 4 Konfiguracijski za Diagnostična povezava 4
Izdelek ali sestavni del	Razširitveni modul varnega izhoda
Električna povezava	Vijačni priključek
Tip diskretnega izhoda	PNP
Tip diskretnega vhoda	Izoliran
Ponudba izdelkov	Preventa Safety avtomatizacija
Število vhodov	4 Digitalni za Zunanje spremljanje naprave
[Us] Nazivna napajalna napetost	24 V – 20 do 20 % DC
Kratko ime naprave	XPSMCM
Funkcija modula	Spremljanje varnostnih aktuatorjev za Diskretni izhod

Komplementarno

Število priključnih blokov	6
Varnostna raven	PL e, SIL3 Lahko doseže kategorijo 4 v skladu s/z ISO 13849-1 Lahko doseže PL = e v skladu s/z ISO 13849-1 Lahko doseže SIL 3 v skladu s/z IEC 61508 SILCL 3 v skladu s/z IEC 62061
Integriran tip povezave	Razširitveno vodilo za hrbtno ploščo
Prečni prerez kabla	0.2-1.5 mm² – AWG 24 do AWG 16 Prilagodljiv kabelBrez konca kabla 0.2-2.5 mm² – AWG 24 do AWG 14 Prilagodljiv kabelBrez konca kabla 0.25-1 mm² – AWG 23 do AWG 18 Prilagodljiv kabelS kabelskim koncem, brez ploskve 0.25-2.5 mm² – AWG 23 do AWG 14 Prilagodljiv kabelS kabelskim koncem, s ploskvijo 0.25-2.5 mm² – AWG 23 do AWG 14 Prilagodljiv kabelS kabelskim koncem, brez ploskve 0.5-1.5 mm² – AWG 20 do AWG 16 Prilagodljiv kabelS kabelskim koncem, z dvojno ploskvijo 0.2-1 mm² – AWG 24 do AWG 18 Trden kabelBrez konca kabla 0.2-2.5 mm² – AWG 24 do AWG 14 Trden kabelBrez konca kabla
Skupina kanalov	4 dvokanalni Obremenitev 400 mA/izhod
Poraba energije v W	3 W
Lokalno signaliziranje	1 LED Zelena z PWR oznaka za Vklop 1 LED Zelena z RUN oznaka za RUN (stanje) 1 LED Rdeča z E IN oznaka za Notranja napaka 1 LED Rdeča z E EX oznaka za Zunanja napaka 2 LED Oranžna z ADDR oznaka za Naslov vozlišča 4 LED Zelena/rdeča z Izhod oznaka za Izhodno stanje 4 LED Rumena z RST oznaka za Ponastavitev signala 4 LED Rumena z Stanje oznaka za Izhodno stanje
Teža izdelka (neto)	0.25 kg
Oznake kakovosti	CE
Montažna podpora	Omega 35 mm DIN letev v skladu s/z EN 50022
Širina	114.5 mm
Globina	22.5 mm
Tok diskretnega izhoda	400 mA 100 mA
Priključki – terminali	2 Zarobljeni priključki vijačnih sponk, odstranljiv priključni blok 1 Zarobljeni priključki vijačnih sponk, odstranljiv priključni blok
Višina	99 mm
Tip obremenitve	Upornostna obremenitev
Napetost diskretnega vhoda	24 V DC
Napetost diskretnega izhoda	24 V DC
Izguba energije v W	3 W
Izhodna obremenitev	60 Ohm
