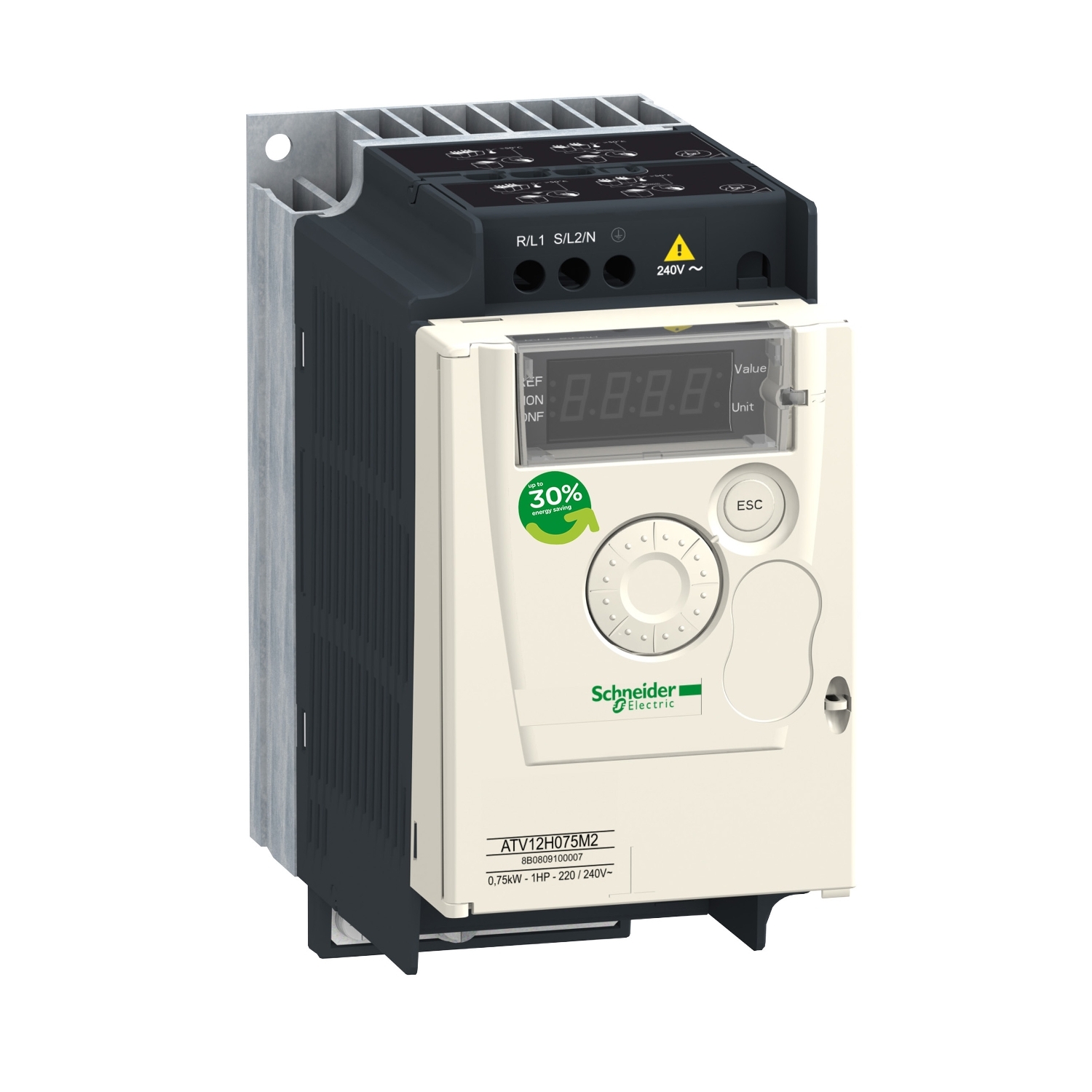

Frekvenčni pretvornik – – ATV12-0,75 kW-1 KM-200 do 240 V-1 f.

ATV12H075M2TQ

Podatkovni list: PDF

Predvidena odprema:

3.101,19 € z DDV

Frekvenčni pretvornik - - ATV12-0,75 kW-1 KM-200 do 240 V-1 f.

Glavno

Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
IP stopnja zaščite	IP20
Relativna toleranca simetrične omrežne napetosti	10 %
Protokol komunikacijskih vrat	Modbus
Nominalni izhodna moč	4.2 A
Uporaba izdelka za specifične aplikacije	Preprost stroj
Oblikovanje frekvenčnega pretvornika	U pretvornik
Število vhodnih faz	3
Moč motorja hp	1 hp 1 hp
Število izhodnih faz	3
Frekvenca napajanja	50/60 Hz +/- 5 %
Ponudba izdelkov	Altivar 12
Moč motorja kW	0.75 kW
[Us] Nazivna napajalna napetost	200 do 240 V 200 do 240 V – 15 do 10 %
Montažni način	Montaža omarice
EMC filter	Integriran

Komplementarno

Perspektivna linija Isc	1 kA
Omrežna frekvenca	50 do 60 Hz
Izguba energije v W	Naravna: 44.0 W
Linijski tok	10.2 A pri 100 V (Težka obremenitev/visoka zmogljivost) 8.5 A pri 120 V (Težka obremenitev/visoka zmogljivost)
Število HW vmesnikov PROFINET	0
Krmilni profil asinhronskega motorja	Kvadratno razmerje napetosti/frekvence Razmerje napetost/frekvenca (V/f) Brezsenzornii vektorski nadzor
Število HW vmesnikov ind. Ethernet	0
Možnost delovanja v 4 kvadrantih	Ne
Podporni protokol za INTERBUS	Ne
Podporni protokol za INTERBUS-Safety	Ne
Relativna toleranca simetrične omrežne frekvence	5 %
Navidezna moč	2.0 kVA pri 240 V (Težka obremenitev/visoka zmogljivost)
Nominalna izhodna moč	750.0 W
Mejna vrednost EMC (v skladu z zahtevami)	Da
Maks. asociirana povez. varoval. (˝assoc. fuse rating˝)	12.5 A
Teža izdelka (neto)	0.8 kg
Z varnostno funkcijo Safe Direction (SDI)	Ne
Tip polarizacije	Brez impedance
Ločljivost frekvence	Analogni vhod: Pretvornik A/D, 10 bitov Zaslonska enota: 0,1 Hz
Možnost 1-faznega toka nizke porabe	Ne
Preklopna frekvenca	2 do 16 kHz Nastavljiv 4 do 16 kHz z redukcijskim faktorjem
Maksimalni prehodni tok	6.3 A med 60 s (Težka obremenitev/visoka zmogljivost) 6.9 A med 2 s (Težka obremenitev/visoka zmogljivost)
Komunikacijska storitev	Branje zadrževalnih registrov (03) 29 besed Napisan en register (06) 29 besed Napisanih več registrov (16) 27 besed Branje/pisanje v več registrov (23) 4/4 besed Identifikacija naprave za branje (43)
Podporni protokol za CAN	Ne
Dovoljena uporaba na domačem in poslovnem območju	Ne
Število analognih vhodov	1
Kompenzacija motornega drsenja	Tovarniško nastavljeno Nastavljiv
Podporni protokol za MODBUS	Da
Število diskretnih izhodov	2
Podporni protokol za DeviceNet Safety	Ne
Z varnostno funkcijo Safe Position (SP)	Ne
Z varnostno funkcijo Safely Limited Position (SLP)	Ne
Metoda dostopa	Strežnik Modbus serijski
Z varnostno funkcijo Safe Operating Stop (SOS)	Ne
Število naslovov	1-247
Hitrostno območje	1-20
Število diskretnih vhodov	4
Izguba moči glede na napravo, odvisna od toka	44.0 W
Število HW vmesnikov vzporedni	0
Napaka linearnosti	+/- 0,3 % maksimalne vrednosti za Analogni vhod
Podporni protokol za BACnet	Ne
Podporni protokol za LON	Ne
Material ohišja	Plastika
Z varnostno funkcijo Safe Stop 2 (SS2)	Ne
Z varnostno funkcijo Safe Stop 1 (SS1)	Ne
Širina	72 mm
Hitrost prenosa	9,6 kbit/s 19,2 kbit/s 38,4 kbit/s
Podporni protokol za KNX	Ne
Globina	131.2 mm
Podporni protokol za PROFIsafe	Ne
Dovoljena uporaba na industrijskem območju	Da
Vhod računalnika	Da
Trajanje vzorčenja	20 ms, toleranca+/- 1 ms za Logični vhod 10 ms za Analogni vhod
Podporni protokol za Foundation Fieldbus	Ne
Podporni protokol za ostale zbiralčne sisteme	Ne
Optični vmesnik prisoten	Ne
Maksimalna izhodna frekvenca	4 kHz
Podporni protokol za TCP/IP	Ne
Število HW vmesnikov serijski RS422	0
Z varnostno funkcijo Safe brake management (SBC/SBT)	Ne
Višina	130 mm
Pospeševanje in pojemanje ramp	U Linearno od 0 do 999,9 s S
Časovna konstanta	20 ms +/- 1 ms za referenčno spremembo
Maksimalna izhodna napetost	240 V
Tok osnovne obremenitve pri visoki preobremenitvi	4.2 A
Izhodna frekvenca pogona	0.5-400 Hz
Prenosni okvir	RTU
Podporni protokol za AS-Interface Safety at Work	Ne
Podporni protokol za SafetyBUS P	Ne
Z varnostno funkcijo Safe Speed Monitor (SSM)	Ne
Podporni protokol za SERCOS	Ne
Število izhodnega releja	1
Prehodni presežek navora	150-170 % Nominalni navor motorja glede na oceno pogona in vrsto motorja
Z varnostno funkcijo Safe torque off (STO)	Ne
Število HW vmesnikov USB	0
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Podporni protokol za ASI	Ne
Podporni protokol za PROFIBUS	Ne
Podporni protokol za PROFINET CBA	Ne
Število HW vmesnikov serijski RS485	1
Število HW vmesnikov serijski RS232	0
Tip priključka	1 RJ45
Podporni protokol za Data-Highway	Ne
Podporni protokol za PROFINET IO	Ne
Prisoten delovni element	Da
Številka analognega izhoda	1
Fizični vmesnik	2-žična RS 485
Izolacija	Električni med močjo in regulacijo
Podporni protokol za DeviceNet	Ne
Podporni protokol za EtherNet/IP	Ne
Zatezni moment	0.8 N.m
Stalni izhodni tok	4.2 A pri 4 kHz
Število vhodov, brez potenciala	0
Število vhodov, dvosmerni, brez potenciala	0
Z varnostno funkcijo Safe programmable logic	Ne
Vgrajen zavorni “chopper”	Ne
Nazivna preklopna frekvenca	4 kHz
Količina na set/komplet	Komplet 14
Izguba energije neodvisna od statičnega toka	8.0 W
Podporni protokol za SUCONET	Ne
Zmogljivost povezave DC	780.0 µF
Zaviranje v mirovanje	Z DC injekcijo
Tip zaščite	Linijska napajalna prenapetost Podnapetost linijskega napajanja Nadtok med izhodnimi fazami in ozemljitvijo Zaščita pred pregrevanjem Kratki stik med fazami motorja Proti izgubi vhodne faze v trofaznem sistemu Termična zaščita motorja s pomočjo pogona s stalnim izračunavanjem I²t
Število HW vmesnikov serijski TTY	0
Število vmesnikov HW drugo	0
Z varnostno funkcijo Safely Limited Speed (SLS)	Ne
