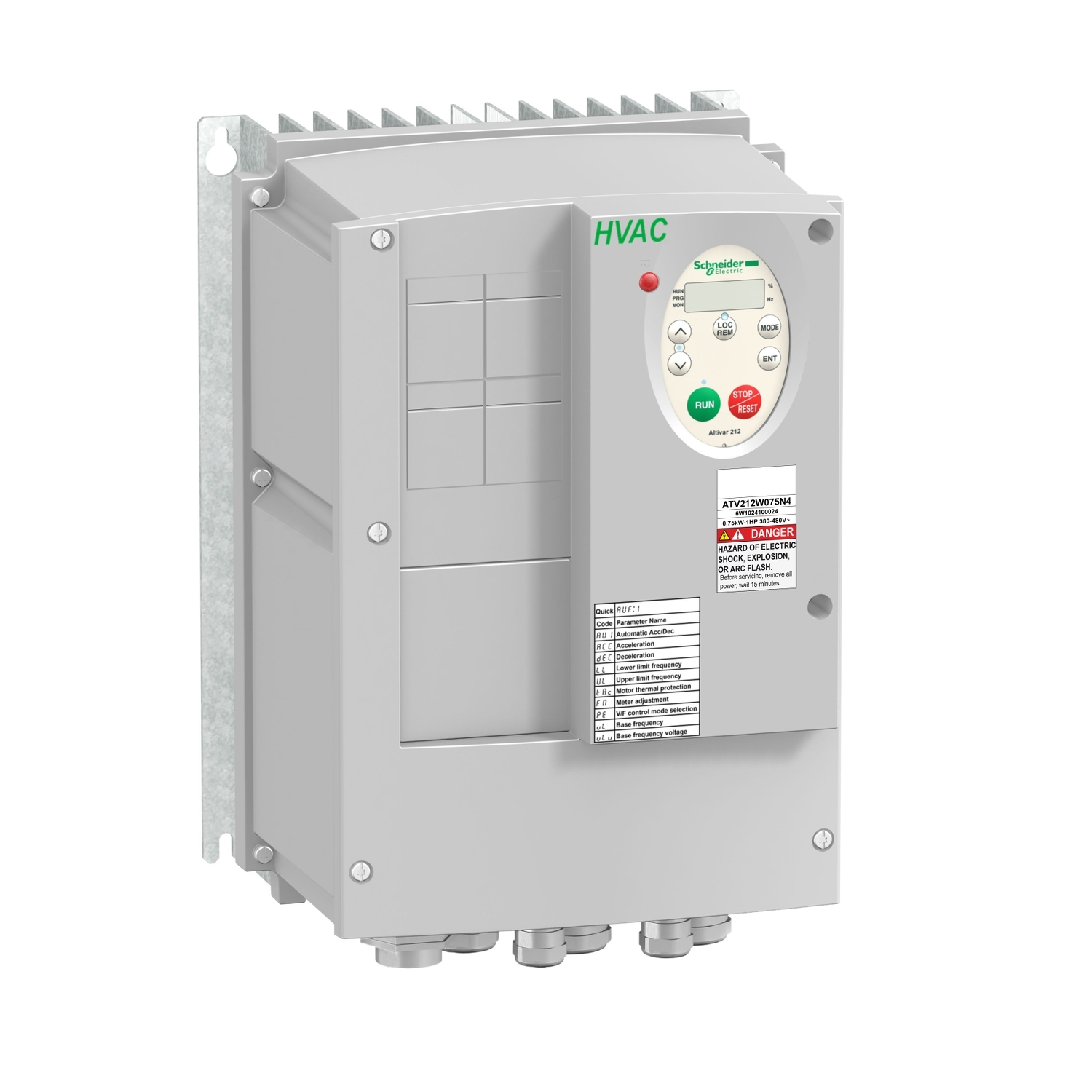

Frekvenčni pretvornik – – ATV212 – 0,75 kW – 1 hp – 480 V – 3 f. – IP55

ATV212W075N4C

Podatkovni list: PDF

Predvidena odprema:

568,76 € z DDV

Frekvenčni pretvornik - - ATV212 - 0,75 kW - 1 hp - 480 V - 3 f. - IP55

Glavno

Destinacija izdelka	Asinhroni motorji
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
IP stopnja zaščite	IP55
Število faz omrežja	3 faze
Protokol komunikacijskih vrat	BACnet LonWorks APOGEE FLN METASYS N2 Modbus
Uporaba izdelka za specifične aplikacije	Črpalke in ventilatorji v HVAC
Moč motorja hp	1 hp
Frekvenca napajanja	50 do 60 Hz – 5 do 5 %
Ponudba izdelkov	Altivar 212
Moč motorja kW	0.75 kW
Linijski tok	1.4 A pri 480 V 1.7 A pri 380 V
[Us] Nazivna napajalna napetost	380 do 480 V – 15 do 10 %
Omejitve napajalne napetosti	323-528 V
EMC filter	Razred C1 EMC integrirani filter
Kratko ime naprave	ATV212

Komplementarno

Perspektivna linija Isc	5 kA
Omrežna frekvenca	47,5 do 63 Hz
Diskretna vhodna logika	Pozitivna logika (vir) (F, R, RES), = 11 V (stanje 1) Negativna logika (sink) (F, R, RES), >= 16 V (stanje 0), <= 10 V (stanje 1)
Tip kabla	Brez montažnega kompleta: 1 žica/eIEC kabel pri 45 °C, Baker 90 °C / XLPE/EPR Brez montažnega kompleta: 1 žica/eIEC kabel pri 45 °C, Baker 70 °C / PVC Z UL tipa 1 kompletom: 3 žica/eUL 508 kabel pri 40 °C, Baker 75 °C / PVC
Tip analognega izhoda	FM s stikalom nastavljiva napetost 0 do 10 V DC, impendanca: 7620 Ohm, resolucija: 10 bitov FM s stikalom nastavljiv tok 0 do 20 mA, impendanca: 970 Ohm, resolucija: 10 bitov
Tip diskretnega izhoda	Konfiguracijska relejska logika: (FLA, FLC) Ne – 100000 ciklov Konfiguracijska relejska logika: (FLB, FLC) NC – 100000 ciklov Konfiguracijska relejska logika: (RY, RC) Ne – 100000 ciklov
Krmilni profil asinhronskega motorja	Napetostno/frekvenčno razmerje, avtomatska kompenzacija IR (U/f + avtomatski Uo) Razmerje napetost/frekvenca, 2 točki Razmerje napetost/frekvenca – varčevanje z energijo, kvadratni U/f Vektorski nadzor brez senzorja, standard Razmerje napetost/frekvenca, 5 točk
Maksimalen preklopni tok	5 A pri 250 V AC na Upor obremenitev – Cos fi = 1 – L/R = 0 ms (FL, R) 5 A pri 30 V DC na Upor obremenitev – Cos fi = 1 – L/R = 0 ms (FL, R) 2 A pri 250 V AC na Induktivno obremenitev – Cos fi = 0.4 – L/R = 7 ms (FL, R) 2 A pri 30 V DC na Induktivno obremenitev – Cos fi = 0.4 – L/R = 7 ms (FL, R)
Izolacijska upornost	>= 1 MOhm 500 V DC za 1 minuto
Odzivni čas	FM 2 ms, toleranca+/- 0,5 ms za Analogniizhod/i FLA, FLC 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i FLB, FLC 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i RY, RC 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i
Dielektrična trdnost	3535 V DC Med ozemljitvenimi in napajalnimi terminali 5092 V DC Med krmiljenjem in napajalnimi terminali
Navidezna moč	1.6 kVA pri 380 V
Teža izdelka (neto)	7.5 kg
Tip polarizacije	Brez impedance
Ločljivost frekvence	Zaslonska enota: 0,1 Hz Analogni vhod: 0,024/50 Hz
Preklopna frekvenca	6 do 16 kHz Nastavljiv 12 do 16 kHz z redukcijskim faktorjem
Število analognih vhodov	2
Kompenzacija motornega drsenja	Nastavljiv Ni na voljo v krmiljenju motorja z napetostjo/frekvenco Avtomatsko ne glede na obremenitev
Število diskretnih izhodov	2
Število naslovov	1-247
Hitrostno območje	1-10
Lokalno signaliziranje	1 LED (Rdeča) for DC vodilo energizirano
Napaka linearnosti	Preko: +/- 0,15 % maksimalne vrednosti za Vhod VIB: +/- 0,15 % maksimalne vrednosti za Vhod FM: +/- 0,2 % za Izhod
Specifična aplikacija	HVAC
Širina	215 mm
Hitrost prenosa	9600 bps ali 19200 bps
Globina	192 mm
Tip analognega vhoda	Preko s stikalom nastavljiva napetost: 0 do 10 V DC 24 V maks, impendanca: 30000 Ohm, resolucija: 10 bitov VIB Nastavljiva napetost: 0 do 10 V DC 24 V maks, impendanca: 30000 Ohm, resolucija: 10 bitov VIB Konfiguracijska PTC sonda: 0 do 6 sond, impendanca: 1500 Ohm Preko s stikalom nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 10 bitov
Trajanje vzorčenja	2 ms +/- 0,5 ms F Diskretni 2 ms +/- 0,5 ms R Diskretni 2 ms +/- 0,5 ms RES Diskretni 3.5 ms +/- 0,5 ms Preko Analogni 22 ms +/- 0,5 ms VIB Analogni
Opcijska kartica	Komunikacijska kartica za LonWorks
Električna povezava	VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: Terminal 2.5-2.5 mm² / AWG 14 L1/R, L2/S, L3/T: Terminal 6-6 mm² / AWG 10
Višina	297 mm
Pospeševanje in pojemanje ramp	Avtomatsko glede na obremenitev Linearno nastavljivo ločeno od 0,01 do 3200 s
Izhodna frekvenca pogona	0.5-200 Hz
Prenosni okvir	RTU
Natančnost navora	+/- 15 %
Komunikacijska storitev	Identifikacija naprave za branje (43) Napisan en register (06) Nastavitev časa od 0,1 do 100 s Napisanih več registrov (16) največ 2 beseda Read holding registers (03) 2 words maximum Spremljanje zaviralnih dejavnikov
Prehodni presežek navora	120-120 % Nominalni navor motorja +/- 10 % za 60 s
Podatkovni format	8 bitov, 1 stop, soda, liha ali brez nastavljive parnosti
Natančnost	+/- 0,6 % (Preko) za spremembo temperature 60 °C +/- 0,6 % (VIB) za spremembo temperature 60 °C +/- 1 % (FM) za spremembo temperature 60 °C
Maksimalni prehodni tok	2.4 A za 60 s
Tip priključka	1 RJ45 1 odprt slog
Številka analognega izhoda	1
Minimalni preklopni tok	3 mA pri 24 V DC za Konfiguracijska relejska logika
Fizični vmesnik	2-žična RS 485
Stalni izhodni tok	2.2 A pri 380 V 2.2 A pri 460 V
Zatezni moment	1.3 N.m, 11,5 lb,in (L1/R, L2/S, L3/T) 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
Tip diskretnega vhoda	F Programabilni 24 V DC, z Stopnja 1 PLC, impendanca: 4700 Ohm R Programabilni 24 V DC, z Stopnja 1 PLC, impendanca: 4700 Ohm RES Programabilni 24 V DC, z Stopnja 1 PLC, impendanca: 4700 Ohm
Izolativnost	Električni med močjo in regulacijo
Izhodna napetost	<= Napajalna napetost
Nazivna preklopna frekvenca	12 kHz
Zaviranje v mirovanje	Z DC injekcijo
Tip zaščite	Zaščita pred pregrevanjem: Pogon Toplotna močnostna stopnja: Pogon Kratki stik med fazami motorja: Pogon Vhode fazne zavore: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Prenapetosti na DC vodilu: Pogon Zavora na krmilnem tokokrogu: Pogon Proti prekoračitvi omejitve hitrosti: Pogon Linijska napajalna prenapetost in podnapetost: Pogon Podnapetost linijskega napajanja: Pogon Proti izgubi vhodne faze: Pogon Toplotna zaščita: Motor Prekinitev faze motorja: Motor S PTC sondami: Motor
Napajanje	Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 A, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje: 24 V DC (21-27 V), <200 A, tip zaščite: Preobremenitev in zaščita kratkega stika
Natančnost hitrosti	+/- 10 % nominalnega zdrsa 0,2 Tn – Tn
