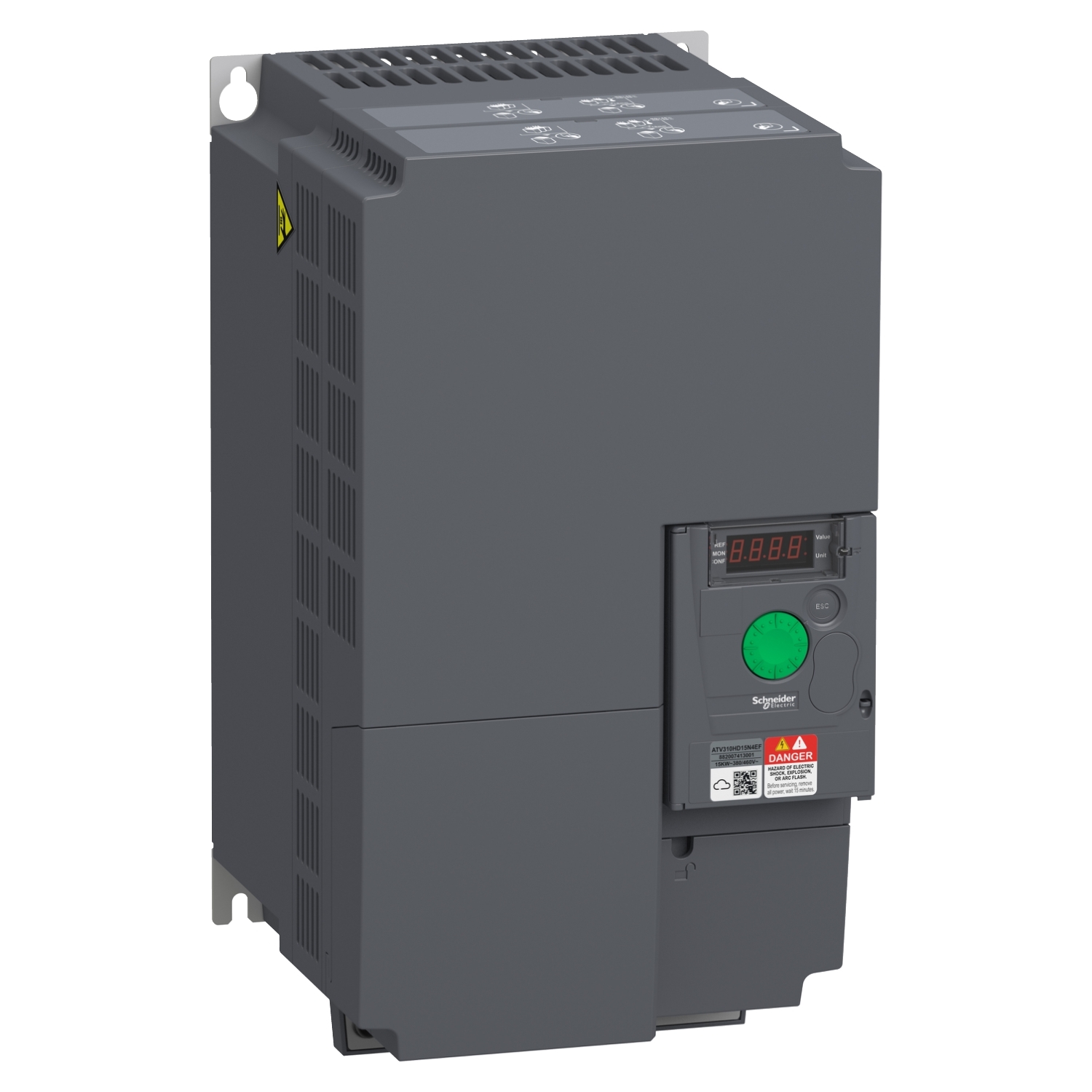

Frekvenčni pretvornik ATV310 – 15 kW – 380…460 V

ATV310HD15N4EF

Podatkovni list: PDF

Predvidena odprema:

784,41 € z DDV

Frekvenčni pretvornik ATV310 - 15 kW - 380...460 V

Glavno

Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Število faz omrežja	Trifazni
Moč motorja hp	20 hp za Težka obremenitev/visoka zmogljivost 25 hp za Normalno
Ponudba izdelkov	Easy Altivar 310
Moč motorja kW	15 kW za Težka obremenitev/visoka zmogljivost 18.5 kW za Normalno
Stopnja hrupa	50 dB
Kratko ime naprave	ATV310
Uporaba izdelka za specifične aplikacije	Preprost stroj
[Us] Nazivna napajalna napetost	380…460 V – 15 do 10 %
Slog sestavljanja	S hladilno enoto

Komplementarno

Destinacija izdelka	Asinhroni motorji
Izguba energije v W	416.0 W, at In (Težka obremenitev/visoka zmogljivost) 451.7 W, at In (Normalno)
Maksimalen preklopni tok	2 A pri 250 V AC na Induktivno obremenitev cos phi = 0.4 L/R = 7 ms za Loogični rele 2 A pri 30 V DC na Induktivno obremenitev cos phi = 0.4 L/R = 7 ms za Loogični rele 3 A pri 250 V AC na Upor obremenitev cos phi = 1 L/R = 0 ms za Loogični rele 4 A pri 30 V DC na Upor obremenitev cos phi = 1 L/R = 0 ms za Loogični rele
Kompenzacija motornega drsenja	Nastavljiv
Prenosni okvir	RTU za Modbus
Hitrost prenosa	4800 bit/s 9600 bitov/s 19200 bitov/s 38400 bitov/s
Hitrostno območje	1-20 za Asinhronski motor
Napaka linearnosti	+/- 0,3 % maksimalne vrednosti za Analogni vhod
Število naslovov	1-247 za Modbus
Širina	180 mm
Globina	191 mm
Perspektivna linija Isc	22 kA (Težka obremenitev/visoka zmogljivost) 5 kA (Normalno) 22 kA
Zatezni moment	2.2-2.4 N.m
Frekvenca napajanja	50/60 Hz +/- 5 %
Tip diskretnega izhoda	Logični izhod LO+, LO- Zaščiteni izhodni rele R1A, R1B, R1C 1 C/O
Časovna konstanta	20 ms +/- 1 ms za referenčno spremembo
Izhodna frekvenca pogona	0.5-400 Hz
Zaviranje v mirovanje	Z DC injekcijo, <30 s
Tip priključka	RJ45 (Na sprednji strani) za Modbus
Maksimalni prehodni tok	49.5 A med 60 s (Težka obremenitev/visoka zmogljivost) 39.6 A med 60 s (Normalno)
Številka analognega izhoda	1
Izolacija	Električni med močjo in regulacijo
Nazivna preklopna frekvenca	4 kHz
EMC filter	Integriran
Tip zaščite	Linijska napajalna prenapetost Podnapetost linijskega napajanja Nadtok med izhodnimi fazami in ozemljitvijo Zaščita pred pregrevanjem Kratki stik med fazami motorja Proti izgubi vhodne faze v trofaznem sistemu Termična zaščita motorja s pomočjo pogona s stalnim izračunavanjem I²t
Napajanje	Notranje napajanje za referenčni potenciomer: 5 V (4.75-5.25 V)DC, <10 mA z Preobremenitev in zaščita kratkega stika Notranje napajanje za logične vhode: 24 V (20.4-28.8 V)DC, <100 mA z Preobremenitev in zaščita kratkega stika
Diskretna vhodna logika	Negativna logika (sink), > 16 V (stanje 0), < 10 V (stanje 1), vhodna impendanca 3.5 kOhm Pozitivna logika (vir), 0 do 11 V (stanje 1)
Tip analognega izhoda	AO1 s programsko opremo nastavljiva napetost: 0 do 10 V AC 0 do 10 V 0-0.02 A, impendanca: 470 Ohm, resolucija: 8 bitov AO1 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 800 Ohm, resolucija: 8 bitov
Minimalni preklopni tok	5 mA pri 24 V DC za Loogični rele
[Ue] Nazivna operativna napetost	380…460 V 15 kW Težka obremenitev/visoka zmogljivost 380…460 V 18.5 kW Normalno 380…460 V 20 hp Težka obremenitev/visoka zmogljivost 380…460 V 25 hp Normalno
Linijski tok	46.5 A pri 380 V (Težka obremenitev/visoka zmogljivost) 46.6 A pri 380 V (Normalno) 38.5 A pri 460 V (Težka obremenitev/visoka zmogljivost) 38.8 A pri 460 V (Normalno)
Fizični vmesnik	2-žična RS 485 za Modbus
Krmilni profil asinhronskega motorja	Razmerje napetost/frekvenca (V/f) Razmerje napetost/frekvenca – varčevanje z energijo, kvadratni U/f Vektorsko krmiljenje brez senzorja (SVC)
Navidezna moč	30.7 kVA pri 460 V (Težka obremenitev/visoka zmogljivost) 31.2 kVA pri 460 V (Normalno)
Teža izdelka (neto)	6.7 kg
Ločljivost frekvence	Analogni vhod: Pretvornik A/D, 10 bitov Zaslonska enota: 0,1 Hz
Preklopna frekvenca	2 do 12 kHz Nastavljiv
Komunikacijska storitev	Branje zadrževalnih registrov (03) 29 besed Napisan en register (06) 29 besed Napisanih več registrov (16) 27 besed Branje/pisanje v več registrov (23) 4/4 besed Identifikacija naprave za branje (43)
Število analognih vhodov	1
Število diskretnih izhodov	2
Protokol komunikacijskih vrat	Modbus
Število diskretnih vhodov	4
Tip analognega vhoda	Nastavljiv tok AI1 0 do 20 mA 250 Ohm Nastavljiva napetost AI1 0 do 10 V 30 kOhm Nastavljiva napetost AI1 0 do 5 V 30 kOhm
Trajanje vzorčenja	10 ms za Analogni vhod 20 ms, toleranca+/- 1 ms za Logični vhod
Višina	330 mm
Pospeševanje in pojemanje ramp	Linearno nastavljivo od 0,01 do 9000 s S U
Izhodna napetost	380…460 V Trifazni
Prehodni presežek navora	170-200 % Nominalni navor motorja glede na oceno pogona in vrsto motorja
Električna povezava	Terminal, vpenjalna zmogljivost: 16 do 25 mm², AWG 4 do AWG 3 (L1, L2, L3, PA/+, PB, U, V, W)
Tip hlajenja	Vgrajen ventilator
Stalni izhodni tok	33 A Težka obremenitev/visoka zmogljivost 36 A Normalno
Tip diskretnega vhoda	Programabilni LI1 do LI4 24 V 18 do 30 V
Operativni položaj	Vertikalno +/- 10 stopinj
Količina na set/komplet	Komplet 1
Zavorni moment	Do 150 % nazivne vrednosti navora motorja z zavornim uporom Do 70 % nazivne vrednosti navora motorja Brez zavornega upora
