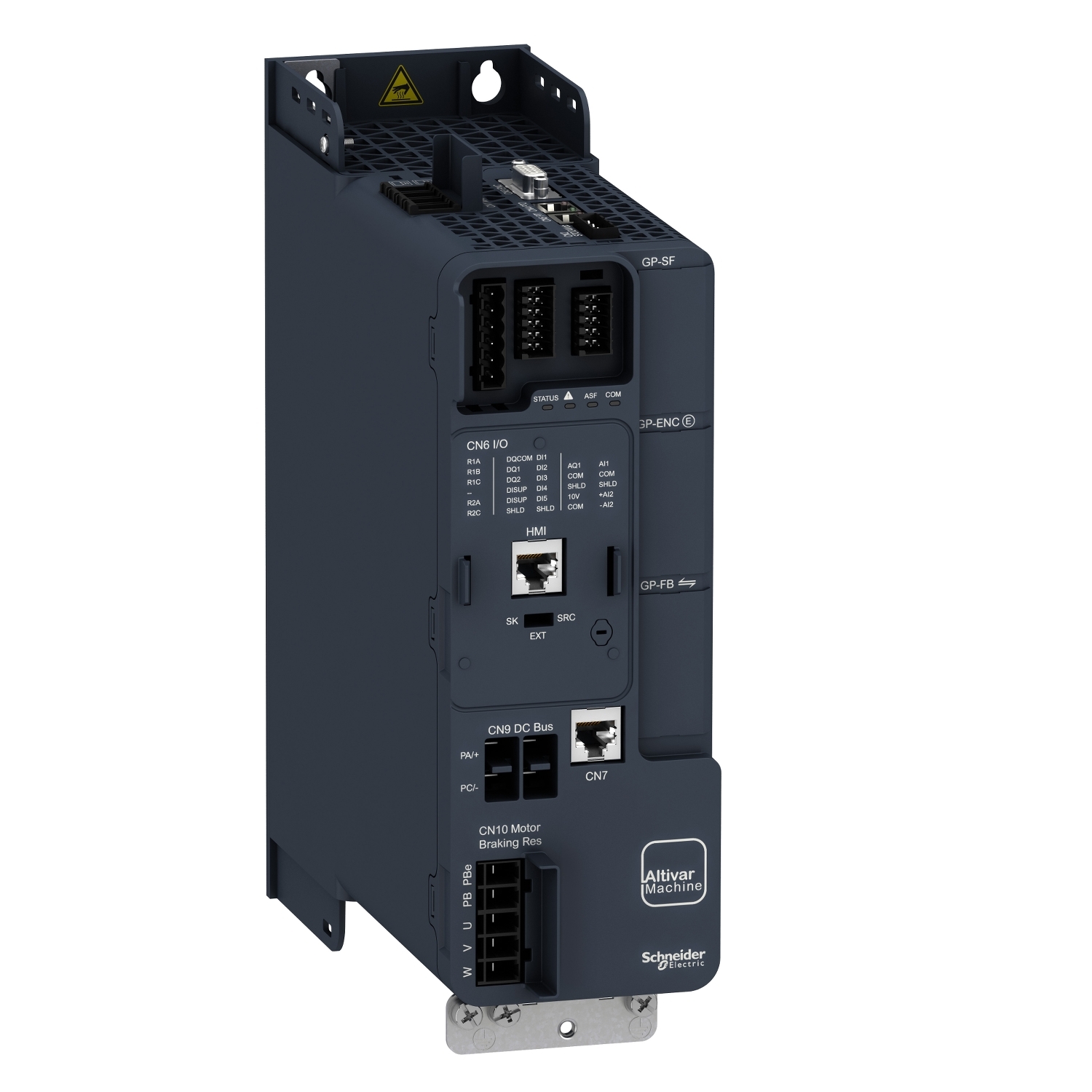

Frekvenčni pretvornik – ATV340 – 3kW- 400V – 3 fazni

ATV340U30N4

Podatkovni list: PDF

Predvidena odprema:

964,17 € z DDV

Frekvenčni pretvornik - ATV340 - 3kW- 400V - 3 fazni

Glavno

Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Relativna toleranca simetrične omrežne napetosti	10 %
Število faz omrežja	3 faze
Število vhodnih faz	3
Moč motorja hp	3 hp za Težka obremenitev/visoka zmogljivost 5 hp za Normalno
Frekvenca napajanja	50 do 60 Hz +/- 5 %
Opcijska kartica	Komunikacijski modul, Profibus DP V1 Komunikacijski modul, Profinet Komunikacijski modul, DeviceNet Komunikacijski modul, CANopen Komunikacijski modul, EtherCAT
Ponudba izdelkov	Altivar Machine ATV340
Moč motorja kW	4 kW za Normalno 3 kW za Težka obremenitev/visoka zmogljivost
Montažni način	Montaža omarice
EMC filter	Razred C3 EMC integrirani filter
Različica	Standardna različica
Relativna toleranca simetrične omrežne frekvence	5 %
IP stopnja zaščite	IP20
Protokol komunikacijskih vrat	Modbus serijski
Nominalni izhodna moč	7.2 A
Uporaba izdelka za specifične aplikacije	Stroj
Oblikovanje frekvenčnega pretvornika	U pretvornik
Število izhodnih faz	3
[Us] Nazivna napajalna napetost	380 do 480 V 380 do 480 V – 15 do 10 %

Komplementarno

Omrežna frekvenca	50 do 60 Hz
Izguba energije v W	Naravna konvekcija: 78 W pri 380 V, frekvenca preklopa: 4 kHz (Težka obremenitev/visoka zmogljivost) Prisilna konvekcija: 78 W pri 380 V, frekvenca preklopa: 4 kHz (Težka obremenitev/visoka zmogljivost) Naravna konvekcija: 96 W pri 380 V, frekvenca preklopa: 4 kHz (Normalno) Prisilna konvekcija: 96 W pri 380 V, frekvenca preklopa: 4 kHz (Normalno)
Tip priključka	priključek/ki 1 x RJ45, Modbus serijski Na sprednji strani priključek/ki 1 x RJ45, Modbus serijski za HMI (vmesnik človek-stroj) Na sprednji strani 1 RJ45
Število HW vmesnikov PROFINET	0
Električna povezava	Vijačni priključek, zmogljivost vpenjanja: 1,5 do 4 mm² za Na strani linije Vijačni priključek, zmogljivost vpenjanja: 4 do 6 mm² za DC vodilo Vijačni priključek, zmogljivost vpenjanja: 1,5 do 4 mm² za Motor Vijačni priključek, zmogljivost vpenjanja: 0,2 do 2,5 mm² za Krmiljenje Na strani linije: Vijačni priključek 1,5 do 4 mm²/AWG 14 do AWG 12 DC vodilo: Vijačni priključek 4 do 6 mm²/AWG 12 do AWG 10 Motor: Vijačni priključek 1,5 do 4 mm²/AWG 14 do AWG 12 Krmiljenje: Vijačni priključek 0,2 do 2,5 mm²/AWG 24 do AWG 12
Število HW vmesnikov ind. Ethernet	0
Maksimalen preklopni tok	Relejni izhod R1C na Upor obremenitev, cos phi = 1 : 3 A pri 250 V AC Relejni izhod R1C na Upor obremenitev, cos phi = 1 : 3 A pri 30 V DC Relejni izhod R1C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC Relejni izhod R2C na Upor obremenitev, cos phi = 1 : 5 A pri 250 V AC Relejni izhod R2C na Upor obremenitev, cos phi = 1 : 5 A pri 30 V DC Relejni izhod R2C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R2C na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC
Možnost delovanja v 4 kvadrantih	Da
Podporni protokol za INTERBUS-Safety	Ne
Odpornost proti vibracijam	1,5 mm od vrha do vrha (f = 2-19 Hz) v skladu s/z IEC 60721-3-3 Razred 3M3 1 gn (f = 9-200 Hz) v skladu s/z IEC 60721-3-3 Razred 3M3
Nominalna izhodna moč	3.0 kW
Maks. asociirana povez. varoval. (˝assoc. fuse rating˝)	20.0 A
Tip polarizacije	Brez impedance
Tip izhodnega releja	Relejni izhodi R1A Relejni izhodi R1C električna vzdržljivost 100000 ciklov Relejni izhodi R2A Relejni izhodi R2C električna vzdržljivost 100000 ciklov
Možnost 1-faznega toka nizke porabe	Ne
Maksimalni prehodni tok	10.2 A med 60 s (Normalno) 12.6 A med 2 s (Normalno) 13 A med 2 s (Težka obremenitev/visoka zmogljivost) 11 A med 60 s (Težka obremenitev/visoka zmogljivost)
Podporni protokol za CAN	Da
Dovoljena uporaba na domačem in poslovnem območju	Ne
Kompenzacija motornega drsenja	Ni na voljo v zakonu o trajnem magnetnem motorju Je mogoče zatreti Avtomatsko ne glede na obremenitev Nastavljiv
Izguba moči glede na napravo, odvisna od toka	112.0 W
Število HW vmesnikov vzporedni	0
Širina	85.0 mm
Hitrost prenosa	4,8 kbit/s 9,6 kbit/s 19,2 kbit/s 38,4 kbit/s
Podporni protokol za KNX	Ne
Globina	232.5 mm
Dovoljena uporaba na industrijskem območju	Da
Diskretna in procesna proizvodnja	Dviganje Stolpni žerjav Dviganje Druga aplikacija Ravnanje z materialom Skupni tekoči trak Ravnanje z materialom Paletizer – visoka zmogljivost Obdelava materialov (les, keramika, kamen, PVC, kovina) Rezanje – visoka natančnost Obdelava materialov (les, keramika, kamen, PVC, kovina) Poliranje Obdelava materialov (les, keramika, kamen, PVC, kovina) Brušenje Obdelava materialov (les, keramika, kamen, PVC, kovina) Slitter Pakiranje Polnenje steklenic – sinhronizirano obratovanje Pakiranje Krmilni transporter – srednja zmogljivost Pakiranje Skupno ohišje Pakiranje Tekoči trak Pakiranje Dvigalo Pakiranje Druga aplikacija Dviganje Standardni žerjav – dvigalo Ravnanje z materialom Avtomatsko skladišče/sistem za iskanje Pakiranje Krčenje zavitka
Vhod računalnika	Da
Podporni protokol za ostale zbiralčne sisteme	Da
Maksimalna izhodna frekvenca	0.599 kHz
Z varnostno funkcijo Safe brake management (SBC/SBT)	Da
Maksimalna izhodna napetost	480 V
Tok osnovne obremenitve pri visoki preobremenitvi	7.2 A 9.3 A
Izhodna frekvenca pogona	0.1-599 Hz
Prenosni okvir	RTU
Podporni protokol za SERCOS	Ne
Število HW vmesnikov USB	0
Podporni protokol za ASI	Ne
Podporni protokol za PROFINET CBA	Da
Kompatibilnost vhodov	DI1 do DI5: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 PTI: Impulzni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68 STOA, STOB: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2
Stopnja onesnaženosti	2 v skladu s/z IEC 61800-5-1
Številka analognega izhoda	1
Diskretna vhodna logika	16 prednastavljenih hitrosti Pozitivna logika (vir) (DI1 do DI5), 11 V (stanje 1) Negativna logika (sink) (DI1 do DI5), > 16 V (stanje 0), < 10 V (stanje 1) Pozitivna logika (vir) (PTI), 2,5 V (stanje 1) Pozitivna logika (vir) (STOA, STOB), 11 V (stanje 1)
Čas osveževanja	Relejni izhod (R1, R2): 5 ms (+/- 0,5 ms)
Podporni protokol za EtherNet/IP	Ne
Število vhodov, brez potenciala	0
Število vhodov, dvosmerni, brez potenciala	0
Z varnostno funkcijo Safe programmable logic	Ne
Nazivna preklopna frekvenca	4 kHz
Izguba energije neodvisna od statičnega toka	16.0 W
Tip diskretnega vhoda	PTI Programljiv kot pultni vhod: 0-30 kHz, 24 V DC (30 V) DI1 do DI5 Varni navor, 24 V DC (30 V), impendanca: 3.5 kOhm Programabilni
Tip zaščite	Toplotna zaščita: Motor Varni navor: Motor Izguba faze motorja: Motor Toplotna zaščita: Pogon Varni navor: Pogon Pregrevanje: Pogon Nadtok: Pogon Izhodni nadtok med fazo motorja in ozemljitvijo: Pogon Izhodni nadtok med fazama motorja: Pogon Kratki stik med fazo motorja in ozemljitvijo: Pogon Kratki stik med fazami motorja: Pogon Izguba faze motorja: Pogon Prenapetost na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Vhodna izguba napajanja: Pogon Presega omejitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon
Število HW vmesnikov serijski TTY	0
Število vmesnikov HW drugo	0
Z varnostno funkcijo Safely Limited Speed (SLS)	Da
Perspektivna linija Isc	5 kA
Linijski tok	8.6 A pri 380 V (Normalno) 6.8 A pri 480 V (Normalno) 10.7 A pri 380 V (Težka obremenitev/visoka zmogljivost) 8.5 A pri 480 V (Težka obremenitev/visoka zmogljivost) 10.7 A pri 380 V Brez linije z dušilko (Težka obremenitev/visoka zmogljivost) 8.5 A pri 480 V Brez linije z dušilko (Težka obremenitev/visoka zmogljivost) 8.6 A pri 380 V z zunanjo linijsko dušilko (Normalno) 6.8 A pri 480 V z zunanjo linijsko dušilko (Normalno) 6.6 A pri 380 V z zunanjo linijsko dušilko (Težka obremenitev/visoka zmogljivost) 5.3 A pri 480 V z zunanjo linijsko dušilko (Težka obremenitev/visoka zmogljivost)
[Ue] Nazivna operativna napetost	380 do 480 V 4 kW Normalno 380 do 480 V 3 kW Težka obremenitev/visoka zmogljivost 380 do 480 V 3 hp Normalno 380 do 480 V 5 hp Težka obremenitev/visoka zmogljivost
Tip analognega izhoda	S programsko opremo nastavljiva napetost AQ1: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov S programsko opremo nastavljiv tok AQ1: 0 do 20 mA impendanca 500 Ohm, resolucija: 10 bitov
Tip diskretnega izhoda	Programljiv izhod DQ1, DQ2 30 V DC 100 mA
Krmilni profil asinhronskega motorja	Standardni navorni moment Optimiziran način navora Standardni navorni moment
Podporni protokol za INTERBUS	Ne
Navidezna moč	6.7 kVA pri 480 V (Normalno) 7.1 kVA pri 480 V (Težka obremenitev/visoka zmogljivost)
Mejna vrednost EMC (v skladu z zahtevami)	Da
Teža izdelka (neto)	2.1 kg
Z varnostno funkcijo Safe Direction (SDI)	Ne
Preklopna frekvenca	2 do 16 kHz Nastavljiv 7 do 16 kHz z redukcijskim faktorjem
Število analognih vhodov	2
Podporni protokol za MODBUS	Da
Število diskretnih izhodov	2.0
Podporni protokol za DeviceNet Safety	Ne
Z varnostno funkcijo Safe Position (SP)	Ne
Z varnostno funkcijo Safely Limited Position (SLP)	Ne
Metoda dostopa	Podrejeni Modbus RTU
Z varnostno funkcijo Safe Operating Stop (SOS)	Ne
Število naslovov	1-247
Število diskretnih vhodov	5
Varnostna funkcija	STO (varen izklop navora) SIL 3
Specifična aplikacija	Stroj
Podporni protokol za BACnet	Ne
Podporni protokol za LON	Ne
Material ohišja	Plastika
Z varnostno funkcijo Safe Stop 2 (SS2)	Ne
Z varnostno funkcijo Safe Stop 1 (SS1)	Da
Tip analognega vhoda	AI1 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov AI1 s programsko opremo nastavljiva temperaturna sonda ali senzor nivoja vode AI1 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov AI2 s programsko opremo nastavljiva napetost:- 10 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov
Podporni protokol za PROFIsafe	Ne
Trajanje vzorčenja	2 ms +/- 0,5 ms (DI1 do DI5) – Diskretni vhod 5 ms +/- 1 ms (PTI) – Impulzni vhod 1 ms +/- 1 ms (AI1, AI2) – Analogni vhod 5 ms +/- 1 ms (AQ1) – Analogni izhod 2 ms +/- 0,5 ms (DQ1, DQ2) – Diskretni vhod/izhod
Podporni protokol za Foundation Fieldbus	Ne
Podporni protokol za TCP/IP	Ne
Optični vmesnik prisoten	Ne
Število HW vmesnikov serijski RS422	0
Višina	270.0 mm
Pospeševanje in pojemanje ramp	Linearno nastavljivo ločeno od 0,01 do 9999 s S, U ali prilagojen
Protokol kodirnika	1 Vpp EnDat 2.2 Razreševalnik RS 422 SSI 24V SSI 5V TTL/HTL
Podporni protokol za AS-Interface Safety at Work	Ne
Podporni protokol za SafetyBUS P	Ne
Z varnostno funkcijo Safe Speed Monitor (SSM)	Ne
Število izhodnega releja	2
Z varnostno funkcijo Safe torque off (STO)	Da
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Vhodni/izhodni tip	Programljiv kot logični vhod/izhod DQ1: 0-1 kHz, <= 30 V DC, 100 mA Programljiv kot logični vhod/izhod DQ2: 0-1 kHz, <= 30 V DC, 100 mA
Podporni protokol za PROFIBUS	Da
Število HW vmesnikov serijski RS485	1
Natančnost	+/- 0,6 % AI1, AI2 za spremembo temperature 60 °C Analogni vhod +/- 1 % AQ1 za spremembo temperature 60 °C Analogni izhod
Število HW vmesnikov serijski RS232	0
Podporni protokol za Data-Highway	Ne
Tip motornega zagona	Pogon s spremenljivo hitrostjo
Podporni protokol za PROFINET IO	Da
Prisoten delovni element	Da
Fizični vmesnik	2-žična RS 485
Minimalni preklopni tok	Relejni izhod R1B: 5 mA pri 24 V DC Relejni izhod R2C: 5 mA pri 24 V DC
Podporni protokol za DeviceNet	Ne
Stalni izhodni tok	9.3 A pri 4 kHz za Normalno 7.2 A pri 4 kHz za Težka obremenitev/visoka zmogljivost
Vgrajen zavorni “chopper”	Da
Izhodna napetost	<= Napajalna napetost
Podporni protokol za SUCONET	Ne
Zmogljivost povezave DC	390.0 µF
Zaviranje v mirovanje	Z DC injekcijo
Krmilni profil sinhronskega motorja	Motor brez motenj Motor s trajnim magnetom
