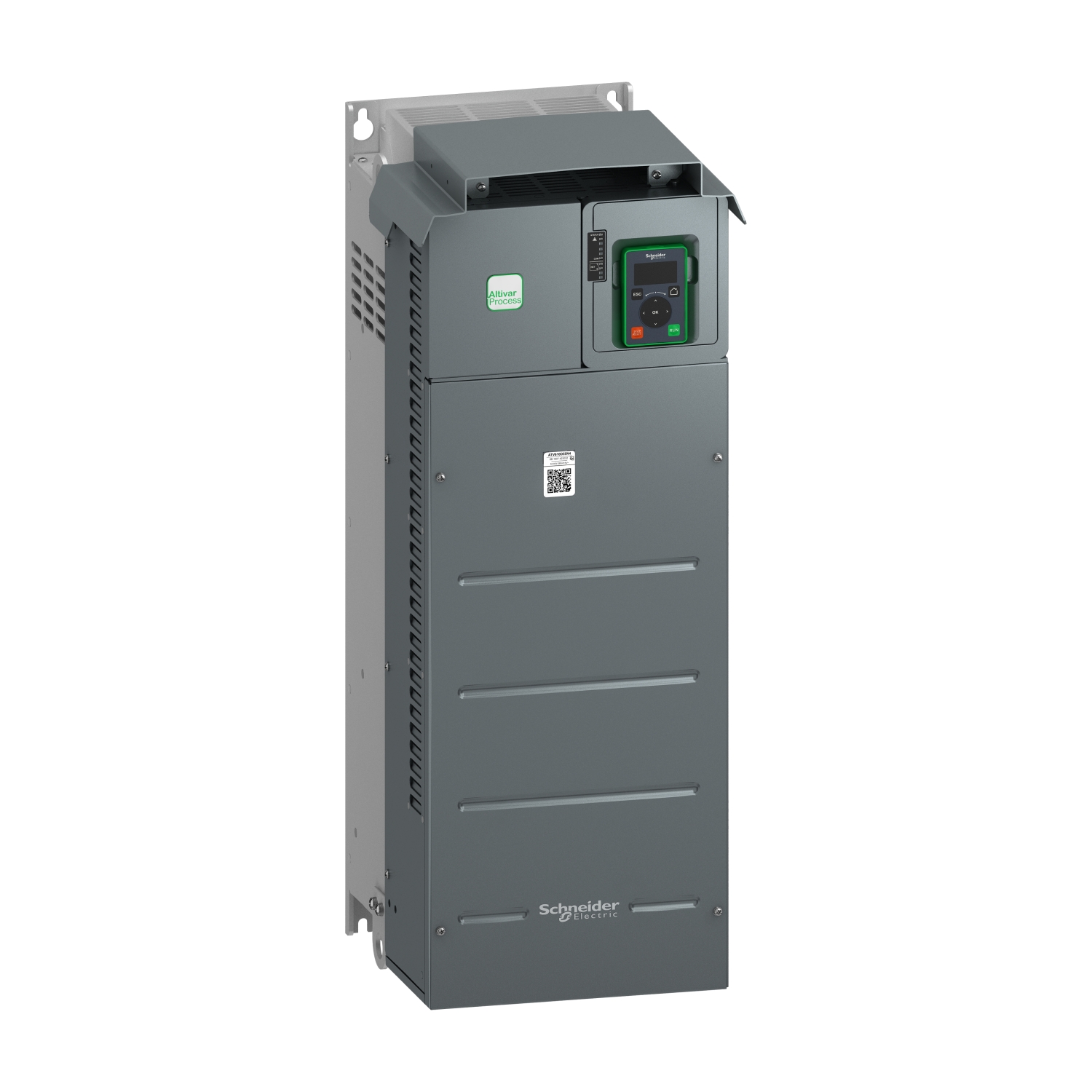

Frekvenčni pretvornik ATV610, 55 kW/75 HP, 380…415 V, IP20

ATV610D55N4

Podatkovni list: PDF

Predvidena odprema:

2.942,64 € z DDV

Frekvenčni pretvornik ATV610, 55 kW/75 HP, 380...415 V, IP20

Glavno

Destinacija izdelka	Asinhroni motorji Sinhroni motorji
EMC filter	Integriran IEC 61800-3 kategorija C3 50 m
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Moč motorja hp	75 hp za Normalno 60 hp za Težka obremenitev/visoka zmogljivost
Frekvenca napajanja	50 do 60 Hz +/-5 %
Opcijska kartica	Reža: Komunikacijska kartica, Profibus DP V1 Reža: Digitalni ali analogni I/O razširitvena kartica Reža: Reljsko izhodna kartica
Ponudba izdelkov	Easy Altivar 610
Izhodna frekvenca pogona	0.1-500 Hz
IP stopnja zaščite	IP20
Moč motorja kW	55 kW za Normalno 45 kW za Težka obremenitev/visoka zmogljivost
Maksimalni prehodni tok	132 A med 60 s (Težka obremenitev/visoka zmogljivost) 132 A med 60 s (Normalno)
Montažni način	Montaža omarice
Diskretna vhodna logika	16 prednastavljenih hitrosti
Nazivna preklopna frekvenca	2,5 kHz
Kratko ime naprave	ATV610
Perspektivna linija Isc	22 kA
Linijski tok	111.5 A pri 380 V (Normalno) 99.7 A pri 460 V (Normalno) 95.9 A pri 380 V (Težka obremenitev/visoka zmogljivost) 84.0 A pri 460 V (Težka obremenitev/visoka zmogljivost)
Število faz omrežja	3 faze
Krmilni profil asinhronskega motorja	Optimiziran način navora Standardni navorni moment Standardni navorni moment
Različica	Standardna različica
Prisotna ključavnica	Da
Navidezna moč	79.5 kVA pri 460 V (Normalno) 66.9 kVA pri 460 V (Težka obremenitev/visoka zmogljivost)
Preklopna frekvenca	1 do 8 kHz Nastavljiv
Protokol komunikacijskih vrat	Modbus serijski
Uporaba izdelka za specifične aplikacije	Ventilator, črpalka, kompresor, tekoči trak
[Us] Nazivna napajalna napetost	380…460 V – 15 do 10 %
Tip hlajenja	Prisilna konvekcija
Stalni izhodni tok	88 A pri 2,5 kHz za Težka obremenitev/visoka zmogljivost 120 A pri 2,5 kHz za Normalno

Komplementarno

Maksimalen preklopni tok	Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1 : 3 A pri 250 V AC Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1 : 3 A pri 30 V DC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC
Električna povezava	Krmiljenje, Vijačni priključek 0,5 do 1,5 mm² Na strani linije, Vijačni priključek 70 do 120 mm² Motor, Vijačni priključek 70 do 120 mm²
Izolacijska upornost	> 1 MOhm 500 V DC za 1 minuto do ozemljitve
Tip izhodnega releja	Konfiguracijska relejska logika R1: Napaka na releju NO/NC električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R2: Zaporedni rele Ne električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R3: Zaporedni rele Ne električna vzdržljivost 100000 ciklov
Kompenzacija motornega drsenja	Avtomatsko ne glede na obremenitev Nastavljiv Ni na voljo v zakonu o trajnem magnetnem motorju Je mogoče zatreti
Prenosni okvir	RTU za Modbus serijski
Hitrost prenosa	4,8, 9,6, 19,2, 38,4 kbit/s za Modbus serijski
Višina	762 mm 922 mm z EMC ploščo
Lokalno signaliziranje	2 LED for Lokalna diagnostika 1 LED (Rumena) for Vgrajeno stanje komunikacije 2 LED (Dvobarvno) for Stanje komunikacijskega modula 1 LED (Rdeča) for Prisotnost napetosti
Napaka linearnosti	AI1, AI2, AI3: +/- 0,15 % maksimalne vrednosti za Analogni vhod AQ1, AQ2: +/- 0,2 % za Analogni izhod
Število naslovov	1-247 za Modbus serijski
Širina	290 mm
Globina	323 mm
Tip priključka	1 RJ45 (Na daljinskem grafičnem terminalu) za Modbus serijski
Kompatibilnost vhodov	DI1 do DI6: Logični vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI5, DI6: Impulzni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68
Številka analognega izhoda	2
Čas osveževanja	Relejni izhod (R1, R2, R3): 5 ms (+/- 0,5 ms)
Tip diskretnega vhoda	DI1 do DI6 Programljiv kot logični vhod, 24 V DC (<= 30 V), impendanca: 3.5 kOhm DI5, DI6 Programljiv kot pultni vhod: 0-30 kHz, 24 V DC (<= 30 V)
Tip zaščite	Toplotna zaščita: Motor Prekinitev faze motorja: Motor Toplotna zaščita: Pogon Pregrevanje: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Preobremenitev izhodne napetosti: Pogon Zaščita kratkega stika: Pogon Prekinitev faze motorja: Pogon Prenapetosti na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Izguba faze na linijskem napajanju: Pogon Prekoračitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon
Napajanje	Zunanje napajanje za digitalne vhode: 24 V DC (19-30 V), <1.25 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 mA, tip zaščite: Preobremenitev in zaščita kratkega stika
Diskretna vhodna logika	Pozitivna logika (vir) DI1 do DI6 Konfiguracijski Logični vhod, 11 V Negativna logika (sink) DI1 do DI6 Konfiguracijski Logični vhod, > 16 V, < 10 V Pozitivna logika (vir) DI5, DI6 Konfiguracijski Impulzni vhod, 2,5 V
[Ue] Nazivna operativna napetost	380…460 V 55 kW 75 hp Normalno 380…460 V 45 kW 60 hp Težka obremenitev/visoka zmogljivost
Tip analognega izhoda	S programsko opremo nastavljiv tok AQ1, AQ2: 0 do 20 mA, resolucija: 10 bitov S programsko opremo nastavljiva napetost AQ1, AQ2: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov
Fizični vmesnik	2-žična RS 485 za Modbus serijski
Teža izdelka (neto)	53 kg
Ločljivost frekvence	Zaslonska enota: 0,1 Hz Analogni vhod: 0,012/50 Hz
Število analognih vhodov	3
Metoda dostopa	Podrejeni
Število diskretnih vhodov	6
Tip analognega vhoda	AI1, AI2, AI3 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 30 kOhm, resolucija: 12 bitov AI1, AI2, AI3 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov AI2, AI3 s programsko opremo nastavljiva temperaturna sonda ali senzor nivoja vode
Trajanje vzorčenja	5 ms +/- 0,1 ms (AI1, AI2, AI3) – Analogni vhod 2 ms +/- 0,5 ms (DI1 do DI6)Konfiguracijski – Diskretni vhod 5 ms +/- 1 ms (DI5, DI6)Konfiguracijski – Impulzni vhod 10 ms +/- 1 ms (AQ1, AQ2) – Analogni izhod
Pospeševanje in pojemanje ramp	S, U ali prilagojen Linearno nastavljivo ločeno od 0,01 do 9000 s
Število izhodnega releja	3
Natančnost	+/- 0,6 % AI1, AI2, AI3 za spremembo temperature 60 °C Analogni vhod +/- 1 % AQ1, AQ2 za spremembo temperature 60 °C Analogni izhod
Minimalni preklopni tok	Relejni izhod R1, R2, R3: 5 mA pri 24 V DC
Izolativnost	Med močjo in krmilnimi terminali
Izhodna napetost	<= Napajalna napetost
Tip polarizacije	Brez impedance za Modbus serijski
Zaviranje v mirovanje	Z DC injekcijo
