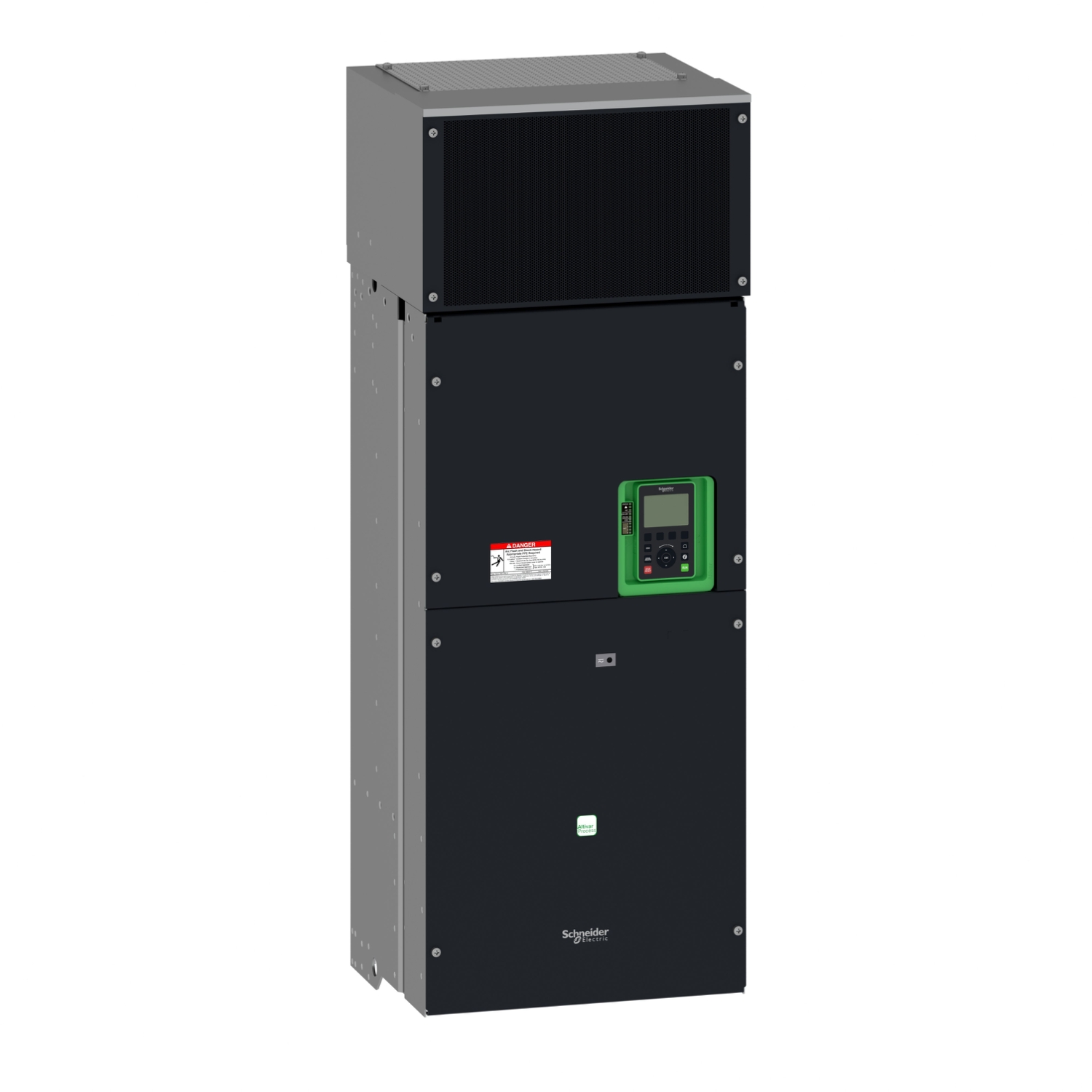

Frekvenčni pretvornik -ATV630 – 220 kW/350 HP – 380 do 480 V – IP00

ATV630C22N4

Podatkovni list: PDF

Predvidena odprema:

10.862,88 € z DDV

Frekvenčni pretvornik -ATV630 - 220 kW/350 HP - 380 do 480 V - IP00

Glavno

Destinacija izdelka	Asinhroni motorji Sinhroni motorji
EMC filter	Integriran z 50 m v skladu s/z IEC 61800-3 Kategorija C3
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Relativna toleranca simetrične omrežne napetosti	10 %
Število vhodnih faz	3
Moč motorja hp	350 hp Normalno 250 hp Težka obremenitev/visoka zmogljivost
Frekvenca napajanja	50 do 60 Hz – 5 do 5 %
Opcijska kartica	Reža: Komunikacijski modul, Profibus DP V1 Reža: Komunikacijski modul, Profinet Reža: Komunikacijski modul, DeviceNet Reža: Komunikacijski modul, Modbus TCP/EtherNet/IP Reža: Komunikacijski modul, CANopen marjetična veriga RJ45 Reža: Komunikacijski modul, CANopen SUB-D 9 Reža: Komunikacijski modul, CANopen Vijačne sponke Reža A/reža B: Digitalni in analogni I/O razširitveni modul Reža A/reža B: Izhodni razširitev relejni modul Reža: Komunikacijski modul, Ethernet IP/Modbus TCP/MD-Link Komunikacijski modul, BACnet MS/TP Komunikacijski modul, Ethernet Powerlink
Ponudba izdelkov	Altivar Process ATV600
Izhodna frekvenca pogona	0.1-500 Hz
IP stopnja zaščite	IP00 v skladu s/z IEC 61800-5-1 IP00 v skladu s/z IEC 60529 IP21 (S kompletom VW3A9112) v skladu s/z IEC 61800-5-1 IP21 (S kompletom VW3A9112) v skladu s/z IEC 60529 IP21
Moč motorja kW	160 kW (Težka obremenitev/visoka zmogljivost) 220 kW (Normalno)
Montažni način	Stenska montaža
Kratko ime naprave	ATV630
Linijski tok	397 A pri 380 V (Normalno) 324 A pri 480 V (Normalno) 296 A pri 380 V (Težka obremenitev/visoka zmogljivost) 246 A pri 480 V (Težka obremenitev/visoka zmogljivost)
Različica	Standardna različica
Relativna toleranca simetrične omrežne frekvence	5 %
Protokol komunikacijskih vrat	Modbus TCP Ethernet Modbus serijski
Nominalni izhodna moč	427.0 A
Uporaba izdelka za specifične aplikacije	Proces in pripomočki
Varnostna funkcija	STO (varen izklop navora) SIL 3
Oblikovanje frekvenčnega pretvornika	U pretvornik
Število izhodnih faz	3
[Us] Nazivna napajalna napetost	380 do 480 V 380 do 480 V – 15 do 10 %
Tip hlajenja	Prisilna konvekcija
Stalni izhodni tok	302 A pri 2,5 kHz za Težka obremenitev/visoka zmogljivost 427 A pri 2,5 kHz za Normalno

Komplementarno

Omrežna frekvenca	50 do 60 Hz
Izguba energije v W	Prisilna konvekcija: 5030 W Naravna konvekcija: 451 W pri 380 V, frekvenca preklopa: 2,5 kHz
Število HW vmesnikov PROFINET	0
Število HW vmesnikov ind. Ethernet	1
Maksimalen preklopni tok	Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1 : 3 A pri 250 V AC Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1 : 3 A pri 30 V DC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC
Možnost delovanja v 4 kvadrantih	Ne
Izmenjalni način	Polovični dupleks, celotni dupleks, avtonegociacija Ethernet/Modbus TCP
Podporni protokol za INTERBUS-Safety	Ne
Nominalna izhodna moč	220.0 kW
Razpon napajanja/energije	110-220 kW pri 380-440 V 3 faze 110-220 kW pri 480-500 V 3 faze
Število faz omrežja	3 faze
Tip polarizacije	Brez impedance
Tip izhodnega releja	Konfiguracijska relejska logika R1: Napaka na releju NO/NC električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R2: Zaporedni rele Ne električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R3: Zaporedni rele Ne električna vzdržljivost 100000 ciklov
Možnost 1-faznega toka nizke porabe	Ne
Maksimalni prehodni tok	453 A med 60 s (Težka obremenitev/visoka zmogljivost) 470 A med 60 s (Normalno)
Podporni protokol za CAN	Da
Dovoljena uporaba na domačem in poslovnem območju	Ne
Kompenzacija motornega drsenja	Nastavljiv Avtomatsko ne glede na obremenitev Ni na voljo v zakonu o trajnem magnetnem motorju Je mogoče zatreti
Izguba moči glede na napravo, odvisna od toka	5214.0 W
Lokalno signaliziranje	3 LED for Lokalna diagnostika 3 LED (Dvobarvno) for Vgrajeno stanje komunikacije 4 LED (Dvobarvno) for Stanje komunikacijskega modula 1 LED (Rdeča) for Prisotnost napetosti
Število HW vmesnikov vzporedni	0
Napaka linearnosti	AI1, AI2, AI3: +/- 0,15 % maksimalne vrednosti za Analogni vhod AO1, AO2: +/- 0,2 % za Analogni izhod
Število naslovov	1-247 za Modbus serijski
Širina	440 mm
Hitrost prenosa	10, 100 Mbitov 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Podporni protokol za KNX	Ne
Globina	380 mm
Dovoljena uporaba na industrijskem območju	Da
Diskretna in procesna proizvodnja	Zgradbe – HVAC (gretje, prezračevanje in klimatizacija) Centrifugalni kompresor Predelava hrane in pijače Druga aplikacija Rudarstvo mineralov in kovin Ventilator Rudarstvo mineralov in kovin Črpalka Nafta in plin Ventilator Voda in odpadna voda Druga aplikacija Zgradbe – HVAC (gretje, prezračevanje in klimatizacija) Vijačni kompresor Predelava hrane in pijače Črpalka Predelava hrane in pijače Ventilator Predelava hrane in pijače Atomizacija Nafta in plin Električna potopna črpalka (ESP) Nafta in plin Vodna brizgalna črpalka Nafta in plin Črpalka za gorivo Nafta in plin Kompresor za rafinerijo Voda in odpadna voda Centrifugalna črpalka Voda in odpadna voda Tlačne črpalke Voda in odpadna voda Električna potopna črpalka (ESP) Voda in odpadna voda Vijačna črpalka Voda in odpadna voda Lobe compressor Voda in odpadna voda Vijačni kompresor Voda in odpadna voda Centrifugalni kompresor Voda in odpadna voda Ventilator Voda in odpadna voda Tekoči trak Voda in odpadna voda Mešalnik
Vhod računalnika	Da
Podporni protokol za ostale zbiralčne sisteme	Ne
Električna povezava	Krmiljenje: Odstranljivi vijačni terminali 0,5 do 1,5 mm²/AWG 20 do AWG 16 Na strani linije: Vijačni priključek 2 x 150 mm²/2 x 350 kcmil Motor: Vijačni priključek 2 x 150 mm²/2 x 350 kcmil
Maksimalna izhodna frekvenca	500 kHz
Z varnostno funkcijo Safe brake management (SBC/SBT)	Ne
Maksimalna izhodna napetost	480.0 V
Tok osnovne obremenitve pri visoki preobremenitvi	302.0 A 427.0 A
Prenosni okvir	RTU
Podporni protokol za SERCOS	Ne
Število HW vmesnikov USB	0
Podporni protokol za ASI	Ne
Podporni protokol za PROFINET CBA	Da
Tip priključka	RJ45 (Na daljinskem grafičnem terminalu) za Ethernet/Modbus TCP RJ45 (Na daljinskem grafičnem terminalu) za Modbus serijski
Kompatibilnost vhodov	DI1 do DI6: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI5, DI6: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68 STOA, STOB: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2
Dovoljena začasna tokovna ojačitev	1,1 x In med 60 s (Normalno) 1,5 x In med 60 s (Težka obremenitev/visoka zmogljivost)
Številka analognega izhoda	2
Diskretna vhodna logika	16 prednastavljenih hitrosti Pozitivna logika (vir) (DI1 do DI8), 11 V (stanje 1) Negativna logika (sink) (DI1 do DI8), > 16 V (stanje 0), < 10 V (stanje 1)
Čas osveževanja	Relejni izhod (R1, R2, R3): 5 ms (+/- 0,5 ms)
Podporni protokol za EtherNet/IP	Da
Število vhodov, brez potenciala	0
Število vhodov, dvosmerni, brez potenciala	0
Z varnostno funkcijo Safe programmable logic	Ne
Nazivna preklopna frekvenca	2,5 kHz
Izguba energije neodvisna od statičnega toka	165.0 W
Tip diskretnega vhoda	DI7, DI8 Programljiv kot pultni vhod: 0-30 kHz, 24 V DC (<= 30 V)
Tip zaščite	Toplotna zaščita: Motor Varni navor: Motor Prekinitev faze motorja: Motor Toplotna zaščita: Pogon Varni navor: Pogon Pregrevanje: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Preobremenitev izhodne napetosti: Pogon Zaščita kratkega stika: Pogon Prekinitev faze motorja: Pogon Prenapetosti na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Izguba faze na linijskem napajanju: Pogon Prekoračitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon
Število HW vmesnikov serijski TTY	0
Napajanje	Zunanje napajanje za digitalne vhode: 24 V DC (19-30 V), <1.25 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za digitalne vhode in STO: 24 V DC (21-27 V), <200 mA, tip zaščite: Preobremenitev in zaščita kratkega stika
Število vmesnikov HW drugo	0
Z varnostno funkcijo Safely Limited Speed (SLS)	Ne
Perspektivna linija Isc	50 kA
Tip analognega izhoda	S programsko opremo nastavljiva napetost AQ1, AQ2: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov S programsko opremo nastavljiv tok AQ1, AQ2: 0 do 20 mA, resolucija: 10 bitov S programsko opremo nastavljiv tok DQ-, DQ+: 30 V DC S programsko opremo nastavljiv tok DQ-, DQ+: 100 mA
Tip diskretnega izhoda	Relejni izhodi R1A, R1B, R1C 250 V AC 3000 mA Relejni izhodi R1A, R1B, R1C 30 V DC 3000 mA Relejni izhodi R2A, R2C 250 V AC 5000 mA Relejni izhodi R2A, R2C 30 V DC 5000 mA Relejni izhodi R3A, R3C 250 V AC 5000 mA Relejni izhodi R3A, R3C 30 V DC 5000 mA
Krmilni profil asinhronskega motorja	Standardni navorni moment Standardni navorni moment Optimiziran način navora
Podporni protokol za INTERBUS	Ne
Navidezna moč	247 kVA pri 480 V (Normalno) 187 kVA pri 480 V (Težka obremenitev/visoka zmogljivost)
Mejna vrednost EMC (v skladu z zahtevami)	Da
Teža izdelka (neto)	172 kg
Z varnostno funkcijo Safe Direction (SDI)	Ne
Ločljivost frekvence	Zaslonska enota: 0,1 Hz Analogni vhod: 0,012/50 Hz
Preklopna frekvenca	2,5 do 8 kHz z redukcijskim faktorjem 2 do 8 kHz Nastavljiv
Število analognih vhodov	3
Podporni protokol za MODBUS	Da
Število diskretnih izhodov	0
Podporni protokol za DeviceNet Safety	Ne
Z varnostno funkcijo Safe Position (SP)	Ne
Z varnostno funkcijo Safely Limited Position (SLP)	Ne
Metoda dostopa	Podrejeni Modbus TCP
Z varnostno funkcijo Safe Operating Stop (SOS)	Ne
Število diskretnih vhodov	8
Specifična aplikacija	Elektrodistribucijsko podjetje
Podporni protokol za BACnet	Ne
Podporni protokol za LON	Ne
Material ohišja	Jeklena pločevina
Z varnostno funkcijo Safe Stop 2 (SS2)	Ne
Z varnostno funkcijo Safe Stop 1 (SS1)	Ne
Tip analognega vhoda	AI1, AI2, AI3 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov AI1, AI2, AI3 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov AI2 Napetostni analogni vhod:- 10 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov
Podporni protokol za PROFIsafe	Ne
Trajanje vzorčenja	2 ms +/- 0,5 ms (DI1 do DI4) – Diskretni vhod 5 ms +/- 1 ms (DI5, DI6) – Diskretni vhod 5 ms +/- 0,1 ms (AI1, AI2, AI3) – Analogni vhod 10 ms +/- 1 ms (AO1) – Analogni izhod
Podporni protokol za Foundation Fieldbus	Ne
Podporni protokol za TCP/IP	Da
Optični vmesnik prisoten	Ne
Število HW vmesnikov serijski RS422	0
Višina	1195 mm
Pospeševanje in pojemanje ramp	Linearno nastavljivo ločeno od 0,01 do 9999 s
Podporni protokol za AS-Interface Safety at Work	Ne
Podporni protokol za SafetyBUS P	Ne
Z varnostno funkcijo Safe Speed Monitor (SSM)	Ne
Število izhodnega releja	3
Z varnostno funkcijo Safe torque off (STO)	Da
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Podporni protokol za PROFIBUS	Da
Število HW vmesnikov serijski RS485	1
Natančnost	+/- 0,6 % AI1, AI2, AI3 za spremembo temperature 60 °C Analogni vhod +/- 1 % AO1, AO2 za spremembo temperature 60 °C Analogni izhod
Število HW vmesnikov serijski RS232	0
Podporni protokol za Data-Highway	Ne
Tip motornega zagona	Pogon s spremenljivo hitrostjo
Podporni protokol za PROFINET IO	Da
Prisoten delovni element	Da
Fizični vmesnik	Ethernet 2-žična RS 485
Minimalni preklopni tok	Relejni izhod R1, R2, R3: 5 mA pri 24 V DC
Podporni protokol za DeviceNet	Ne
Montaža omare	Stensko montirano
Izolativnost	Med močjo in krmilnimi terminali
Vgrajen zavorni “chopper”	Ne
Izhodna napetost	<= Napajalna napetost
Količina na set/komplet	1
Podporni protokol za SUCONET	Ne
Zmogljivost povezave DC	13600.0 µF
Zaviranje v mirovanje	Z DC injekcijo
Krmilni profil sinhronskega motorja	Motor s trajnim magnetom Sinhroni reluktančni motor
