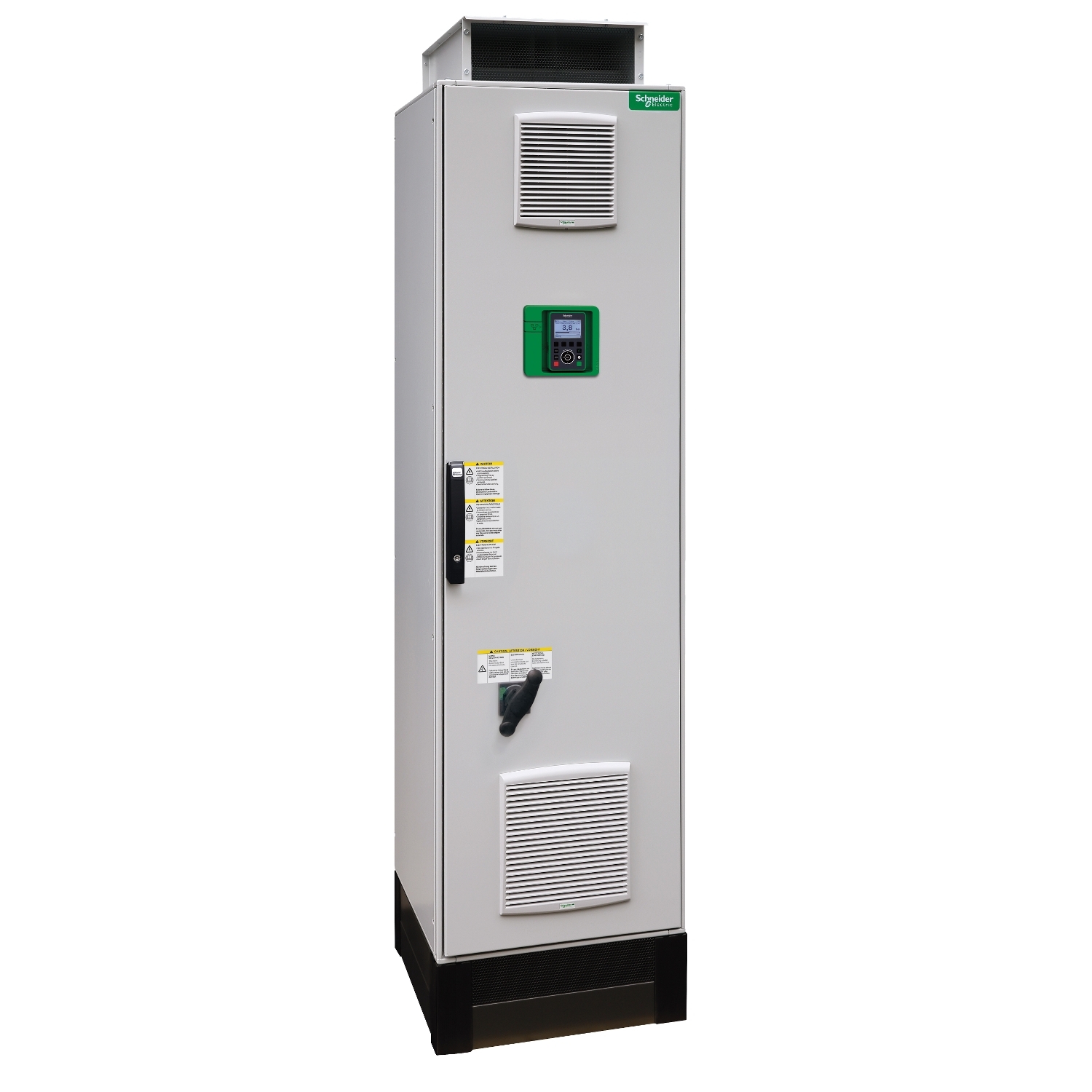

Frekvenčni pretvornik – ATV650 – 200 kW – 380 do 440 V – IP54 – ločilno stikalo

ATV650C20N4F

Podatkovni list: PDF

Predvidena odprema:

18.261,08 € z DDV

Frekvenčni pretvornik - ATV650 - 200 kW - 380 do 440 V - IP54 - ločilno stikalo

Glavno

Serija izdelka	Altivar Process ATV600
Uporaba izdelka za specifične aplikacije	Proces in pripomočki
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Različica	Z ločilnim stikalom
Kratko ime naprave	ATV650
Protokol komunikacijskih vrat	Ethernet Modbus TCP Modbus serijski
[Us] Nazivna napajalna napetost	380 do 440 V – 15 do 10 %
[Us] Nazivna napajalna npetost	380 do 440 V
Destinacija izdelka	Asinhroni motorji Sinhroni motorji
EMC filter	Integriran z 150 m v skladu s/z IEC 61800-3 Kategorija C3
IP stopnja zaščite	IP54 v skladu s/z IEC 60529 IP54 v skladu s/z IEC 61800-5-1
Tip hlajenja	Prisilna konvekcija
Frekvenca napajanja	50 do 60 Hz – 5 do 5 %
Moč motorja kW	200 kW (Normalno) 160 kW (Težka)
Linijski tok	319 A pri 400 V (Težka) 262 A pri 380 V (Normalno) 369 A pri 380 V (Težka) 302 A pri 400 V (Normalno)
Perspektivna linija Isc	50 kA
Navidezna moč	243 kVA pri 440 V (Normalno) 200 kVA pri 440 V (Težka)
Stalni izhodni tok	370 A pri 2,5 kHz za Normalno 302 A pri 2,5 kHz za Težka
Krmilni profil asinhronskega motorja	Standardni navorni moment Optimiziran način navora Standardni navorni moment
Krmilni profil sinhronskega motorja	Sinhroni reluktančni motor Motor s trajnim magnetom
Izhodna frekvenca pogona	0,1…500 Hz
Nazivna preklopna frekvenca	2,5 kHz
Preklopna frekvenca	2 do 8 kHz Nastavljiv 2,5 do 8 kHz z redukcijskim faktorjem
Varnostna funkcija	STO (varen izklop navora) SIL 3
Diskretna vhodna logika	16 prednastavljenih hitrosti
Opcijska kartica	Reža: Komunikacijski modul, Profinet Reža: Komunikacijski modul, DeviceNet Reža: Komunikacijski modul, Modbus TCP/EtherNet/IP Reža: Komunikacijski modul, CANopen marjetična veriga RJ45 Reža: Komunikacijski modul, CANopen SUB-D 9 Reža: Komunikacijski modul, CANopen Vijačne sponke Reža A/reža B: Digitalni in analogni I/O razširitveni modul Reža A/reža B: Izhodni razširitev relejni modul Reža: Komunikacijski modul, Ethernet IP/Modbus TCP/MD-Link Komunikacijski modul, BACnet MS/TP Komunikacijski modul, Ethernet Powerlink Reža: Komunikacijski modul, Profibus DP V1

Komplementarno

Montažni način	Stoječe
Število faz omrežja	3 faze
Maksimalna diskretna izhodna številka	0
Diskretni izhod tip	Relejni izhodi R1A, R1B, R1C 250 V AC 3000 mA Relejni izhodi R1A, R1B, R1C 30 V DC 3000 mA Relejni izhodi R2A, R2C 250 V AC 5000 mA Relejni izhodi R2A, R2C 30 V DC 5000 mA Relejni izhodi R3A, R3C 250 V AC 5000 mA Relejni izhodi R3A, R3C 30 V DC 5000 mA
Izhodna napetost	<= Napajalna napetost
Dovoljena začasna tokovna ojačitev	1,5 x In med 60 s (Težka) 1,1 x In med 60 s (Normalno)
Kompenzacija motornega drsenja	Ni na voljo v zakonu o trajnem magnetnem motorju Je mogoče zatreti Avtomatsko ne glede na obremenitev Je mogoče zatreti
Pospeševanje in pojemanje ramp	Linearno nastavljivo ločeno od 0,01 do 9999 s
Fizični vmesnik	Ethernet 2-žična RS 485
Zaviranje v mirovanje	Z DC injekcijo
Tip zaščite	Varni navor: Motor Prekinitev faze motorja: Motor Toplotna zaščita: Pogon Varni navor: Pogon Pregrevanje: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Preobremenitev izhodne napetosti: Pogon Zaščita kratkega stika: Pogon Prekinitev faze motorja: Pogon Prenapetosti na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Izguba faze na linijskem napajanju: Pogon Prekoračitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon Toplotna zaščita: Motor
Hitrost prenosa	10, 100 Mbitov 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Frekvenčna ločljivost	Analogni vhod: 0,012/50 Hz Zaslonska enota: 0,1 Hz
Prenosni okvir	RTU
Električna povezava	Na strani linije: M12 zbiralka – 1 kabli 3 x 185 mm² Največ na fazo (Normalno) Na strani linije: M12 zbiralka – 2 kabli 3 x 120 mm² Največ na fazo (Normalno) Motor: M12 zbiralka – 2 kabli 3 x 185 mm² Največ na fazo (Normalno) Na strani linije: M12 zbiralka – 2 kabli 3 x 70 mm² Najmanj na fazo (Težka) Na strani linije: M12 zbiralka – 1 kabli 3 x 185 mm² Največ na fazo (Težka) Na strani linije: M12 zbiralka – 2 kabli 3 x 120 mm² Največ na fazo (Težka) Motor: M12 zbiralka – 2 kabli 3 x 185 mm² Največ na fazo (Težka) Na strani linije: M12 zbiralka – 1 kabli 3 x 185 mm² Najmanj na fazo (Normalno) Na strani linije: M12 zbiralka – 1 kabli 3 x 185 mm² Najmanj na fazo (Težka) Na strani linije: M12 zbiralka – 2 kabli 3 x 95 mm² Najmanj na fazo (Normalno) Motor: M12 zbiralka – 1 kabli 3 x 185 mm² Najmanj na fazo (Normalno) Motor: M12 zbiralka – 2 kabli 3 x 95 mm² Najmanj na fazo (Normalno) Motor: M12 zbiralka – 1 kabli 3 x 150 mm² Najmanj na fazo (Težka) Motor: M12 zbiralka – 2 kabli 3 x 70 mm² Najmanj na fazo (Težka) Krmiljenje: Odstranljivi vijačni terminali 0,5 do 1,5 mm²
Tip priključka	RJ45 (Na daljinskem grafičnem terminalu) za Modbus serijski RJ45 (Na daljinskem grafičnem terminalu) za Ethernet/Modbus TCP
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Vrsta polarizacije	Brez impedance
Izmenjalni način	Polovični dupleks, celotni dupleks, avtonegociacija Ethernet/Modbus TCP
Število naslovov	1…247 za Modbus serijski
Metoda dostopa	Slave Modbus TCP
Napajanje	Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za digitalne vhode in STO: 24 V DC (21…27 V), <200 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Zunanje napajanje za digitalne vhode: 24 V DC (19…30 V), <1,25 mA, tip zaščite: Preobremenitev in zaščita kratkega stika
Lokalno signaliziranje	za Vgrajeno stanje komunikacije 3 LED (Dvobarvno) za Stanje komunikacijskega modula 4 LED (Dvobarvno) za Prisotnost napetosti 1 LED (Rdeča) za Lokalna diagnostika 3 LED
Širina	600 mm
Višina	2350 mm
Globina	669 mm
Teža izdelka	500 kg
Številka analognega vhoda	3
Tip analognega vhoda	AI1, AI2, AI3 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov AI1, AI2, AI3 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov AI2 Napetostni analogni vhod:- 10 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov
Maksimalna diskretna vhodna številka	8
Diskretni vhod tip	DI7, DI8 Programljiv kot pultni vhod: 0…30 kHz, 24 V DC (<= 30 V)
Združljivost vhoda	DI5, DI6: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68 STOA, STOB: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI1 do DI6: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2
Diskretna vhodna logika	Pozitivna logika (vir) (DI1 do DI8), 11 V (stanje 1) Negativna logika (sink) (DI1 do DI8), > 16 V (stanje 0), < 10 V (stanje 1)
Številka analognega izhoda	2
Tip analognega izhoda	S programsko opremo nastavljiva napetost AQ1, AQ2: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov S programsko opremo nastavljiv tok AQ1, AQ2: 0 do 20 mA, resolucija: 10 bitov S programsko opremo nastavljiv tok DQ-, DQ+: 30 V DC S programsko opremo nastavljiv tok DQ-, DQ+: 100 mA
Trajanje vzorčenja	5 ms +/- 1 ms (DI5, DI6) – Diskretni vhod 5 ms +/- 0,1 ms (AI1, AI2, AI3) – Analogni vhod 10 ms +/- 1 ms (AO1) – Analogni izhod 2 ms +/- 0,5 ms (DI1 do DI4) – Diskretni vhod
Natančnost	+/- 1 % AO1, AO2 za spremembo temperature 60 °C Analogni izhod +/- 0,6 % AI1, AI2, AI3 za spremembo temperature 60 °C Analogni vhod
Napaka linearnosti	AO1, AO2: +/- 0,2 % za Analogni izhod AI1, AI2, AI3: +/- 0,15 % maksimalne vrednosti za Analogni vhod
Številka izhodnega releja	3
Tip izhodnega releja	Konfiguracijska relejska logika R2: Zaporedni rele NO električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R3: Zaporedni rele NO električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R1: Napaka na releju NO/NC električna vzdržljivost 100000 ciklov
Čas osveževanja	Relejni izhod (R1, R2, R3): 5 ms (+/- 0,5 ms)
Minimalni preklopni tok	Relejni izhod R1, R2, R3: 5 mA pri 24 V DC
Maksimalen preklopni tok	Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1: 3 A pri 30 V DC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 30 V DC Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1: 3 A pri 250 V AC
Izolativnost	Med močjo in krmilnimi terminali
Maksimalna izhodna frekvenca	500 kHz
Maksimalni vhodni tok	369,0 A
Izbira aplikacij za pogon s spremenljivo hitrostjo	Predelava hrane in pijače Druga aplikacija Rudarstvo mineralov in kovin Ventilator Rudarstvo mineralov in kovin Črpalka Nafta in plin Ventilator Voda in odpadna voda Druga aplikacija Zgradbe – HVAC (gretje, prezračevanje in klimatizacija) Vijačni kompresor Predelava hrane in pijače Črpalka Predelava hrane in pijače Ventilator Predelava hrane in pijače Atomizacija Nafta in plin Električna potopna črpalka (ESP) Nafta in plin Vodna brizgalna črpalka Nafta in plin Črpalka za gorivo Nafta in plin Kompresor za rafinerijo Voda in odpadna voda Centrifugalna črpalka Voda in odpadna voda Tlačne črpalke Voda in odpadna voda Električna potopna črpalka (ESP) Voda in odpadna voda Vijačna črpalka Voda in odpadna voda Lobe compressor Voda in odpadna voda Vijačni kompresor Voda in odpadna voda Centrifugalni kompresor Voda in odpadna voda Ventilator Voda in odpadna voda Tekoči trak Voda in odpadna voda Mešalnik Zgradbe – HVAC (gretje, prezračevanje in klimatizacija) Centrifugalni kompresor
Razpon moči motorja AC-3	110…220 kW pri 480…500 V 3 faze 110…220 kW pri 380…440 V 3 faze
Količina na set/komplet	1
Montaža omare	Stoječe
Maksimalni prehodni tok	407 A med 60 s (Normalno) 453 A med 60 s (Težka)
