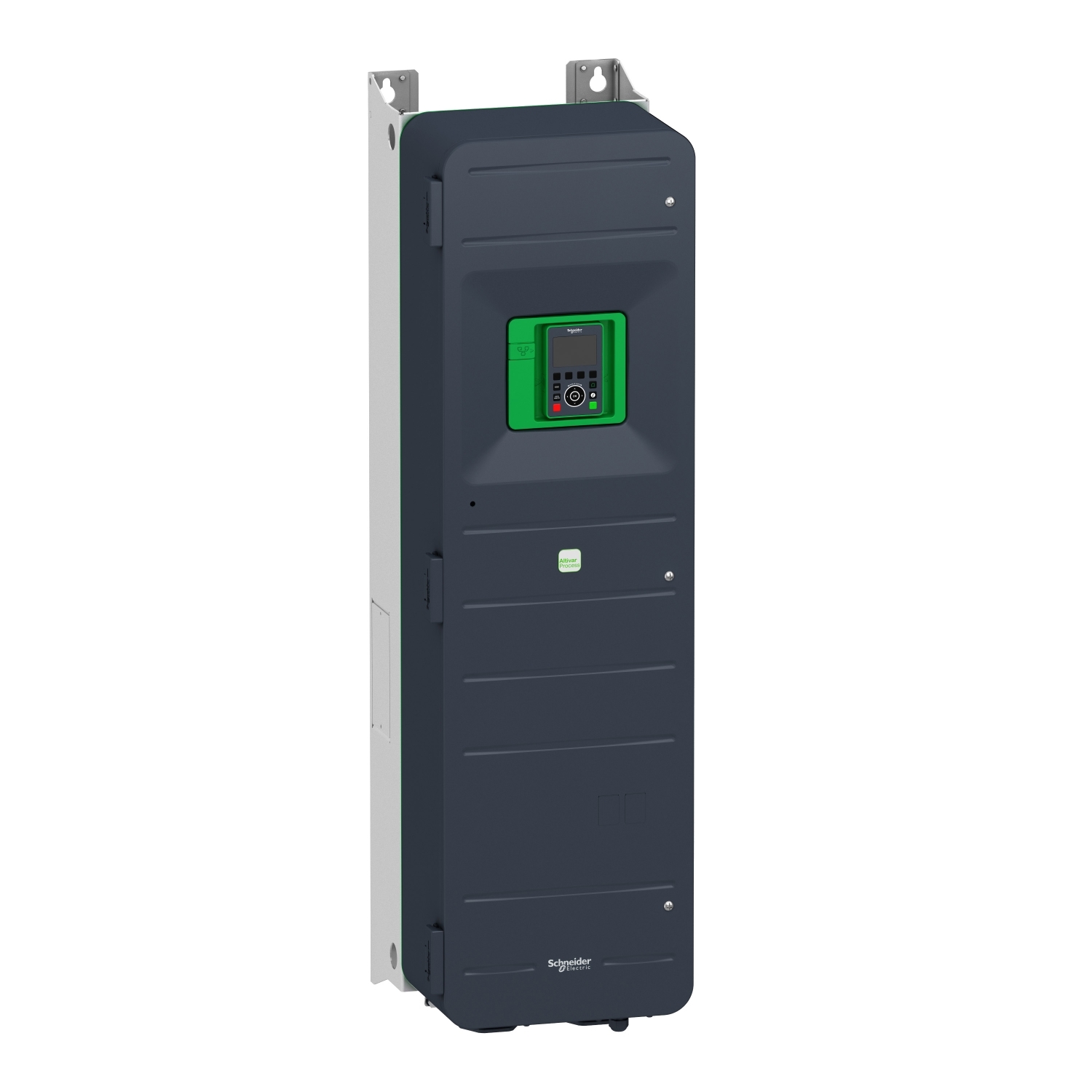

Frekvenčni pretvornik -ATV650 – 75 kW/100 HP – 380 do 480 V – IP55

ATV650D75N4

Podatkovni list: PDF

Predvidena odprema:

6.295,69 € z DDV

Frekvenčni pretvornik -ATV650 - 75 kW/100 HP - 380 do 480 V - IP55

Glavno

Serija izdelka	Altivar Process ATV600
Uporaba izdelka za specifične aplikacije	Proces in pripomočki
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Različica	Standardna različica
Kratko ime naprave	ATV650
Protokol komunikacijskih vrat	Modbus TCP Ethernet Modbus TCP
[Us] Nazivna napajalna napetost	380 do 480 V – 15 do 10 %
[Us] Nazivna napajalna npetost	380 do 480 V
Destinacija izdelka	Asinhroni motorji Sinhroni motorji
EMC filter	Integriran z 150 m v skladu s/z IEC 61800-3 Kategorija C3
IP stopnja zaščite	IP55 v skladu s/z IEC 60529 IP55 v skladu s/z IEC 61800-5-1
Tip hlajenja	Prisilna konvekcija
Frekvenca napajanja	50 do 60 Hz – 5 do 5 %
Moč motorja kW	55 kW (Težka) 75 kW (Normalno)
Moč motorja hp	60 hp Težka 100 hp Normalno
Linijski tok	84,2 A pri 480 V (Normalno) 81,4 A pri 380 V (Težka) 71,8 A pri 480 V (Težka) 131,3 A pri 380 V (Normalno)
Perspektivna linija Isc	50 kA
Navidezna moč	59,7 kVA pri 480 V (Težka) 93,7 kVA pri 480 V (Normalno)
Stalni izhodni tok	87 A za Težka 145 A pri 2,5 kHz za Normalno
Krmilni profil asinhronskega motorja	Standardni navorni moment Optimiziran način navora Optimiziran način navora
Krmilni profil sinhronskega motorja	Sinhroni reluktančni motor Motor s trajnim magnetom
Izhodna frekvenca pogona	0,1…500 Hz
Nazivna preklopna frekvenca	2,5 kHz
Preklopna frekvenca	2 do 8 kHz Nastavljiv 2,5 do 8 kHz z redukcijskim faktorjem
Varnostna funkcija	STO (varen izklop navora) SIL 3
Diskretna vhodna logika	16 prednastavljenih hitrosti
Opcijska kartica	Reža: Komunikacijski modul, Profinet Reža: Komunikacijski modul, DeviceNet Reža: Komunikacijski modul, Modbus TCP/EtherNet/IP Reža: Komunikacijski modul, CANopen marjetična veriga RJ45 Reža: Komunikacijski modul, CANopen SUB-D 9 Reža: Komunikacijski modul, CANopen Vijačne sponke Reža A/reža B: Digitalni in analogni I/O razširitveni modul Reža A/reža B: Izhodni razširitev relejni modul Reža: Komunikacijski modul, Ethernet IP/Modbus TCP/MD-Link Komunikacijski modul, BACnet MS/TP Komunikacijski modul, Ethernet Powerlink Reža: Komunikacijski modul, Profibus DP V1

Komplementarno

Montažni način	Stenska montaža
Število faz omrežja	3 faze
Maksimalna diskretna izhodna številka	0
Diskretni izhod tip	Relejni izhodi R1A, R1B, R1C 250 V AC 3000 mA Relejni izhodi R1A, R1B, R1C 30 V DC 3000 mA Relejni izhodi R2A, R2C 250 V AC 5000 mA Relejni izhodi R2A, R2C 30 V DC 5000 mA Relejni izhodi R3A, R3C 250 V AC 5000 mA Relejni izhodi R3A, R3C 30 V DC 5000 mA
Izhodna napetost	<= Napajalna napetost
Dovoljena začasna tokovna ojačitev	1,5 x In med 60 s (Težka) 1,1 x In med 60 s (Normalno)
Kompenzacija motornega drsenja	Ni na voljo v zakonu o trajnem magnetnem motorju Nastavljiv Je mogoče zatreti Nastavljiv
Pospeševanje in pojemanje ramp	Linearno nastavljivo ločeno od 0,01 do 9999 s
Fizični vmesnik	Ethernet 2-žična RS 485
Zaviranje v mirovanje	Z DC injekcijo
Tip zaščite	Varni navor: Motor Prekinitev faze motorja: Motor Toplotna zaščita: Pogon Varni navor: Pogon Pregrevanje: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Preobremenitev izhodne napetosti: Pogon Zaščita kratkega stika: Pogon Prekinitev faze motorja: Pogon Prenapetosti na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Izguba faze na linijskem napajanju: Pogon Prekoračitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon Toplotna zaščita: Motor
Hitrost prenosa	10, 100 Mbitov 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Frekvenčna ločljivost	Analogni vhod: 0,012/50 Hz Zaslonska enota: 0,1 Hz
Prenosni okvir	RTU
Električna povezava	Motor: Vijačni priključek 70 do 120 mm²/AWG 1/0 do 250 kcmil Na strani linije: Vijačni priključek 70 do 95 mm²/AWG 1 do 250 kcmil Krmiljenje: Odstranljivi vijačni terminali 0,5 do 1,5 mm²/AWG 20 do AWG 16
Tip priključka	RJ45 (Na daljinskem grafičnem terminalu) za Modbus serijski RJ45 (Na daljinskem grafičnem terminalu) za Ethernet/Modbus TCP
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Vrsta polarizacije	Brez impedance
Izmenjalni način	Polovični dupleks, celotni dupleks, avtonegociacija Ethernet/Modbus TCP
Število naslovov	1…247 za Modbus serijski
Metoda dostopa	Slave Modbus TCP
Napajanje	Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za digitalne vhode in STO: 24 V DC (21…27 V), <200 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Zunanje napajanje za digitalne vhode: 24 V DC (19…30 V), <1,25 mA, tip zaščite: Preobremenitev in zaščita kratkega stika
Lokalno signaliziranje	za Vgrajeno stanje komunikacije 3 LED (Dvobarvno) za Stanje komunikacijskega modula 4 LED (Dvobarvno) za Prisotnost napetosti 1 LED (Rdeča) za Lokalna diagnostika 3 LED
Širina	345 mm
Višina	1250 mm
Globina	375 mm
Teža izdelka	87 kg
Številka analognega vhoda	3
Tip analognega vhoda	AI1, AI2, AI3 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov AI1, AI2, AI3 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov AI2 Napetostni analogni vhod:- 10 do 10 V DC, impendanca: 31,5 kOhm, resolucija: 12 bitov
Maksimalna diskretna vhodna številka	8
Diskretni vhod tip	DI7, DI8 Programljiv kot pultni vhod: 0…30 kHz, 24 V DC (<= 30 V)
Združljivost vhoda	DI5, DI6: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68 STOA, STOB: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI1 do DI6: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2
Diskretna vhodna logika	Pozitivna logika (vir) (DI1 do DI8), 11 V (stanje 1) Negativna logika (sink) (DI1 do DI8), > 16 V (stanje 0), < 10 V (stanje 1)
Številka analognega izhoda	2
Tip analognega izhoda	S programsko opremo nastavljiva napetost AQ1, AQ2: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov S programsko opremo nastavljiv tok AQ1, AQ2: 0 do 20 mA, resolucija: 10 bitov S programsko opremo nastavljiv tok DQ-, DQ+: 30 V DC S programsko opremo nastavljiv tok DQ-, DQ+: 100 mA
Trajanje vzorčenja	5 ms +/- 1 ms (DI5, DI6) – Diskretni vhod 5 ms +/- 0,1 ms (AI1, AI2, AI3) – Analogni vhod 10 ms +/- 1 ms (AO1) – Analogni izhod 2 ms +/- 0,5 ms (DI1 do DI4) – Diskretni vhod
Natančnost	+/- 1 % AO1, AO2 za spremembo temperature 60 °C Analogni izhod +/- 0,6 % AI1, AI2, AI3 za spremembo temperature 60 °C Analogni vhod
Napaka linearnosti	AO1, AO2: +/- 0,2 % za Analogni izhod AI1, AI2, AI3: +/- 0,15 % maksimalne vrednosti za Analogni vhod
Številka izhodnega releja	3
Tip izhodnega releja	Konfiguracijska relejska logika R2: Zaporedni rele NO električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R3: Zaporedni rele NO električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R1: Napaka na releju NO/NC električna vzdržljivost 100000 ciklov
Čas osveževanja	Relejni izhod (R1, R2, R3): 5 ms (+/- 0,5 ms)
Minimalni preklopni tok	Relejni izhod R1, R2, R3: 5 mA pri 24 V DC
Maksimalen preklopni tok	Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1: 3 A pri 30 V DC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1, R2, R3 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 30 V DC Relejni izhod R1, R2, R3 na Upor obremenitev, cos phi = 1: 3 A pri 250 V AC
Izolativnost	Med močjo in krmilnimi terminali
Maksimalna izhodna frekvenca	500 kHz
Maksimalni vhodni tok	131,3 A
Izbira aplikacij za pogon s spremenljivo hitrostjo	Zgradbe – HVAC (gretje, prezračevanje in klimatizacija) Centrifugalni kompresor
Razpon moči motorja AC-3	55…100 kW pri 380…440 V 3 faze
Količina na set/komplet	1
Montaža omare	Stensko montirano
Maksimalni prehodni tok	132 A med 60 s (Težka) 159,5 A med 60 s (Normalno)
