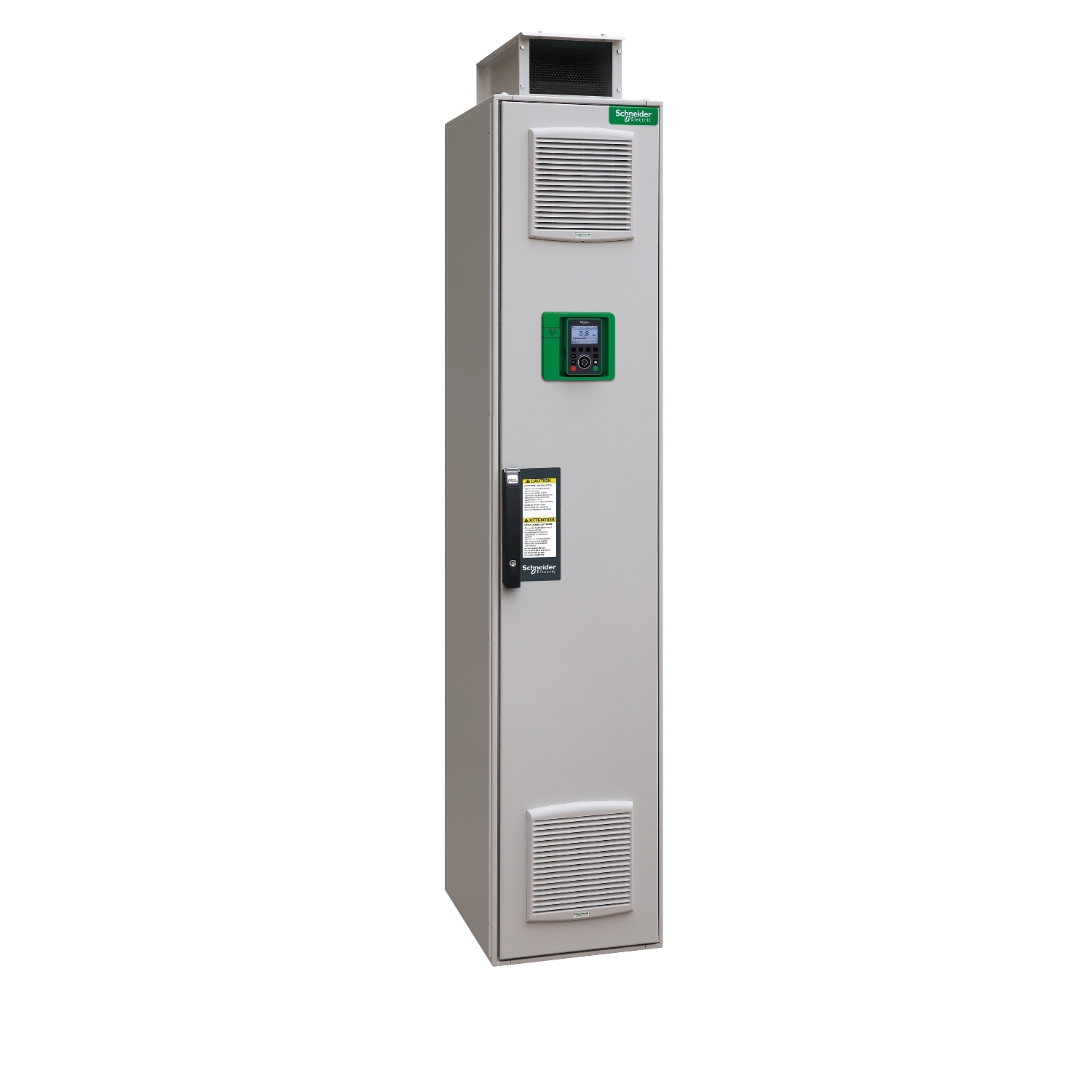

Frekvenčni pretvornik – ATV930 – 110 kW – 400/440 V – brez zavorne enote – IP21

ATV930C11N4F

Podatkovni list: PDF

Predvidena odprema:

11.025,99 € z DDV

Frekvenčni pretvornik - ATV930 - 110 kW - 400/440 V - brez zavorne enote - IP21

Glavno

Serija izdelka	Altivar Process ATV900
Aplikacija naprave	Industrijska aplikacija
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Destinacija izdelka	Asinhroni motorji Sinhroni motorji
Uporaba izdelka za specifične aplikacije	Postopek za industrijsko
Različica	Standardna različica Brez zaviralnega “chopper”
Število faz omrežja	3 faze
Montažni način	Stoječe
Protokol komunikacijskih vrat	Modbus TCP Ethernet/IP Modbus serijski
[Us] Nazivna napajalna napetost	380 do 440 V – 15 do 10 %
Stalni izhodni tok	211 A pri 2,5 kHz za Normalno 173 A pri 2,5 kHz za Težka
EMC filter	Integriran Z možnostjo plošče EMC
IP stopnja zaščite	IP21
Izbirni modul	Reža: Komunikacijski modul za Profibus DP V1 Reža: Komunikacijski modul za Profinet Reža: Komunikacijski modul za DeviceNet Reža: Komunikacijski modul za EtherCAT Reža: Komunikacijski modul za CANopen marjetična veriga RJ45 Reža: Komunikacijski modul za CANopen SUB-D 9 Reža: Komunikacijski modul za CANopen Vijačne sponke Reža A/reža B/reža C: Digitalni in analogni I/O razširitveni modul Reža A/reža B/reža C: Izhodni razširitev relejni modul Reža B: 5/12 V Vmesni modul digitalnega enkoderja Reža B: Analogni enkoderski vmesniški modul Reža B: Vmesniški modul resolver enkoderja Komunikacijski modul za Ethernet Powerlink
Diskretna vhodna logika	16 prednastavljenih hitrosti
Moč motorja kW	110,0 kW za Normalno 90,0 kW za Težka
Krmilni profil asinhronskega motorja	Standardni navorni moment Standardni navorni moment Optimiziran način navora
Krmilni profil sinhronskega motorja	Motor s trajnim magnetom Sinhroni reluktančni motor
Maksimalna izhodna frekvenca	599 Hz
Preklopna frekvenca	2,5 do 8 kHz z redukcijskim faktorjem 2 do 8 kHz Nastavljiv
Nazivna preklopna frekvenca	2,5 kHz
Linijski tok	207,0 A pri 380 V (Normalno) 174,0 A pri 380 V (Težka) 179,0 A pri 440 V (Normalno) 151,0 A pri 440 V (Težka)
Navidezna moč	135 kVA pri 400 V (Normalno) 113 kVA pri 400 V (Težka)
Maksimalni prehodni tok	253 A med 60 s (Normalno) 260 A med 60 s (Težka)
Omrežna frekvenca	50 do 60 Hz
Perspektivna linija Isc	50 kA

Komplementarno

Maksimalna diskretna vhodna številka	10
Diskretni vhod tip	DI1 do DI8 Programljiv, 24 V DC (<= 30 V), impendanca: 3.5 kOhm DI7, DI8 Programljiv kot pultni vhod: 0…30 kHz, 24 V DC (<= 30 V) STOA, STOB Varni navor, 24 V DC ( 2,2 kOhm
Maksimalna diskretna izhodna številka	2
Diskretni izhod tip	Logični izhod DQ+ 0…1 kHz <= 30 V DC 100 mA Programljiv kot pulzni izhod DQ+ 0…30 kHz <= 30 V DC 20 mA Logični izhod DQ- 0…1 kHz <= 30 V DC 100 mA
Številka analognega vhoda	3
Tip analognega vhoda	AI1, AI2, AI3 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 30 kOhm, resolucija: 12 bitov AI1, AI2, AI3 s programsko opremo nastavljiv tok: 0 do 20 mA/4 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov
Številka analognega izhoda	2
Tip analognega izhoda	S programsko opremo nastavljiva napetost AQ1, AQ2: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov S programsko opremo nastavljiv tok AQ1, AQ2: 0 do 20 mA impendanca 500 Ohm, resolucija: 10 bitov
Številka izhodnega releja	3
Tip izhodnega releja	Konfiguracijska relejska logika R1: Napaka na releju NO/NC električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R2: Zaporedni rele NO električna vzdržljivost 1000000 ciklov Konfiguracijska relejska logika R3: Zaporedni rele NO električna vzdržljivost 1000000 ciklov
Maksimalen preklopni tok	Relejni izhod R1 na Upor obremenitev, cos phi = 1: 3 A pri 250 V AC Relejni izhod R1 na Upor obremenitev, cos phi = 1: 3 A pri 30 V DC Relejni izhod R1 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 30 V DC Relejni izhod R2, R3 na Upor obremenitev, cos phi = 1: 5 A pri 250 V AC Relejni izhod R2, R3 na Upor obremenitev, cos phi = 1: 5 A pri 30 V DC Relejni izhod R2, R3 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R2, R3 na Induktivno obremenitev, cos phi = 0,4 in L/D7 ms: 2 A pri 30 V DC
Minimalni preklopni tok	Relejni izhod R1, R2, R3: 5 mA pri 24 V DC
Fizični vmesnik	Ethernet 2-žična RS 485
Tip konektorja	2 RJ45 1 RJ45
Metoda dostopa	Slave Modbus TCP
Hitrost prenosa	10, 100 Mbitov 4,8 kbps 9600 bitov/s 19200 bitov/s
Prenosni okvir	RTU
Število naslovov	1…247
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Vrsta polarizacije	Brez impedance
Možnost delovanja v 4 kvadrantih	Ne
Pospeševanje in pojemanje ramp	Linearno nastavljivo ločeno od 0,01 do 9999 s
Kompenzacija motornega drsenja	Ni na voljo v zakonu o trajnem magnetnem motorju Je mogoče zatreti Avtomatsko ne glede na obremenitev Nastavljiv
Zaviranje v mirovanje	Z DC injekcijo
Vgrajen zavorni “chopper”	Ne
Maksimalni vhodni tok	207,0 A
Maksimalna izhodna napetost	440,0 V
Relativna toleranca simetrične omrežne frekvence	5 %
Tok osnovne obremenitve pri visoki preobremenitvi	173,0 A
Tok osnovne obremenitve pri visoki preobremenitvi	211,0 A
Razpršena moč v W	2530 W, frekvenca preklopa: 2,5 kHz (Normalno) 2010 W, frekvenca preklopa: 2,5 kHz (Težka)
Z varnostno funkcijo Safely Limited Speed (SLS)	Da
Z varnostno funkcijo Safe brake management (SBC/SBT)	Da
Z varnostno funkcijo Safe Operating Stop (SOS)	Ne
Z varnostno funkcijo Safe Position (SP)	Ne
Z varnostno funkcijo Safe programmable logic	Ne
Z varnostno funkcijo Safe Speed Monitor (SSM)	Ne
Z varnostno funkcijo Safe Stop 1 (SS1)	Da
Z varnostno funkcijo Safe Stop 2 (SS2)	Ne
Z varnostno funkcijo Safe torque off (STO)	Da
Z varnostno funkcijo Safely Limited Position (SLP)	Ne
Z varnostno funkcijo Safe Direction (SDI)	Ne
Tip zaščite	Toplotna zaščita: Motor Varni navor: Motor Prekinitev faze motorja: Motor Toplotna zaščita: Pogon Varni navor: Pogon Pregrevanje: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Preobremenitev izhodne napetosti: Pogon Zaščita kratkega stika: Pogon Prekinitev faze motorja: Pogon Prenapetosti na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Izguba faze na linijskem napajanju: Pogon Prekoračitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon
Količina na set/komplet	1
Širina	400 mm
Višina	2150 mm
Globina	605 mm
Teža izdelka	310 kg
Električna povezava	Krmiljenje: Odstranljivi vijačni terminali 0,5 do 1,5 mm² Na strani linije: M12 zbiralka Motor: M12 zbiralka
Hitrost prenosa	10/100 Mbitov/s za Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/s za Modbus serijski
Izmenjalni način	Polovični dupleks, celotni dupleks, avtonegociacija Ethernet IP/Modbus TCP
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete za Modbus serijski
Tip polarizacije	Brez impedance za Modbus serijski
Število naslovov	1…247 za Modbus serijski
Napajanje	Zunanje napajanje za digitalne vhode: 24 V DC (19…30 V), <1,25 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za digitalne vhode in STO: 24 V DC (21…27 V), <200 mA, tip zaščite: Preobremenitev in zaščita kratkega stika
Lokalno signaliziranje	Lokalna diagnostika: 3 LED (Mono/dvobarvni) Vgrajeno stanje komunikacije: 5 LED (Dvobarvno) Stanje komunikacijskega modula: 2 LED (Dvobarvno) Prisotnost napetosti: 1 LED (Rdeča)
Združljivost vhoda	DI1 do DI8: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI7, DI8: Impulzni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68 STOA, STOB: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2
Diskretna vhodna logika	Pozitivna logika (vir) (DI1 do DI8), 11 V (stanje 1) Negativna logika (sink) (DI1 do DI8), > 16 V (stanje 0), < 10 V (stanje 1) Pozitivna logika (vir) (DI7, DI8), 2,5 V (stanje 1) Pozitivna logika (vir) (STOA, STOB), 11 V (stanje 1)
Trajanje vzorčenja	2 ms +/- 0,5 ms (DI1 do DI8) – Diskretni vhod 5 ms +/- 1 ms (DI7, DI8) – Impulzni vhod 1 ms +/- 1 ms (AI1, AI2, AI3) – Analogni vhod 5 ms +/- 1 ms (AQ1, AQ2) – Analogni izhod
Natančnost	+/- 0,6 % AI1, AI2, AI3 za spremembo temperature 60 °C Analogni vhod +/- 1 % AQ1, AQ2 za spremembo temperature 60 °C Analogni izhod
Napaka linearnosti	AI1, AI2, AI3: +/- 0,15 % maksimalne vrednosti za Analogni vhod AQ1, AQ2: +/- 0,2 % za Analogni izhod
Čas osveževanja	Relejni izhod (R1, R2, R3): 5 ms (+/- 0,5 ms)
Izolativnost	Med močjo in krmilnimi terminali
