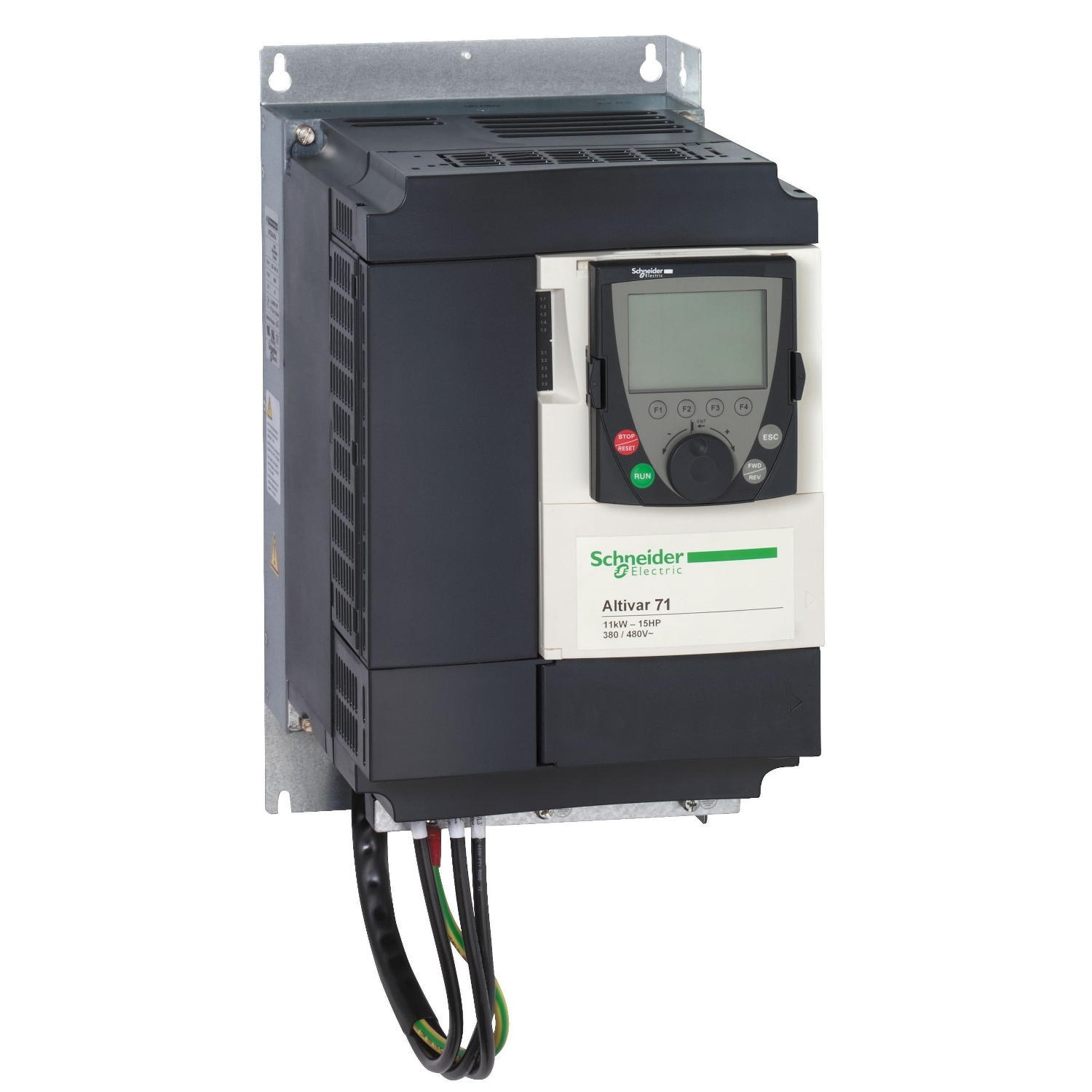

Frekvenčni pretvornik – ATVLift – 7,5 kW – 10 Hp – 480 V – fil. EMC

ATV71LD17N4Z

Podatkovni list: PDF

Predvidena odprema:

1.645,66 € z DDV

Frekvenčni pretvornik - ATVLift - 7,5 kW - 10 Hp - 480 V - fil. EMC

Glavno

Destinacija izdelka	Asinhroni motorji Sinhroni motorji
Linijski tok	27 A 380 V 3 faze 7.5 kW / 10 hp 22.2 A 480 V 3 faze 7.5 kW / 10 hp
Različica	Z integriranim 7-segmentnim prikazovalnim terminalom
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Število faz omrežja	3 faze
Protokol komunikacijskih vrat	CANopen Modbus
Uporaba izdelka za specifične aplikacije	Dvigalo/dvižno
Moč motorja hp	10 hp, 3 faze pri 380 do 480 V
Frekvenca napajanja	50 do 60 Hz – 5 do 5 %
Ponudba izdelkov	Altivar Lift
Moč motorja kW	7.5 kW, 3 faze pri 380 do 480 V
[Us] Nazivna napajalna napetost	380 do 480 V – 15 do 10 %
Omejitve napajalne napetosti	323-528 V
EMC filter	Integriran
Kratko ime naprave	ATV71

Komplementarno

Omrežna frekvenca	47,5 do 63 Hz
Diskretna vhodna logika	Pozitivna logika LI6)Če je konfiguriran kot logični vhod, 11 V Negativna logika LI6)Če je konfiguriran kot logični vhod, > 16 V, < 10 V Pozitivna logika LI1 do LI5), 11 V Negativna logika LI1 do LI5), > 16 V, < 10 V Pozitivna logika PWR), 17 V
Tip kabla	Brez montažnega kompleta: 1 žica/eIEC kabel pri 45 °C, Baker 90 °C / XLPE/EPR Brez montažnega kompleta: 1 žica/eIEC kabel pri 45 °C, Baker 70 °C / PVC Z IP21 ali IP31 kompletom: 3 žica/eIEC kabel pri 40 °C, Baker 70 °C / PVC S kompletom za NEMA tip 1: 3 žica/eUL 508 kabel pri 40 °C, Baker 75 °C / PVC
Tip analognega izhoda	AO1 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 470 Ohm, resolucija: 10 bitov AO1 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 500 Ohm, resolucija: 10 bitov AO1 s programsko opremo nastavljiv logični izhod 10 V 20-20 A
Fizični vmesnik	2-žična RS 485 za Modbus
Tip diskretnega izhoda	Konfiguracijska relejska logika: (R1A, R1B, R1C) NO/NC – 100000 ciklov Konfiguracijska relejska logika: (R2A, R2B) Ne – 100000 ciklov
Krmilni profil asinhronskega motorja	Krmiljenje vektorja pretoka brez senzorja, ENA (prilagoditev energije) sistem Krmiljenje vektorja pretoka s senzorjem, standardno Razmerje napetost/frekvenca – varčevanje z energijo, kvadratni U/f Vektorski nadzor brez senzorja, standard Razmerje napetost/frekvenca, 5 točk Krmiljenje vektorja pretoka brez senzorja, 2 točki Razmerje napetost/frekvenca, 2 točki
Maksimalen preklopni tok	5 A pri 250 V AC na Upor obremenitev – Cos fi = 1 – L/R = 0 ms (R1, R2) 5 A pri 30 V DC na Upor obremenitev – Cos fi = 1 – L/R = 0 ms (R1, R2) 2 A pri 250 V AC na Induktivno obremenitev – Cos fi = 0.4 – L/R = 7 ms (R1, R2) 2 A pri 30 V DC na Induktivno obremenitev – Cos fi = 0.4 – L/R = 7 ms (R1, R2)
Podatkovni format	8 bitov, 1 postanek, soda pariteta za Modbus Na sprednji strani 8 bitov, liha ali brez nastavljive paritete za Modbus Na sponki
Izolacijska upornost	> 1 MOhm 500 V DC za 1 minuto do ozemljitve
Odzivni čas	R1A, R1B, R1C 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i R2A, R2B 7 ms, toleranca+/- 0,5 ms za Diskretniizhod/i AO1 2 ms, toleranca+/- 0,5 ms za Analogniizhod/i <= 100 ms v STO (Safe Torque Off)
Minimalni upor prekinitve	12 Ohm
Dielektrična trdnost	3535 V DC Med ozemljitvenimi in napajalnimi terminali 5092 V DC Med krmiljenjem in napajalnimi terminali
Navidezna moč	17.8 kVA 380 V 3 faze 7.5 kW / 10 hp
Ločljivost frekvence	Zaslonska enota: 0,1 Hz Analogni vhod: 0,024/50 Hz
Preklopna frekvenca	1 do 16 kHz Nastavljiv
Število analognih vhodov	2
Kompenzacija motornega drsenja	Ni na voljo v razmerju napetosti/frekvence (2 ali 5 točk) Avtomatsko ne glede na obremenitev Nastavljiv Zatiralni
Število diskretnih izhodov	2
Prenosni okvir	RTU za Modbus
Hitrost prenosa	9600 bps, 19200 bps za Modbus Na sprednji strani 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps za Modbus Na sponki 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps za CANopen
Metoda dostopa	Podrejeni CANopen
Hitrostno območje	1-100 za Asinhronski motor V odprozančnem načinu, brez hitrostne povratne zanke 1-50 za Sinhronski motor V odprozančnem načinu, brez hitrostne povratne zanke 1-1000 za Asinhronski motor V zaprtozančnem načinu s enkodersko povratno zanko
Število diskretnih vhodov	7
Lokalno signaliziranje	1 LED (Rdeča) for Napetost pogona
Napaka linearnosti	+/- 0,15 % maksimalne vrednosti AI1-/Al 1+, AI2) +/- 0,2 % AO1)
Število naslovov	1-247 za Modbus 1-127 za CANopen
Tip analognega vhoda	AI2 s programsko opremo nastavljiva napetost: 0 do 10 V DC 24 V maks, impendanca: 30000 Ohm, resolucija: 11 bitov AI1-/Al 1+ Bipolarna diferencialna napetost:+/- 10 V DC 24 V maks, resolucija: 11 bitov + znak AI2 s programsko opremo nastavljiv tok: 0 do 20 mA, impendanca: 242 Ohm, resolucija: 11 bitov
Perspektivna linija Isc	22 kA 3 faze
Trajanje vzorčenja	2 ms +/- 0,5 ms LI6)Če je konfiguriran kot logični vhod – Diskretni 2 ms +/- 0,5 ms LI1 do LI5) – Diskretni 2 ms +/- 0,5 ms AI1-/Al 1+) – Analogni 2 ms +/- 0,5 ms Al 2) – Analogni
Opcijska kartica	Komunikacijska kartica za Modbus TCP Komunikacijska kartica za Fipio Komunikacijska kartica za Modbus/Uni-Telway Komunikacijska kartica za Modbus Plus Komunikacijska kartica za Ethernet/IP Komunikacijska kartica za DeviceNet Komunikacijska kartica za Profibus DP Komunikacijska kartica za Profibus DP V1 Komunikacijska kartica za Interbus-S Komunikacijska kartica za CC-Link Vmesniška kartica za enkoder I/O razširitvena kartica Krmilnik v Programljiv i kartici Overhead crane card
Pospeševanje in pojemanje ramp	Avtomatsko prilagajanje rampe, če je zavorna zmogljivost prekoračena z uporabo upora Linearno nastavljivo ločeno od 0,01 do 9000 s S, U ali prilagojen
Izhodna frekvenca pogona	0-599 Hz
Natančnost navora	+/- 5 % V zaprtozančnem načinu s enkodersko povratno zanko +/- 15 % V odprozančnem načinu, brez hitrostne povratne zanke
Prehodni presežek navora	170-170 %, +/- 10 % 60 s 220-220 %, +/- 10 % 2 s
Natančnost	+/- 0,6 % (AI1-/Al 1+) za spremembo temperature 60 °C +/- 0,6 % (AI2) za spremembo temperature 60 °C +/- 1 % (AO1) za spremembo temperature 60 °C
Tip priključka	1 RJ45 (Na sprednji strani) za Modbus 1 RJ45 (Na sponki) za Modbus Moški SUB-D 9 na RJ45 za CANopen
Električna povezava	Terminal, vpenjalna zmogljivost: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1…LI6, PWR) Terminal, vpenjalna zmogljivost: 6 mm², AWG 8 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
Maksimalni prehodni tok	23.9 A2 s 3 faze / 7.5 kW / 10 hp
Tip diskretnega vhoda	Programabilni LI1 do LI5)24 V DC Stopnja 1 PLC – 3500 Ohm Nastavljivo s stikalom LI6)24 V DC Stopnja 1 PLC – 3500 Ohm S stikalom nastavljiva PTC sonda LI6) – 0-6 – 1500 Ohm Varnostni vhod PWR)24 V DC – 1500 Ohm
Številka analognega izhoda	1
Minimalni preklopni tok	3 mA pri 24 V DC za Konfiguracijska relejska logika
Izolacija	Električni med močjo in regulacijo
Zatezni moment	3 N.m, 26,5 lb,in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) 0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1…LI6, PWR)
Izhodna napetost	<= Napajalna napetost
Nazivna preklopna frekvenca	8 kHz
Tip polarizacije	Brez impedance za Modbus
Tip zaščite	Zaščita pred pregrevanjem: Pogon Toplotna zaščita: Pogon Kratki stik med fazami motorja: Pogon Vhode fazne zavore: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Prenapetosti na DC vodilu: Pogon Zavora na krmilnem tokokrogu: Pogon Proti prekoračitvi omejitve hitrosti: Pogon Podnapetost linijskega napajanja: Pogon Linijska napajalna prenapetost: Pogon Proti izgubi vhodne faze: Pogon Toplotna zaščita: Motor Prekinitev faze motorja: Motor Odstranitev moči: Motor
Napajanje	Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 A, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje: 24 V DC (21-27 V), <200 A, tip zaščite: Preobremenitev in zaščita kratkega stika
Zavorni moment	30 % Brez zavornega upora <= 150 % z zavornim ali dvižnim uporom
Nominalni izhodna moč	17.6 A 4 kHz 380 V 3 faze 7.5 kW / 10 hp 14 A 4 kHz 460 V 3 faze 7.5 kW / 10 hp
Krmilni profil sinhronskega motorja	Vektorsko krmiljenje s senzorjem, standardno Krmiljenje vektorja brez senzorja, standard
