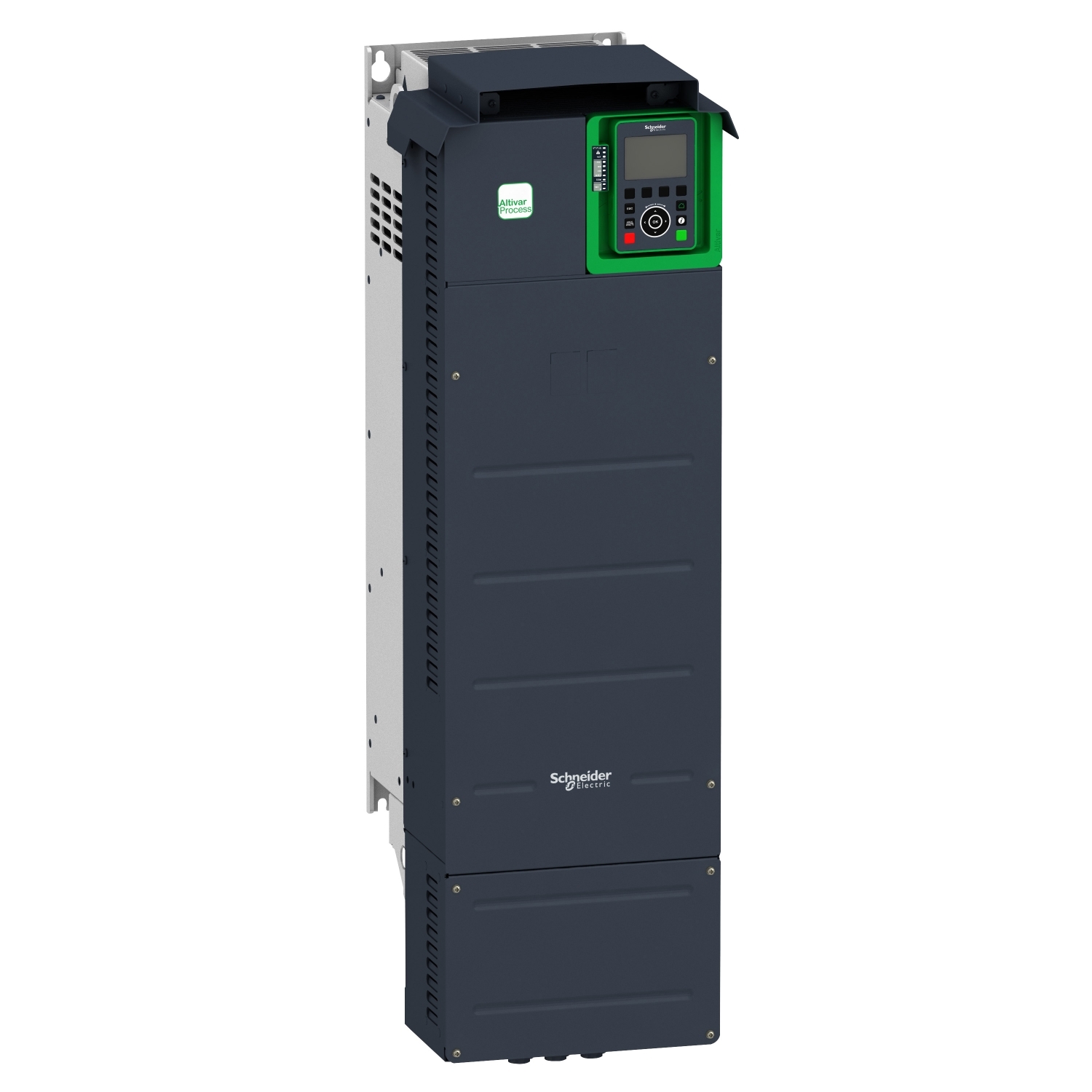

Frekvenčni pretvornik – – ATV930 – 30 kW – 200/240 V – IP21

ATV930D30M3C

Podatkovni list: PDF

Predvidena odprema:

3.081,23 € z DDV

Frekvenčni pretvornik - - ATV930 - 30 kW - 200/240 V - IP21

Glavno

Destinacija izdelka	Sinhroni motorji Asinhroni motorji
Izdelek ali sestavni del	Pogon s spremenljivo hitrostjo
Relativna toleranca simetrične omrežne napetosti	10 %
Število vhodnih faz	3
Opcijska kartica	Reža: Komunikacijski modul za Profibus DP V1 Reža: Komunikacijski modul za Profinet Reža: Komunikacijski modul za DeviceNet Reža: Komunikacijski modul za EtherCAT Reža: Komunikacijski modul za CANopen marjetična veriga RJ45 Reža: Komunikacijski modul za CANopen SUB-D 9 Reža: Komunikacijski modul za CANopen Vijačne sponke Reža A/reža B/reža C: Digitalni in analogni I/O razširitveni modul Reža A/reža B/reža C: Izhodni razširitev relejni modul Reža B: 5/12 V Vmesni modul digitalnega enkoderja Reža B: Analogni enkoderski vmesniški modul Reža B: Vmesniški modul resolver enkoderja Komunikacijski modul za Ethernet Powerlink
Ponudba izdelkov	Altivar Process ATV900
Moč motorja kW	30.0 kW za Normalno 22.0 kW za Težka obremenitev/visoka zmogljivost
Montažni način	Stenska montaža
EMC filter	Integriran Z možnostjo plošče EMC
Število faz omrežja	3 faze
Različica	Standardna različica Brez zaviralnega “chopper”
Relativna toleranca simetrične omrežne frekvence	5 %
IP stopnja zaščite	IP21
Protokol komunikacijskih vrat	Modbus serijski Modbus TCP Ethernet/IP
Nominalni izhodna moč	123.0 A
Uporaba izdelka za specifične aplikacije	Postopek za industrijsko
Oblikovanje frekvenčnega pretvornika	U pretvornik
Število izhodnih faz	3
Stopnja zaščite	UL tip 1
[Us] Nazivna napajalna napetost	200 do 240 V 200 do 240 V – 15 do 10 %
Stalni izhodni tok	123 A pri 2,5 kHz za Normalno 92.6 A pri 2,5 kHz za Težka obremenitev/visoka zmogljivost
Aplikacija naprave	Industrijska aplikacija

Komplementarno

Omrežna frekvenca	50 do 60 Hz
Izguba energije v W	Naravna konvekcija: 129 W pri 200 V, frekvenca preklopa: 2,5 kHz Prisilna konvekcija: 862 W pri 200 V, frekvenca preklopa: 2,5 kHz
Število HW vmesnikov PROFINET	0
Število HW vmesnikov ind. Ethernet	2
Maksimalen preklopni tok	Relejni izhod R1 na Upor obremenitev, cos phi = 1 : 3 A pri 250 V AC Relejni izhod R1 na Upor obremenitev, cos phi = 1 : 3 A pri 30 V DC Relejni izhod R1 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R1 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC Relejni izhod R2, R3 na Upor obremenitev, cos phi = 1 : 5 A pri 250 V AC Relejni izhod R2, R3 na Upor obremenitev, cos phi = 1 : 5 A pri 30 V DC Relejni izhod R2, R3 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 250 V AC Relejni izhod R2, R3 na Induktivno obremenitev, cos phi = 0.4 in L/D7 ms: 2 A pri 30 V DC
Možnost delovanja v 4 kvadrantih	Da
Izmenjalni način	Polovični dupleks, celotni dupleks, avtonegociacija Ethernet IP/Modbus TCP
Lokalno signaliziranje	Lokalna diagnostika: 3 LED (Mono/dvobarvni) Vgrajeno stanje komunikacije: 5 LED (Dvobarvno) Stanje komunikacijskega modula: 2 LED (Dvobarvno) Prisotnost napetosti: 1 LED (Rdeča)
Podporni protokol za INTERBUS-Safety	Ne
Nominalna izhodna moč	30.0 W
Maks. asociirana povez. varoval. (˝assoc. fuse rating˝)	160.0 A
Tip polarizacije	Brez impedance Brez impedance za Modbus serijski
Tip izhodnega releja	Konfiguracijska relejska logika R1: Napaka na releju NO/NC električna vzdržljivost 100000 ciklov Konfiguracijska relejska logika R2: Zaporedni rele Ne električna vzdržljivost 1000000 ciklov Konfiguracijska relejska logika R3: Zaporedni rele Ne električna vzdržljivost 1000000 ciklov
Možnost 1-faznega toka nizke porabe	Ne
Maksimalni prehodni tok	147.6 A med 60 s (Normalno) 138.9 A med 60 s (Težka obremenitev/visoka zmogljivost)
Podporni protokol za CAN	Da
Dovoljena uporaba na domačem in poslovnem območju	Ne
Kompenzacija motornega drsenja	Nastavljiv Je mogoče zatreti Ni na voljo v zakonu o trajnem magnetnem motorju Avtomatsko ne glede na obremenitev
Hitrost prenosa	10/100 Mbitov/s za Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/s za Modbus serijski 10, 100 Mbitov 4,8 kbps 9600 bitov/s 19200 bitov/s
Izguba moči glede na napravo, odvisna od toka	1246.0 W
Število HW vmesnikov vzporedni	0
Napaka linearnosti	AI1, AI2, AI3: +/- 0,15 % maksimalne vrednosti za Analogni vhod AQ1, AQ2: +/- 0,2 % za Analogni izhod
Število naslovov	1-247 za Modbus serijski 1-247
Širina	290 mm
Podporni protokol za KNX	Ne
Globina	325.5 mm
Dovoljena uporaba na industrijskem območju	Da
Vhod računalnika	Da
Podporni protokol za ostale zbiralčne sisteme	Ne
Električna povezava	Krmiljenje: Vijačni priključek 0,5 do 1,5 mm²/AWG 20 do AWG 16 Na strani linije: Vijačni priključek 70 do 120 mm²/AWG 1/0 do 250 kcmil DC vodilo: Vijačni priključek 70 do 120 mm²/AWG 1/0 do 250 kcmil Motor: Vijačni priključek 70 do 120 mm²/AWG 2/0 do 250 kcmil
Maksimalna izhodna frekvenca	599 Hz
Z varnostno funkcijo Safe brake management (SBC/SBT)	Da
Maksimalna izhodna napetost	240.0 V
Tok osnovne obremenitve pri visoki preobremenitvi	92.6 A 123.0 A
Prenosni okvir	RTU
Podporni protokol za SERCOS	Ne
Število HW vmesnikov USB	0
Podporni protokol za ASI	Ne
Podporni protokol za PROFINET CBA	Da
Kompatibilnost vhodov	DI1 do DI8: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2 DI7, DI8: Impulzni vhod Stopnja 1 PLC v skladu s/z IEC 65A-68 STOA, STOB: Diskretni vhod Stopnja 1 PLC v skladu s/z IEC 61131-2
Številka analognega izhoda	2
Diskretna vhodna logika	16 prednastavljenih hitrosti Pozitivna logika (vir) (DI1 do DI8), 11 V (stanje 1) Negativna logika (sink) (DI1 do DI8), > 16 V (stanje 0), < 10 V (stanje 1) Pozitivna logika (vir) (DI7, DI8), 2,5 V (stanje 1) Pozitivna logika (vir) (STOA, STOB), 11 V (stanje 1)
Čas osveževanja	Relejni izhod (R1, R2, R3): 5 ms (+/- 0,5 ms)
Podporni protokol za EtherNet/IP	Da
Število vhodov, brez potenciala	0
Število vhodov, dvosmerni, brez potenciala	0
Z varnostno funkcijo Safe programmable logic	Ne
Nazivna preklopna frekvenca	2,5 kHz
Izguba energije neodvisna od statičnega toka	33.0 W
Tip diskretnega vhoda	DI1 do DI8 Programabilni, 24 V DC (<= 30 V), impendanca: 3.5 kOhm DI7, DI8 Programljiv kot pultni vhod: 0-30 kHz, 24 V DC (<= 30 V) STOA, STOB Varni navor, 24 V DC ( 2,2 kOhm
Tip zaščite	Toplotna zaščita: Motor Varni navor: Motor Prekinitev faze motorja: Motor Toplotna zaščita: Pogon Varni navor: Pogon Pregrevanje: Pogon Nadtok med izhodnimi fazami in ozemljitvijo: Pogon Preobremenitev izhodne napetosti: Pogon Zaščita kratkega stika: Pogon Prekinitev faze motorja: Pogon Prenapetosti na DC vodilu: Pogon Linijska napajalna prenapetost: Pogon Podnapetost linijskega napajanja: Pogon Izguba faze na linijskem napajanju: Pogon Prekoračitev hitrosti: Pogon Zavora na krmilnem tokokrogu: Pogon
Število HW vmesnikov serijski TTY	0
Napajanje	Zunanje napajanje za digitalne vhode: 24 V DC (19-30 V), <1.25 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za referenčni potenciomer (1 do 10kOhm): 10,5 V DC +/- 5 %, <10 mA, tip zaščite: Preobremenitev in zaščita kratkega stika Notranje napajanje za digitalne vhode in STO: 24 V DC (21-27 V), <200 mA, tip zaščite: Preobremenitev in zaščita kratkega stika
Število vmesnikov HW drugo	0
Z varnostno funkcijo Safely Limited Speed (SLS)	Da
Perspektivna linija Isc	50 kA
Linijski tok	104.7 A pri 200 V (Normalno) 78.3 A pri 200 V (Težka obremenitev/visoka zmogljivost) 88.6 A pri 240 V (Normalno) 67.1 A pri 240 V (Težka obremenitev/visoka zmogljivost)
Tip analognega izhoda	S programsko opremo nastavljiva napetost AQ1, AQ2: 0 do 10 V DC impendanca 470 Ohm, resolucija: 10 bitov S programsko opremo nastavljiv tok AQ1, AQ2: 0 do 20 mA impendanca 500 Ohm, resolucija: 10 bitov
Tip diskretnega izhoda	Logični izhod DQ+ 0-1 kHz <= 30 V DC 100 mA Programljiv kot pulzni izhod DQ+ 0-30 kHz <= 30 V DC 20 mA Logični izhod DQ- 0-1 kHz <= 30 V DC 100 mA
Krmilni profil asinhronskega motorja	Standardni navorni moment Optimiziran način navora Standardni navorni moment
Podporni protokol za INTERBUS	Ne
Podatkovni format	8 bitov, konfigurabilna liha, soda pariteta ali brez paritete za Modbus serijski 8 bitov, konfigurabilna liha, soda pariteta ali brez paritete
Navidezna moč	36.8 kVA pri 240 V (Normalno) 27.9 kVA pri 240 V (Težka obremenitev/visoka zmogljivost)
Mejna vrednost EMC (v skladu z zahtevami)	Ne
Teža izdelka (neto)	56.6 kg
Z varnostno funkcijo Safe Direction (SDI)	Ne
Preklopna frekvenca	1 do 8 kHz Nastavljiv 2,5 do 8 kHz z redukcijskim faktorjem
Število analognih vhodov	3
Podporni protokol za MODBUS	Da
Število diskretnih izhodov	2
Podporni protokol za DeviceNet Safety	Ne
Z varnostno funkcijo Safe Position (SP)	Ne
Z varnostno funkcijo Safely Limited Position (SLP)	Ne
Metoda dostopa	Podrejeni Modbus TCP
Z varnostno funkcijo Safe Operating Stop (SOS)	Ne
Število diskretnih vhodov	10
Podporni protokol za BACnet	Ne
Podporni protokol za LON	Ne
Material ohišja	Jeklena pločevina
Z varnostno funkcijo Safe Stop 2 (SS2)	Ne
Z varnostno funkcijo Safe Stop 1 (SS1)	Da
Tip analognega vhoda	AI1, AI2, AI3 s programsko opremo nastavljiva napetost: 0 do 10 V DC, impendanca: 30 kOhm, resolucija: 12 bitov AI1, AI2, AI3 s programsko opremo nastavljiv tok: 0 do 20 mA/4 do 20 mA, impendanca: 250 Ohm, resolucija: 12 bitov
Podporni protokol za PROFIsafe	Ne
Trajanje vzorčenja	2 ms +/- 0,5 ms (DI1 do DI8) – Diskretni vhod 5 ms +/- 1 ms (DI7, DI8) – Impulzni vhod 1 ms +/- 1 ms (AI1, AI2, AI3) – Analogni vhod 5 ms +/- 1 ms (AQ1, AQ2) – Analogni izhod
Podporni protokol za Foundation Fieldbus	Ne
Podporni protokol za TCP/IP	Da
Optični vmesnik prisoten	Ne
Število HW vmesnikov serijski RS422	0
Višina	922 mm
Pospeševanje in pojemanje ramp	Linearno nastavljivo ločeno od 0,01 do 9999 s
Protokol kodirnika	1 Vpp EnDat 2.2 Razreševalnik RS 422 SSI 24V SSI 5V TTL/HTL
Podporni protokol za AS-Interface Safety at Work	Ne
Podporni protokol za SafetyBUS P	Ne
Z varnostno funkcijo Safe Speed Monitor (SSM)	Ne
Število izhodnega releja	3
Z varnostno funkcijo Safe torque off (STO)	Da
Podporni protokol za PROFIBUS	Da
Število HW vmesnikov serijski RS485	1
Natančnost	+/- 0,6 % AI1, AI2, AI3 za spremembo temperature 60 °C Analogni vhod +/- 1 % AQ1, AQ2 za spremembo temperature 60 °C Analogni izhod
Število HW vmesnikov serijski RS232	0
Tip priključka	2 RJ45 1 RJ45
Podporni protokol za Data-Highway	Ne
Podporni protokol za PROFINET IO	Da
Prisoten delovni element	Da
Fizični vmesnik	Ethernet 2-žična RS 485
Minimalni preklopni tok	Relejni izhod R1, R2, R3: 5 mA pri 24 V DC
Podporni protokol za DeviceNet	Ne
Izolativnost	Med močjo in krmilnimi terminali
Vgrajen zavorni “chopper”	Da
Količina na set/komplet	1
Podporni protokol za SUCONET	Ne
Zaviranje v mirovanje	Z DC injekcijo
Krmilni profil sinhronskega motorja	Motor s trajnim magnetom Sinhroni reluktančni motor
