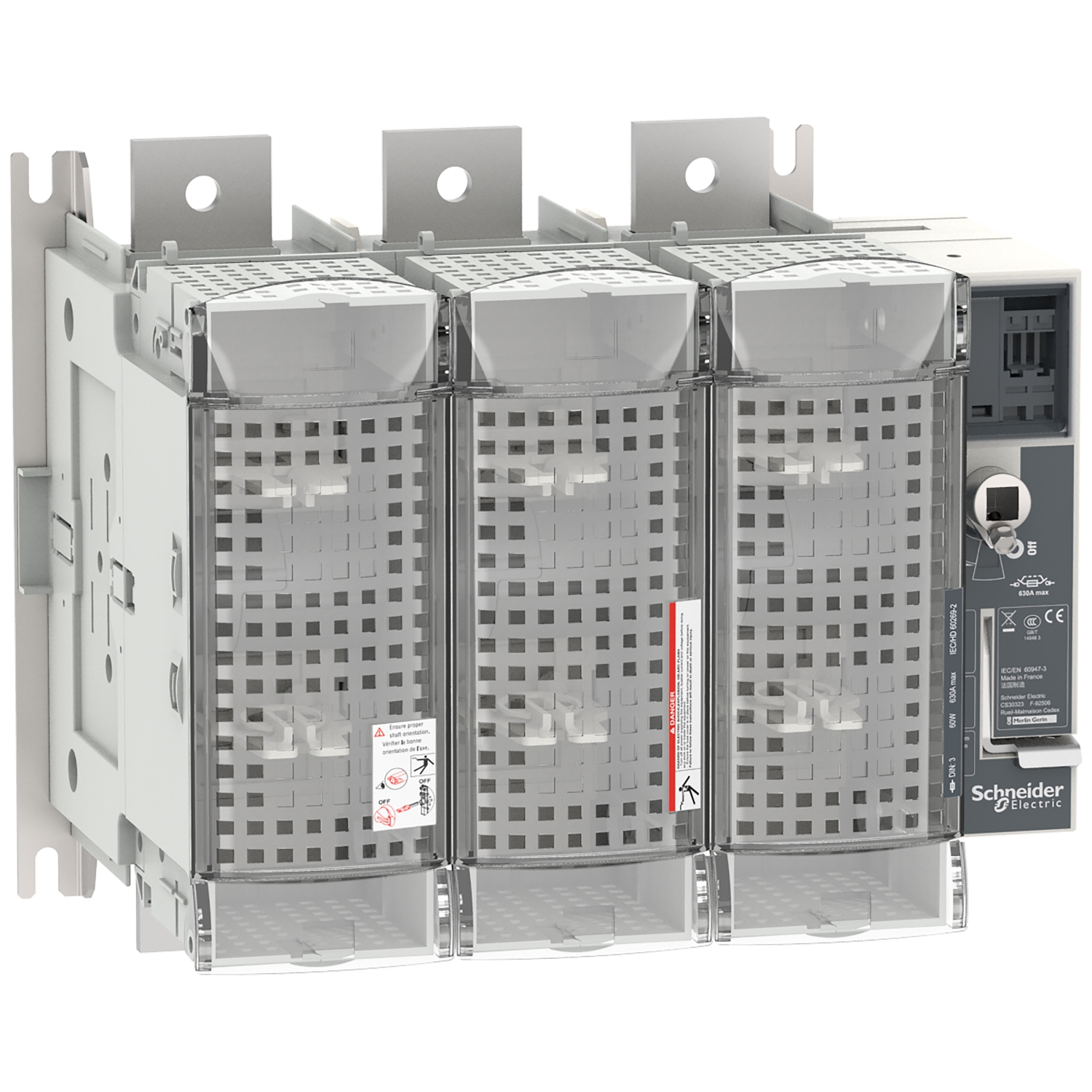

FuPacT GSD630, 630A, 3P, tip varovalke DIN NH3, sprednje in desno krmiljenje

LV481453

Podatkovni list: PDF

Predvidena odprema:

1.708,15 € z DDV

Indikacija položaja kontakta	Da
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz 1000 V AC 50/60 Hz AC-20
Vidna prekinitev	Ne
Izdelek ali sestavni del	Varovalka ločilnega stikala
Ime izdelka	FuPact GS
[Uimp] Nazivna napetostna trdnost ob impulzu	12 kV
[Ui] Nazivna izolacijska trdnost	1000 V AC 50/60 Hz
Opis polov	3P
[Ithe] Konvencionalni zaprti/notranji toplotni tok	630 A 35 °C 60 W
Število nosilcev varovalk	3
Velikost varovalke	NH3
[Ith] Konvencionalni prostozračni toplotni tok	630 A 35 °C) 60 W
Maksimalna izguba moči na pol	61 W
Skupina izdelkov	FuPacT
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-3
Tip varovalke	DIN
Najvišji [Ie] nazivni obratovalni tok	AC-22A: 630 A at 220/240 V AC 50/60 Hz AC-22B: 630 A at 220/240 V AC 50/60 Hz AC-22A: 630 A at 380/415 V AC 50/60 Hz AC-22B: 630 A at 380/415 V AC 50/60 Hz AC-22A: 630 A at 660/690 V AC 50/60 Hz AC-22B: 630 A at 660/690 V AC 50/60 Hz
Aplikacija naprave	Zaščita, spremljanje in nadzor opreme Distribucija
Kratko ime naprave	GSD630

Certifikati izdelkov	CE CCC EAC
Standardi	EN/IEC 60947-1 EN/IEC 60947-3
Teža izdelka	16 kg
Tip kontakta in sestava	3 NO
Montažna podpora	Zadnja plošča
Montažni položaj	Vertikalno
Širina	364 mm
Globina	250 mm
Nazivna delavna energija v W	355 kW pri 380/400 V 295 kW pri 660/690 V
Izklopna zmogljivost	100 kA 415 V AC) 100 kA 690 V AC)
Višina	300 mm
Tip operativnega ročaja	Zunanja prednja Zunanja desna stran
Povezave – terminali	Močnostni tokokrog: Goli kabelski konektorji 63-63 mm² Močnostni tokokrog: Obročni čepni terminali 2 kabel/li 150-150 mm² Močnostni tokokrog: Obročni čepni terminali 2 kabel/li 300-300 mm²
Montažni način	Pritrjen
Električna vzdržljivost	AC-22A: 200 ciklov 415 V AC 50/60 Hz AC-22A: 200 ciklov 690 V AC 50/60 Hz
Mehanska vzdržljivost	5000 ciklov
Zatezni moment	Močnostni tokokrog 44-44 N.m
Zagotovitev zaklepanja	3 ključavnice
