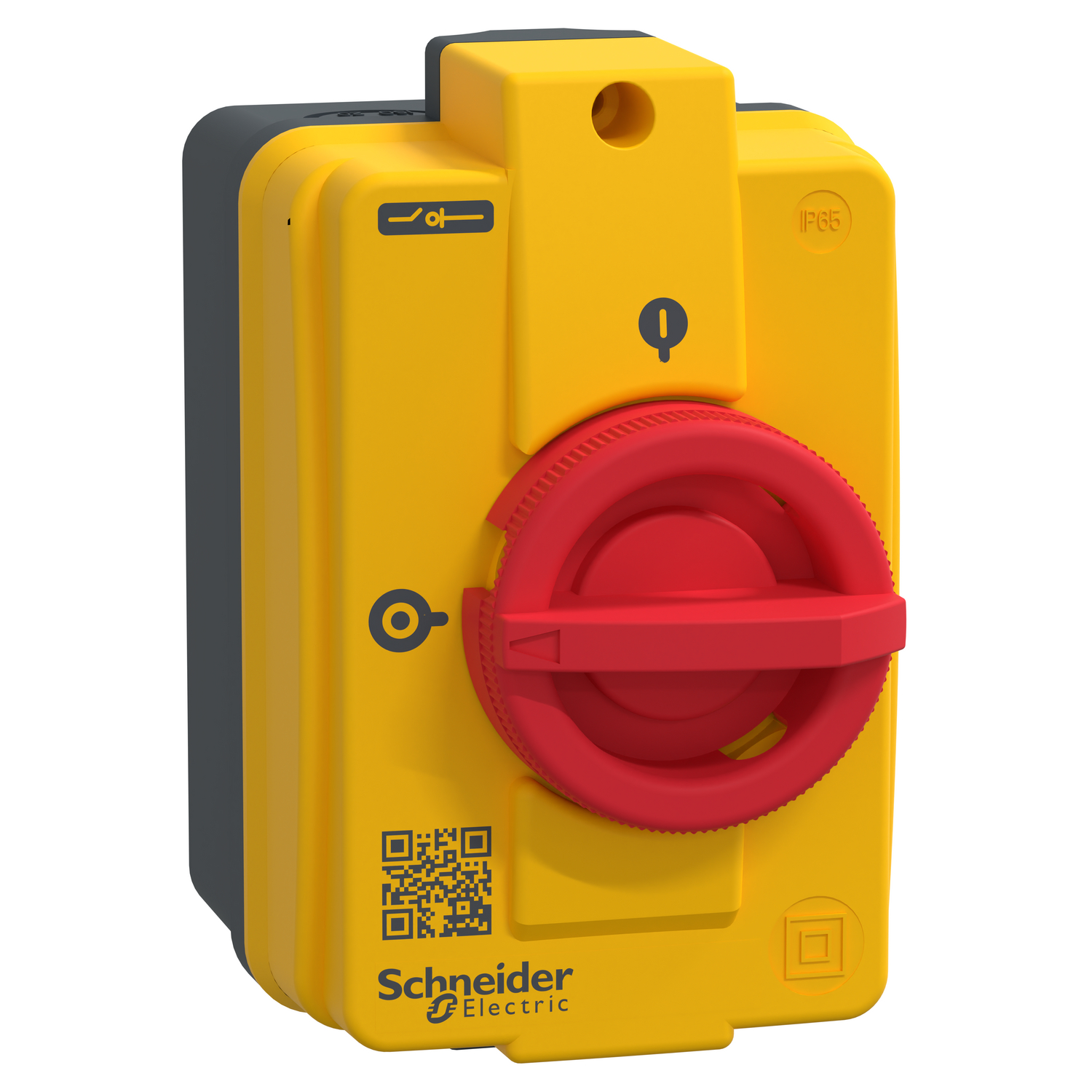

TeSys Mini-Vario – vgrajeno ločilno stikalo za izklop v sili – 16 A

VCFN20GE

Podatkovni list: PDF

Predvidena odprema:

39,30 € z DDV

Barva ročaja	Rdeča
Izdelek ali sestavni del	Ločilno stikalo za zaustavitev v sili
Ime izdelka	TeSys Mini-VARIO
Raven zmogljivosti	Standard
Opis polov	3P
Ponudba	TeSys
Tip krmiljenja	Vrtljivia ročica
Kratko ime naprave	VCFN
Zaklepanje vrtljive ročice	1 do 3 ključavnice 4-8 mm
Barva ročaja prednje plošče	Rumena

[Ue] Nazivna operativna napetost	690 V AC
Ustvarjanje zmogljivosti	200 A 400 V AC-21A 200 A 400 V AC-22A 200 A 400 V AC-23A
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
[Icm] Nazivni kratkostični priklopni tok	0.5 kA 400 V Pri Ipeak
Širina	82.5 mm
Globina	106 mm
Izklopna zmogljivost	200 A 400 V AC-21A) 200 A 400 V AC-22A) 200 A 400 V AC-23A)
Oznaka	0 – 1
Mehanska vzdržljivost	50000 ciklov
Zatezni moment	Krmilno vezje 0.7-0.7 N.m Konektor
[Icw] Nazivni kratkotrajen nazivni tok	140 A 400 V 1 s
[Ithe] Konvencionalni zaprti/notranji toplotni tok	16 A
Teža izdelka (neto)	0.422 kg
Primerno za izolativnost	Da
Nazivna operativna moč v W	5.5 kW 400 V AC-23) 4 kW 400 V AC-3)
Nazivni pogojni tok kratkega stika	6 kA 400 V 20 A aM 6 kA 400 V 20 A gG
Višina	131 mm
Prekinitveni razred obratovanja	30
Osnovna dimenzija	60 x 60 mm
Priključki – terminali	Krmilno vezje Konektor 4-4 mm² Prilagodljiv s kabelskim koncem Krmilno vezje Konektor 4-4 mm² Trden
Električna vzdržljivost	30000 ciklov DC-1 do 5 50000 ciklov AC-21
[Ie] Nazivni obratovalni tok	11 A AC-23A)400 V
Kompatibilnostna koda	Zaprto ločilno stikalo
Požarna odpornost	960 °C IEC 60595-2-1
