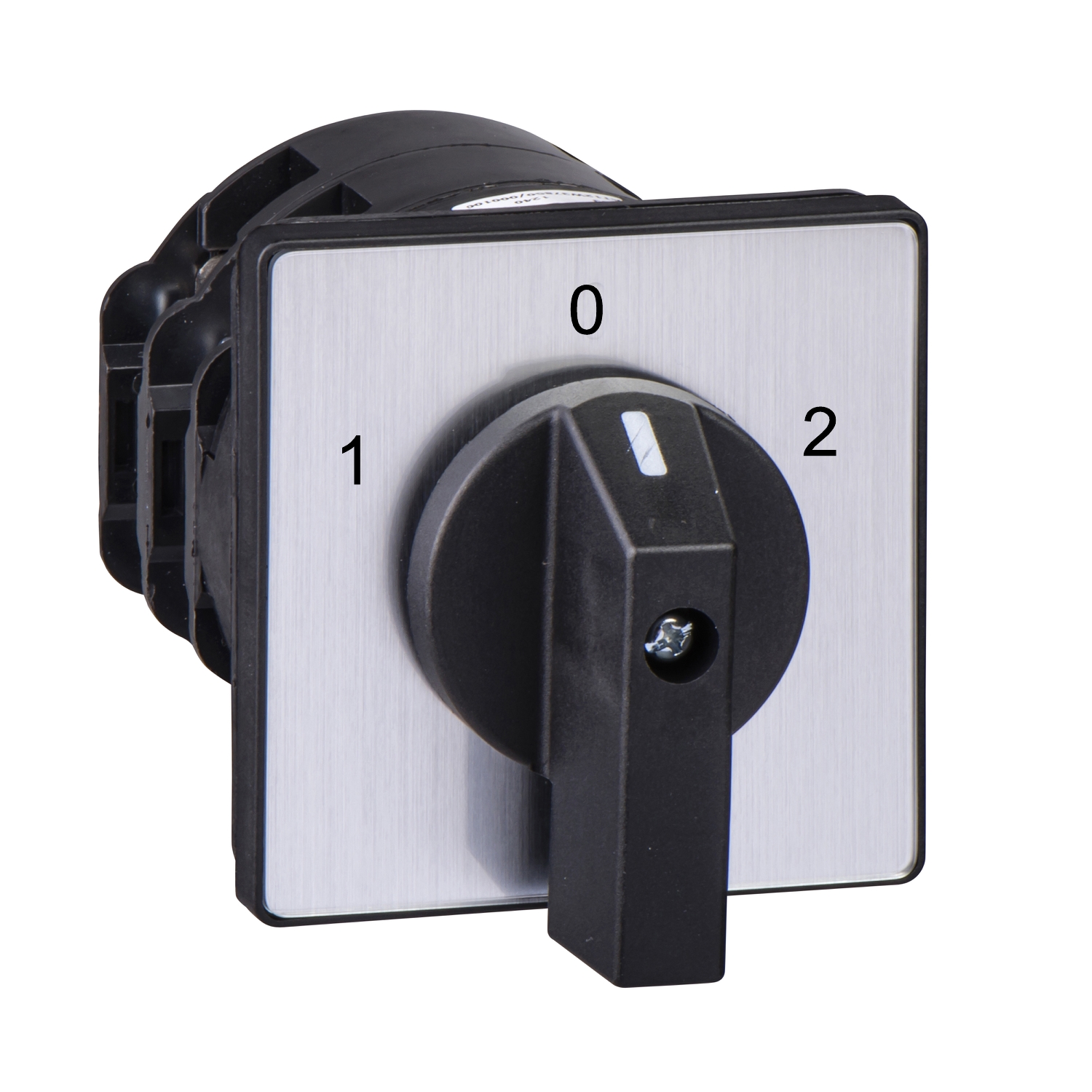

Grebenasto preklopno stikalo – 4 poli – 60° – 115 A – vijačna montaža

K115H004UP

Podatkovni list: PDF

Predvidena odprema:

176,84 € z DDV

Grebenasto preklopno stikalo - 4 poli - 60° - 115 A - vijačna montaža

Glavno

Način pritrjevanja	4 odprtine
Predstavitev legende/ploščice	Z Kovinski, 1 – 0 – 2 Črna
Izdelek ali sestavni del	Kompletno grebenasto stikalo
[Ith] Konvencionalni prostozračni toplotni tok	115 A
Funkcija grebenastega stikala	Preklopno stikalo
Ime komponente	K115
Lokacija montaže	Spredaj
Opis polov	4P
Zaklepanje vrtljive ročice	Brez
Ponudba izdelkov	Harmony K
IP stopnja zaščite	IP40 v skladu s/z IEC 60529
Tip upravljanja	Črna Ročica
Preklopne pozicije	Desno: 0 ° – 60 ° Levo: 0 ° – 300 °
Tip glave grebenastega stikala	S prednjo ploščo 88 x 88 mm
Povratek	Brez
Položaj off	Z

Komplementarno

Kratkostična zaščita	125 A Modul Talilna varovalka gG
Teža izdelka (neto)	0.75 kg
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV EN 947-1 6 kV IEC 947-1
Preklopni kot	60 °
Kratkostični tok	15000 A
[Ui] Nazivna izolacijska napetost	690 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Preklopna zmogljivost v mA	100000 mA DC 140 V 3 Upor 1 ms) 100000 mA DC 24 V 1 Induktivno 50 ms) 100000 mA DC 48 V 1 Upor 1 ms) 100000 mA DC 48 V 2 Induktivno 50 ms) 100000 mA DC 70 V 3 Induktivno 50 ms) 100000 mA DC 95 V 2 Upor 1 ms) 115000 mA DC 24 V 1 Upor 1 ms) 115000 mA DC 48 V 2 Upor 1 ms) 115000 mA DC 70 V 3 Upor 1 ms) 33000 mA DC 30 V 1 Induktivno 50 ms) 33000 mA DC 60 V 2 Induktivno 50 ms) 33000 mA DC 90 V 3 Induktivno 50 ms)
CAD celotna širina	88 mm
CAD celotna globina	181 mm
Nazivna operativna moč v W	13000 W AC-3, 380/440 V 1 faza IEC 60947-3 15000 W AC-23A, 220/240 V 1 faza IEC 60947-3 15000 W AC-3, 220/240 V 3 faze IEC 60947-3 22000 W AC-23A, 380/440 V 1 faza IEC 60947-3 30000 W AC-23A, 220/240 V 3 faze IEC 60947-3 30000 W AC-3, 380/440 V 3 faze IEC 60947-3 30000 W AC-3, 660/690 V 3 faze IEC 60947-3 3700 W AC-3, 110 V 1 faza IEC 60947-3 45000 W AC-23A, 380/440 V 3 faze IEC 60947-3 5500 W AC-23A, 110 V 1 faza IEC 60947-3 65000 W AC-23A, 660/690 V 3 faze IEC 60947-3 7500 W AC-3, 220/240 V 1 faza IEC 60947-3
[Ie] Nazivni operativni tok AC	100 A AC-21A IEC 60947-3
CAD celotna višina	88 mm
Električna povezava	Zarobljeni terminali vijačnih sponk Prilagodljiv 1 x 25 mm² Zarobljeni terminali vijačnih sponk Trden 1 x 35 mm²
Pozitivna odprtina	Z
Zatezni moment	2.5 N.m
Premik kontakta	Počasen izklop
Mehanska vzdržljivost	300000 ciklov
Kompatibilnostna koda	K11
