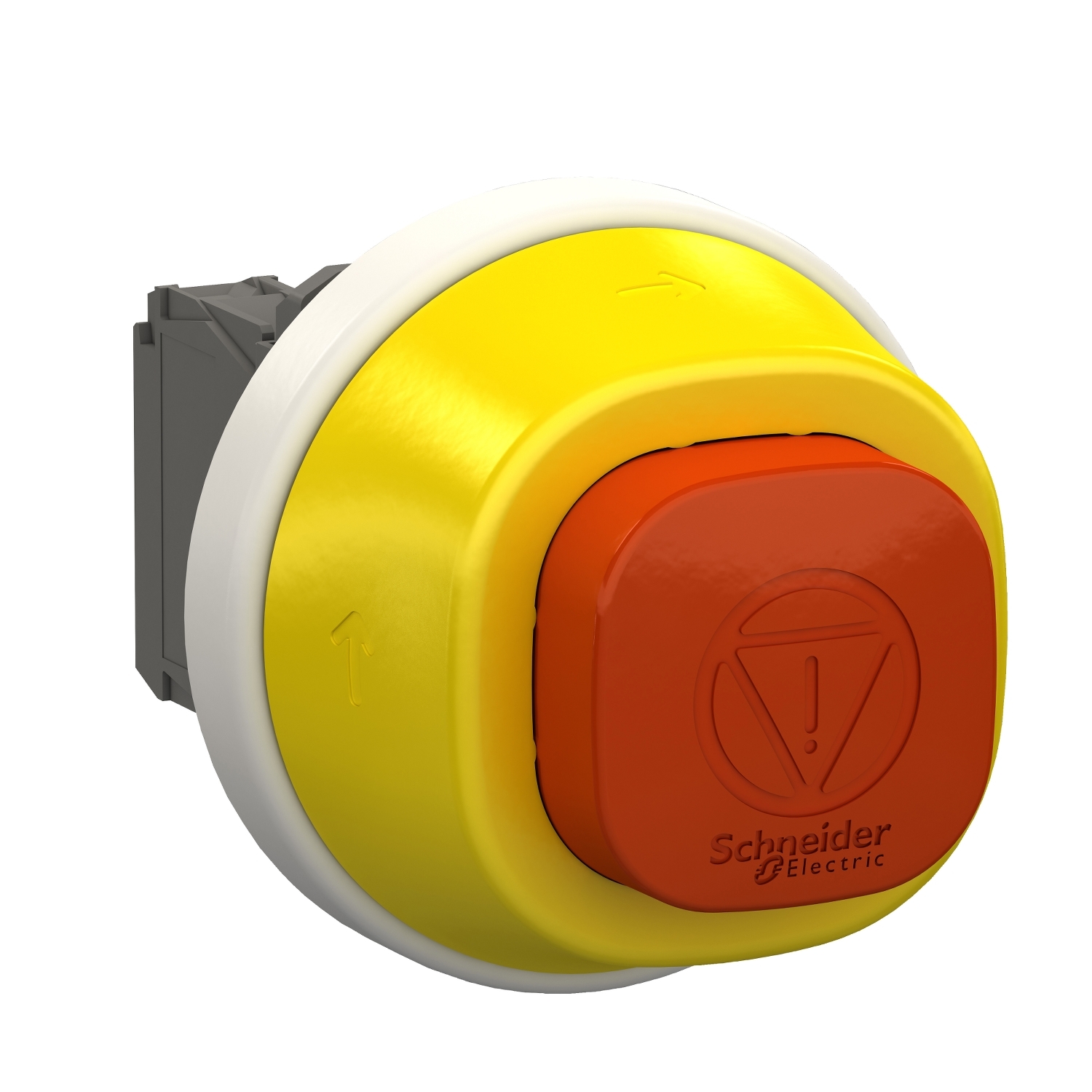

Harmony XB5, protimikrob., zasilni izhod, svjetlo, plastika, Ø22, sprožilec z zaskočnim obratom za sprostitev, bela/rdeča LED, 24 V AC/DC, 1 NO + 2 NC

XB5AS84W3B41

Podatkovni list: PDF

Predvidena odprema:

40,36 € z DDV

Harmony XB5, protimikrob., zasilni izhod, svjetlo, plastika, Ø22, sprožilec z zaskočnim obratom za sprostitev, bela/rdeča LED, 24 V AC/DC, 1 NO + 2 NC

Glavno

Montažni premer	22 mm
Izdelek ali sestavni del	Tipka za zaustavitev v sili Tipka za zaustavitev v sili
Oblika glave signalne enote	Okroglo
Lokalno signaliziranje	Rdeča LED/bela LED 24 V AC/DC
Material roba	Plastika
Profil operaterja	Rdeča Kvadrat 32 mm, IEC
Tip kontakta in sestava	1 NO + 2 NC
Ponudba izdelkov	Harmony XB5
Tip glave	Standard
Barva vira svetlobe	Bela Rdeča
Kratko ime naprave	XB5
Izvor svetlobe	Zaščitena LED
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² z ali brez konca kabla v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² z ali brez konca kabla v skladu s/z IEC 60947-1
[Us] Nazivna napajalna napetost	24 V
Ponastavitev	Sprostitev na zasuk
Tip upravljanja	Sprožilec in mehansko zaklepanje
Materiala pritrditvenega okvirja	Plastika
Predstavitev naprave	Kompletni izdelek
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standard
Opis priključka ISO št. 1	(1-2)NC (3-4)NO
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
Širina	60 mm
Globina	85 mm
Operativna pot	1.5 mm (NC spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
Razred električne izolacije	Razred II v skladu s/z IEC 61140
Mehanska vzdržljivost	300000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Z NC kontaktom v skladu s/z IEC 60947-5-1 dodatek K
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.117 kg
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 0
[Us] Nazivna napajalna napetost	24 V AC/DC pri 50/60 Hz
Višina	60 mm
Način pritrjevanja	Pritrdilna matica (+/- 0,2 %)
Pokrovček/upravljalnik ali barva leče	Rdeča
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Odpornost na elektrostatično razelektritev	4 kV Na stiku (na kovinskih delih) v skladu s/z IEC 61000-4-2 8 kV V prostem zraku (v zolacijskih delih) v skladu s/z IEC 61000-4-2
Kompatibilnostna koda	XB5
Električna zanesljivost	λ < 10exp(-6) pri 5 V, 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V, 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Montaža naprave	Pritrdilna luknja – premer: 22.5 mm +/- 0,2 mm Pritrdilna luknja – premer: 9 mm +/- 0,5 mm
