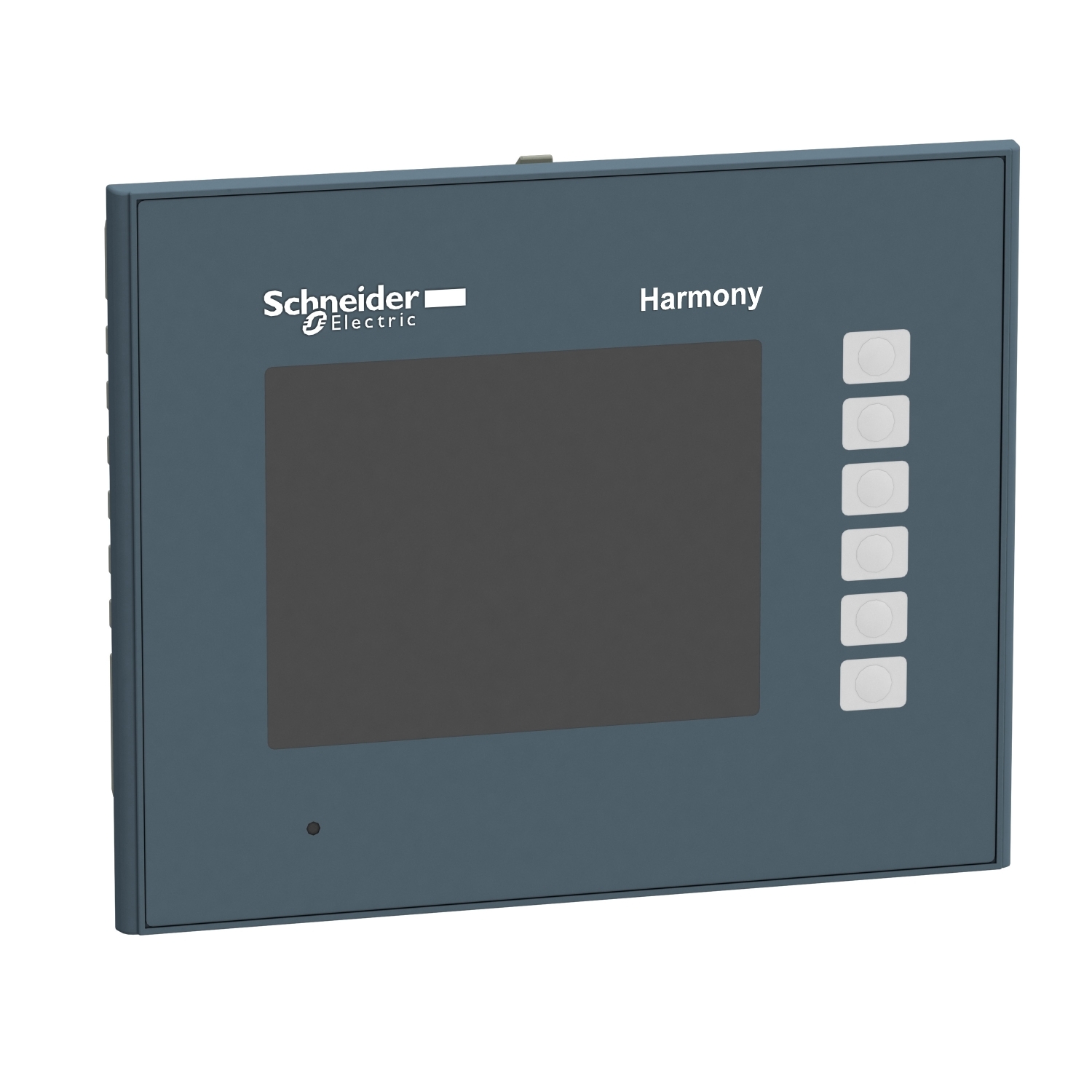

HMI Napredni zaslon na dotik 320 x 240 slikovnih pik QVGA – 3,5″ TFT – 96 MB

HMIGTO1310

Podatkovni list: PDF

Predvidena odprema:

753,05 € z DDV

HMI Napredni zaslon na dotik 320 x 240 slikovnih pik QVGA - 3,5" TFT - 96 MB

Glavno

Serija izdelka	Harmony GTO
Izdelek ali sestavni del	Napredna plošča z zaslonom na dotik
Barva zaslona	65536 barv
Velikost zaslona	3,5-palčni
Napajanje	Zunanji vir
Tip krmilne tipke	6 Operacija določena z Vijeo Designer Tipka Ključ F1 do F6
Operacijski sistem	Harmony
Tip baterije	Litij akumulator za Notranji RAM, avtonomija: 100 dni, čas napajanja =5 dan/dni, življenjska doba baterije =10 let/o/i/a

Komplementarno

Tip priključka	Prikaz z zaslonom na dotik
Tip zaslona	Barvni TFT LCD z osvetljenim ozadjem
Ločljivost zaslona	320 x 240 pikslov QVGA
Območje občutljivo na dotik	1024 x 1024
Zaslon na dotik	Uporovna folija, 1000000 ciklov
Življenjska doba osvetlitve ozadja	50000 hours Bela pri 25 °C
Svetlost	16 stopenj – nadzor/krmiljenjeS ploščo na dotik 16 stopenj – nadzor/krmiljenjeS programsko opremo
Velikost pisave	Kitajski (poenostavljena kitajščina) Korejski Tajvanski (tradicionalna kitajščina) Japonski (ANK, Kanji) ASCII (evropski znaki)
[Us] Nazivna napajalna napetost	24 V DC
Omejitve napajalne napetosti	19,2…28,8 V
Vklopni tok	30 A
Maksimalna poraba energije v W	5,2 W Ko moč ni na voljo z zunanjim napravam 4,2 W Ko je osvetlitev izključena 4,3 W Ko je osvetlitev zatemnjena 9,6 W
Lokalno signaliziranje	Stanje LED Zelena, Stalno za Offline Stanje LED Zelena, Stalno za Delovanje Stanje LED Oranžna, Utripajoče za Zagon programske opreme Stanje LED Rdeča, Stalno za Napajanje (ON) Stanje LED Prozorna, Zbledelo za Napajanje (OFF)
Namen programske opreme	Vijeo Designer Konfiguracijska programska oprema >= V6,1
Opis pomnilnika	Flash EPROM, 96 MB
Varnostne kopije podatkov	512 kB Notranji RAM (SRAM)
Oprema za shranjevanje podatkov	SD kartica, <= 32 GB SDHC kartice, <= 32 GB
Prenosljivi protokoli	Schneider Electric Modicon Modbus Schneider Electric Modicon Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon Fipway Mitsubishi Melsec Protokoli tretjih oseb Omron Sysmac Protokoli tretjih oseb Rockwell Automation Allen-Bradley Protokoli tretjih oseb Siemens Simatic Protokoli tretjih oseb Schneider Electric Modicon Modbus TCP
Integriran tip povezave	COM1 serijska povezava RJ45, vmesnik: RS232C/RS485, hitrost prenosa: 2400 do 115200 bps COM1 serijska povezava RJ45, vmesnik: RS232C/RS485, hitrost prenosa: 187,5 kbps kompatibilno s/z Siemens MPI Ethernet RJ45, vmesnik: 10BASE-T/100BASE-TX Ethernet RJ45, vmesnik: IEEE 802.3 USB tip 2,0 USB tip 2.0 mini B
Montaža izdelka	Podometna montaža
Način pritrjevanja	S 4 vijačnimi sponkami
Prednji material	PPT
Material omare	PPT
Tip hlajenja	Naravna konvekcija
Širina	132 mm
Višina	106 mm
Globina	42 mm
Teža izdelka	0,4 kg
