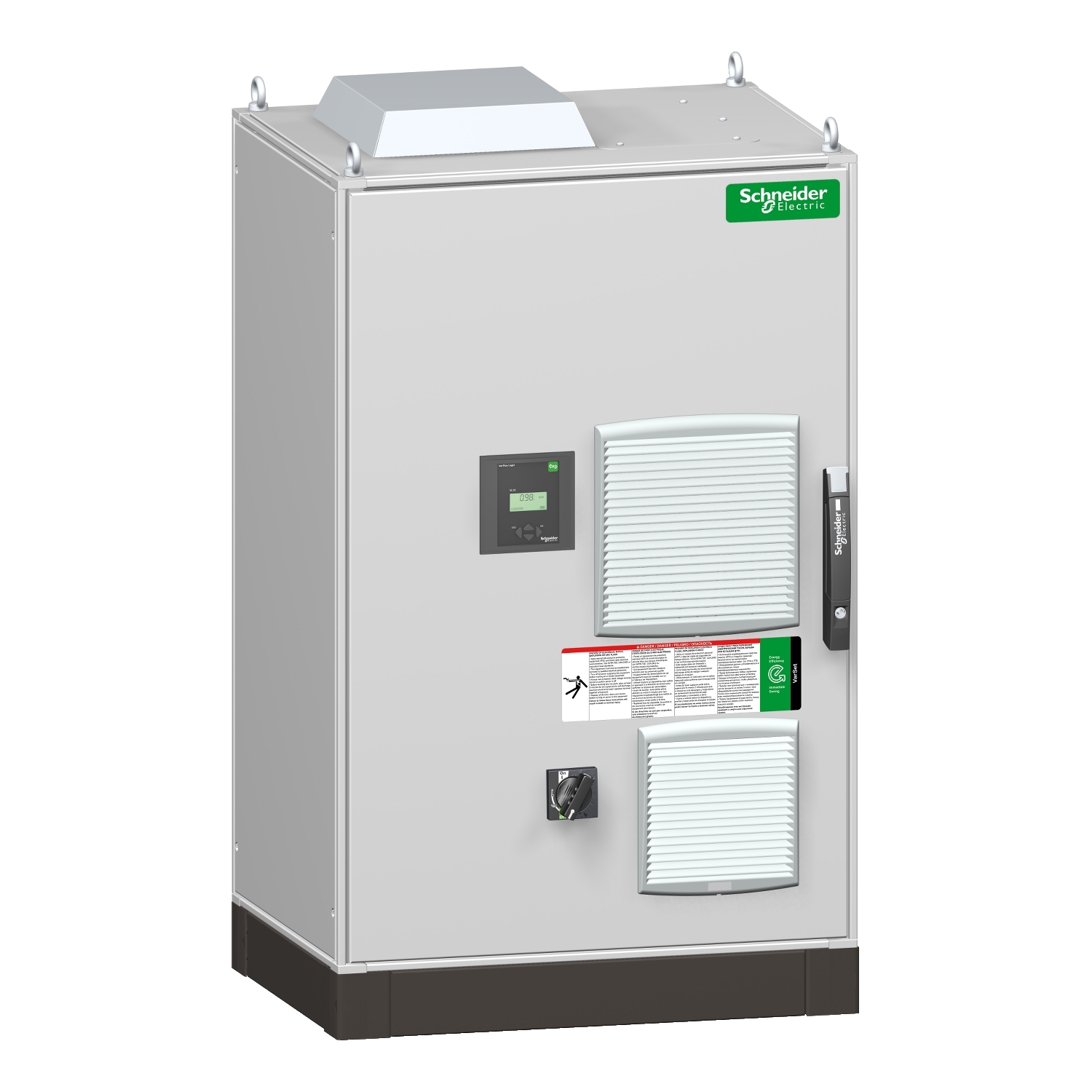

automatic PowerLogic PFC Capacitor bank, 137,5kvar DR3,8 with incomer CB xxB 400V 50Hz

VLVAF2P03531AA

Podatkovni list: PDF

Predvidena odprema:

8.422,21 € z DDV

Izdelek ali sestavni del	Kondenzatorski sklopi
Reaktivna nazivna moč	137.5 kvar
Nazivna napetost omrežja	400 V AC 50 Hz 415 V AC 50 Hz
Serija izdelka	PowerLogic
Skupina izdelkov	PowerLogic
Kratko ime naprave	automatic capacitor bank with detuned reactor
Način delovanja	Avtomatski

Moč na korak	12.5 kvar
Strpnost kapacitivnosti	– 5 % do 10 %
[Ui] Nazivna izolacijska trdnost	690 V
Opis polov	3P
Lokacija povezave	Dno
Frekvenca uglasitve	190 Hz
Globina	600 mm
Izklopna zmogljivost	Icu 50 kA
Tip krmiljenja	Vrtljivia ročica
Koračni zaščitni tip	Preobremenitev harmonic control from PowerLogic PFC Controller Kratki stik Talilna varovalka
Dobavljena oprema	Pomožni transformator
Tip zaščite	Zaščita z odklopnikom
Barva	Siva (RAL 7035)
Koračna sestava	12,5 + 25 + 2x 50
Koračne sekvence	1.2.4
Teža izdelka	350 kg
Ime serije	PowerLogic PFC Capacitor + Detuned Reactor
Stopnja onesnaženosti omrežja	Onesnaženo
Največja dopustna napetost	1,1 x Un (8 ur preko 24 ur) v skladu s/z IEC 60831
[THDU] Totalna harmonična distorzija	4-7 %
[Imp] Največji trajni tok	Kondenzator 1,8 x In 480 V IEC 60831 Baterija 1,19 x In 400 V IEC 61439-2 Baterija 1,19 x In 415 V IEC 61439-2
Dostopnost za delovanje	Spredaj
Višina	1400 mm
[Uimp] Nazivna napetostna trdnost ob impulzu	8 kV
[Gh/Sn] Harmonična stopnja onesnaženosti	25-50 %
Notranji napetostni transformator	400/230 V – 400 VA
Tuning faktor	3.8
Tip krmilnika	PowerLogic PFC Controller VPL6
Funkcija	Kontakt alarma GenSet odstranjevanje kontakta
Širina	800 mm
