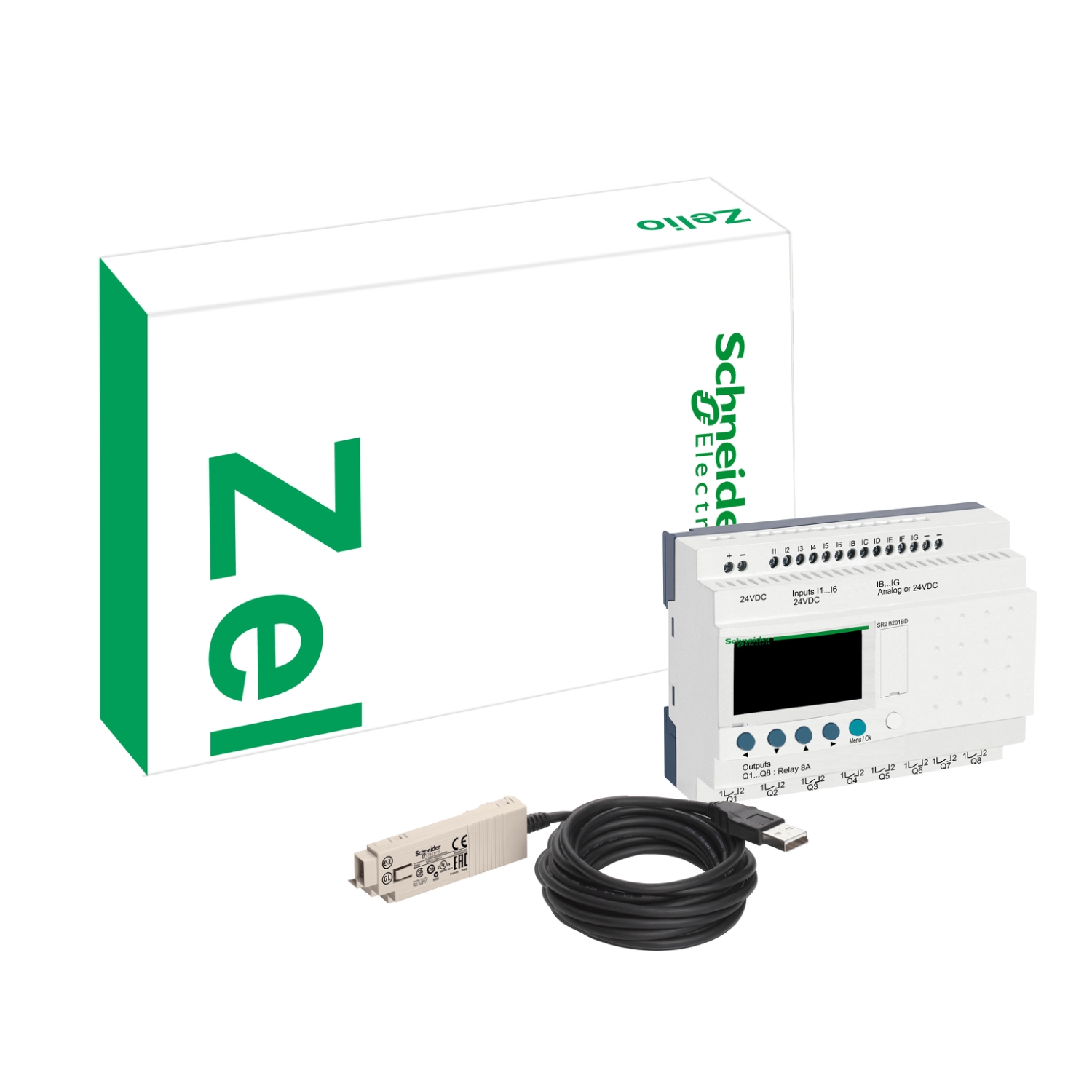

Kompakten pameten rele Zelio Logic – komplet »discovery« – 20 I O – 24 V DC

SR2PACK2BD

Podatkovni list: PDF

Predvidena odprema:

334,65 € z DDV

Kompakten pameten rele Zelio Logic - komplet »discovery« - 20 I O - 24 V DC

Glavno

Število izhodov	8 Rele
Izdelek ali sestavni del	Kompaktni paketi za odkrivanje
Ponudba izdelkov	Zelio Logic
Število diskretnih vhodov	12 IEC 61131-2 tip 1

Komplementarno

Vhodna impedanca	12 kOhm za IB do IG uporabljen kot analogni vhodni tokokrog 12 kOhm za IB do IG uporabljen kot diskretni vhodni tokokrog 7.4 kOhm za I1 do IA in IH do IR diskretni vhodni tokokrog
Prehitevanje/zamujanje ure	12 min/leto pri 0-55 °C 6 s/mesec pri 25-25 °C
Odzivni čas	10 ms Od stanja 0 do stanja 1)Relejni izhod 5 ms Od stanja 1 do stanja 0)Relejni izhod
Vhodna/izhodna številka	20
Mejne vrednosti izhodne napetosti	24 do 250 V AC Relejni izhod) 5 do 30 V DC Relejni izhod)
Prenapetostna kategorija	III conforming to IEC 60664-1
Maksimalni tok napajanja	100 mA Brez podaljška)
Maksimalni čas cikla	6-90 ms
Zaščita pred obratno polarnostjo	Z
Tip kontakta in sestava	Ne za Relejni izhod
Tip diskretnega vhoda	Upor
Obseg analognega vhoda	0 do 10 V 0 do 24 V
Izhodni termični tok	8 A za vseh 8 izhodov za Relejni izhod
Napetost diskretnega vhoda	24 V DC
Varnostni čas	10 let 25 °C
Tip analognega vhoda	Navadni/splošni/skupni način
Ura	Brez
Stanje napetosti 0 zagotovljeno	<= 5 V za I1 do IA in IH do IR diskretni vhodni tokokrog <= 5 V za IB do IG uporabljen kot diskretni vhodni tokokrog
Čas konverzije	Čas cikla pametnega releja Analogni vhodni tokokrog
Kompatibilnost vhodov	3-žični senzorji bližine PNP za Diskretni vhod
Tokovno stanje 0 zagotovljeno	<= 0,5 mA (IB do IG uporabljen kot diskretni vhodni tokokrog)
Ločljivost analognega vhoda	8 bitov
Napaka konverzije	+/- 5 % 25 °C Analogni vhodni tokokrog +/- 6,2 % 55 °C Analogni vhodni tokokrog
LSB vrednost	39 mV Analogni vhodni tokokrog
Številke ali kontrolne shemske linije	120-120 Lestvica 0-200 FBD
Diskretni vhodni tok	4 mA
Tokovno stanje 1 zagotovljeno	>= 1,2 mA (IB do IG uporabljen kot diskretni vhodni tokokrog) >= 2,2 mA (I1 do IA in IH do IR diskretni vhodni tokokrog)
Teža izdelka (neto)	0.7 kg
Število analognih vhodov	2
Priključki – terminali	Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² AWG 25 do AWG 14) Poltrdno Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² AWG 25 do AWG 14) Trden Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² AWG 24 do AWG 16) Trden Vijačne sponke, 2 x 0,25 do 2 x 0,75 mm² AWG 24 do AWG 18) Prilagodljiv s kabelskim koncem
Stanje napetosti 1 zagotovljeno	>= 15 V za I1 do IA in IH do IR diskretni vhodni tokokrog >= 15 V za IB do IG uporabljen kot diskretni vhodni tokokrog
Mehanska vzdržljivost	10000000 ciklov za Relejni izhod
Preklopna zmogljivost v mA	>= 10 mA 12 V Relejni izhod)
Sestava kompleta	SR2B201BD Kabelski računalnik SR2USB01 za povezavo z osebnim računalnikom
Največja dopustna napetost	30 V Analogni vhodni tokokrog
Natančnost ponovitve	+/- 2 % 55 °C Analogni vhodni tokokrog
Checks	Programski pomnilnik za vsako napajanje
[Us] Nazivna napajalna napetost	24 V
Izguba energije v W	6 W Brez podaljška
Lokalni zaslon	Z
Električna vzdržljivost	AC-12 500000 ciklov 230 V, 1.5 A Relejni izhod IEC 60947-5-1 AC-15 500000 ciklov 230 V, 0.9 A Relejni izhod IEC 60947-5-1 DC-12 500000 ciklov 24 V, 1.5 A Relejni izhod IEC 60947-5-1 DC-13 500000 ciklov 24 V, 0.6 A Relejni izhod IEC 60947-5-1
Omejitve napajalne napetosti	19.2-30 V
Razdalja delovanja	10 m Med postajami s zaslonskim kablom (senzor ni izoliran) Analogni vhodni tokokrog
Zatezni moment	0.5 N.m
Tip temperaturne sonde	NTC 10k 25 °C NTC 1000k 25 °C KTY81 210/220/221/222/250 Pt 500
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z EN/IEC 60947-1 and EN/IEC 60664-1
Operativna hitrost v Hz	0.1 Hz Pri Ie)Relejni izhod 10 Hz Brez obremenitve)Relejni izhod
Frekvenca štetja	1 kHz Diskretni vhod
