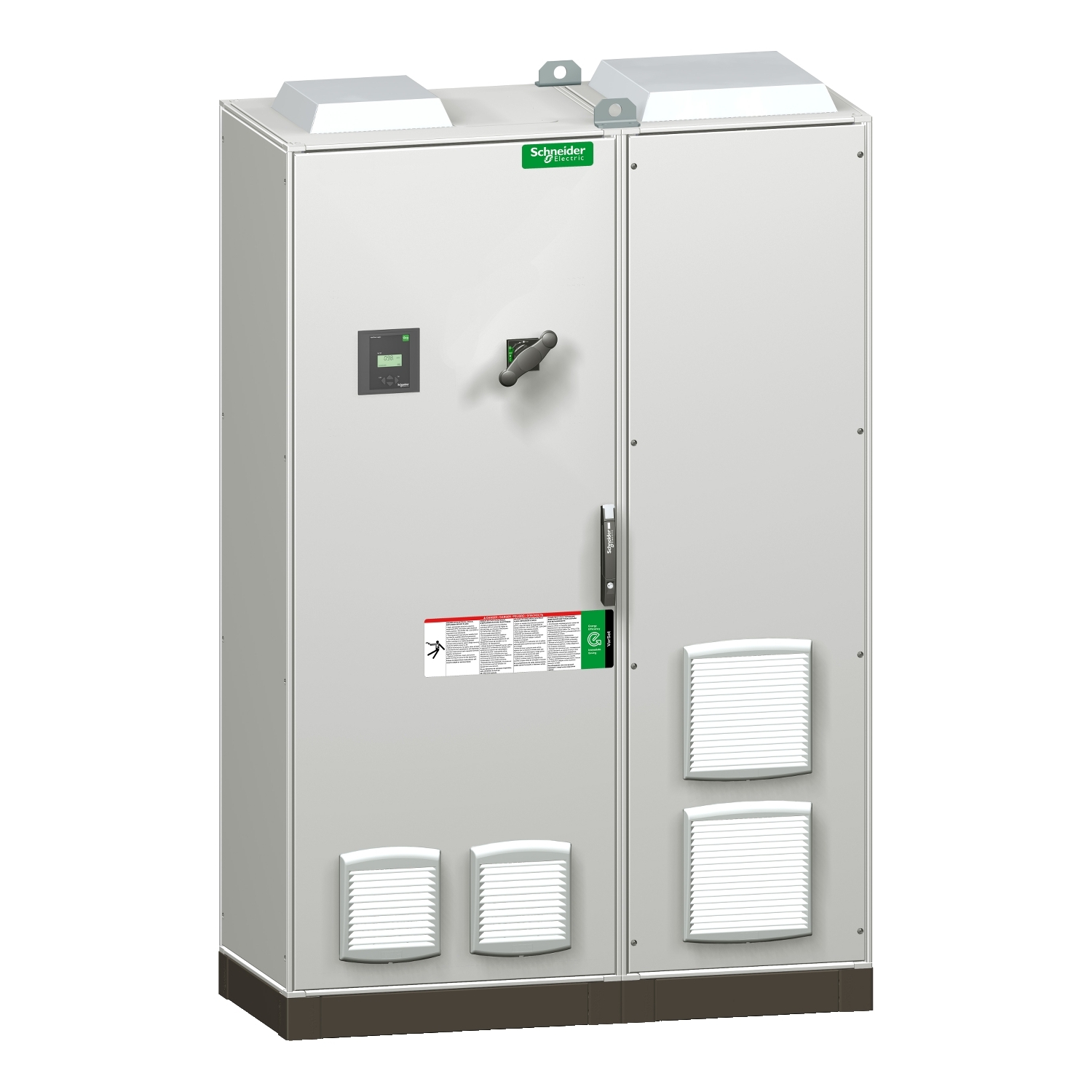

Kompenzacijska naprava VarSet Auto 500 kvar DR3,8 Top entry 400 V 50 Hz CB

VLVAF6P03520AK

Podatkovni list: PDF

Predvidena odprema:

22.505,52 € z DDV

Izdelek ali sestavni del	Kondenzatorski sklopi
Reaktivna nazivna moč	500 kvar
Nazivna napetost omrežja	400 V AC 50 Hz 415 V AC 50 Hz
Ponudba izdelkov	PowerLogic
Ponudba	PowerLogic
Kratko ime naprave	Avtomatska baterija kondenzatorjev z reducirano dušilko
Način delovanja	Avtomatsko

Energija/moč na korak	50 kvar
Strpnost kapacitivnosti	– 5 % do 10 %
[Ui] Nazivna izolacijska napetost	800 V
Opis polov	3P
Lokacija povezave	Zgoraj
Frekvenca uglasitve	190 Hz
Globina	600 mm
Izklopna zmogljivost	Icu 50 kA
Tip krmiljenja	Vrtljivia ročica
Koračni zaščitni tip	Preobremenitev Krmiljenje harmonikov iz krmilnika PowerLogic PFC Kratki stik Talilna varovalka
Dobavljena oprema	Pomožni transformator
Tip zaščite	Zaščita z odklopnikom
Barva	Siva (RAL 7035)
Koračna sestava	2x 50 + 4x 100
Koračne sekvence	1.1.2
Teža izdelka (neto)	952 kg
Ime serije	PowerLogic PFC kondenzator + dušilka za kompenzacijo
Stopnja onesnaženosti omrežja	Onesnaženo
Največja dopustna napetost	1,1 x Un (8 ur preko 24 ur) v skladu s/z IEC 60831
[THDU] Totalna harmonična distorzija	4-7 %
[Imp] Največji trajni tok	Kondenzator 1,8 x In 480 V IEC 60831 Baterija 1,19 x In 400 V IEC 61439-2 Baterija 1,19 x In 415 V IEC 61439-2
Dostopnost za delovanje	Spredaj
Višina	2200 mm
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
[Gh/Sn] Harmonična stopnja onesnaženosti	25-50 %
Notranji napetostni transformator	400/230 V – 1000 VA
Tuning faktor	3.8
Tip krmilnika	PowerLogic PFC krmilnik VPL6
Funkcija na voljo	GenSet odstranjevanje kontakta Kontakt alarma
Širina	Kondenzator: 800 mm Dušilka: 600 mm
