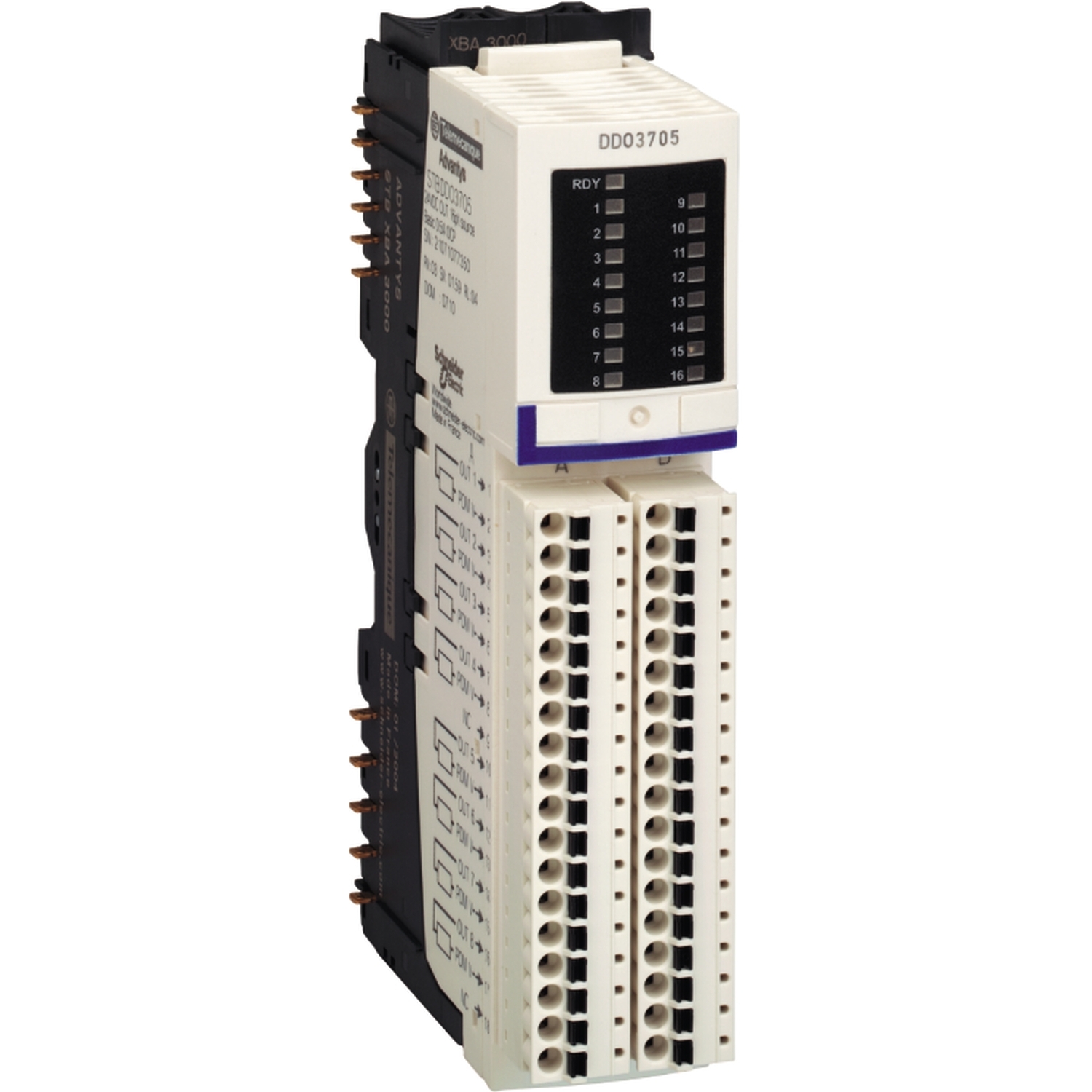

Komplet osnovnega digitalnega izhoda STB – 24 V DC – 16 O

STBDDO3705KC

Podatkovni list: PDF

Predvidena odprema:

219,60 € z DDV

Izdelek ali sestavni del	Osnovni digitalni izhodni komplet
Napetost diskretnega izhoda	24 V
Tip diskretnega izhoda	Polprevodniški
Ponudba izdelkov	Modicon STB distribuirana I/O rešitev
Število diskretnih izhodov	16
Sestava kompleta	STBXBA3000 baza STBXTS2180, 18-priključni konektor za vzmetne sponke STBDDO3705 modul
Diskretni izhod tip napetosti	DC

Ponastavitev	Ročno ponastavitev COM napaka
Absolutna maksimalna napetost	35 V 1,3 ms
Širina	128.3 mm
Globina	70 mm
Maksimalen tok uhajanja	0.4 mA Pri stanju 0 30 V
Hladna zamenjava	Da
Stanje LED	1 LED (Zelena) Stanje modula (RDY) 1 LED na kanal (Zelena) Stanje kanala (OUT1 do OUT16)
“Hot swapping fallback”	Ne za osnovne NIM
Tip zaščite	Zaščita moči Vgrajena varovalka na PDM Časovni zamik 5 A Zaščita pred povratno polarnostjo Zaščita kratkega stika Zaščita pred toplotno preobremenitvijo
Oznaka	CE
Združljivost izdelkov	Modul za distribucijo napajanja STBPDT3100/3105 I/O podnožje STBXBA3000
Napajanje	Modul za distribucijo električne energije
Poraba toka	135 mA pri 5 V DC za Logično vodilo
Teža izdelka (neto)	0.086 kg
Prenapetostna kategorija	II
[Us] Nazivna napajalna napetost	24 V DC
Izolacija med kanali in logičnim vodilom	1500 V za 1 minuto
Višina	13.9 mm
Logika diskretnega izhoda	Pozitivno
Izhodna napetost	19,2 do 30 V DC
Maksimalna obremenitvena induktivnost	1000 mH pri 4 Hz
Odzivni čas	2 ms Off-na-on 2 ms On-do-off
Tok diskretnega izhoda	500 mA
Maksimalna kapaciteta obremenitve	10 µF
