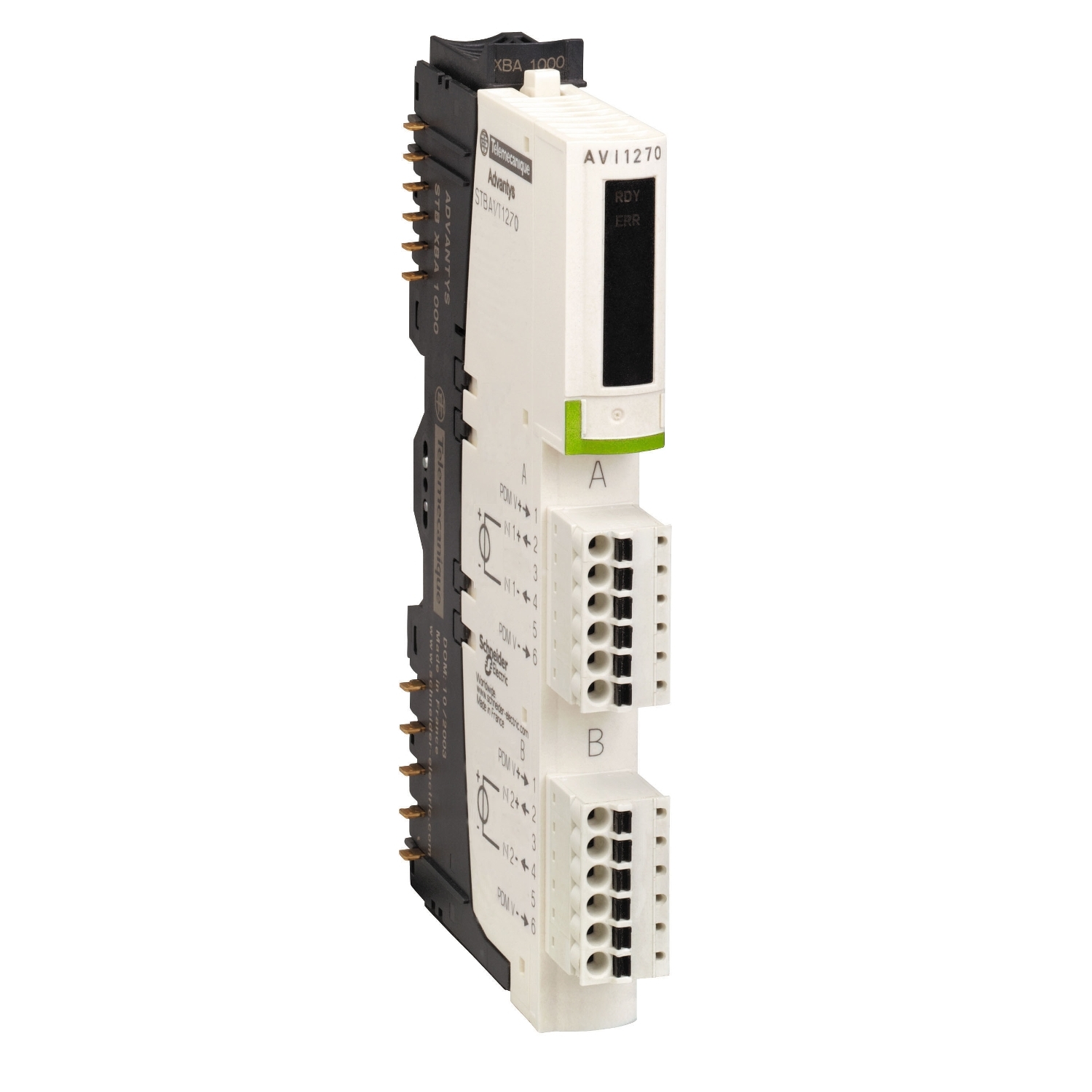

Komplet stand. analognega vhoda – Modicon STB – +/- 10 V – 2 I -11 bitov + znak

STBAVI1270K

Podatkovni list: PDF

Predvidena odprema:

295,55 € z DDV

Izdelek ali sestavni del	Standardni analogni vhodni komplet
Število analognih vhodov	2
Sestava kompleta	STBXBA1000 baza STBXTS1100, 6-priključni vijačni konektor STBAVI1270 modul STBXTS2100, 6-priključni konektor za vzmetne sponke
Tip analognega vhoda	Napetost +/- 10 V
Ponudba izdelkov	Modicon STB distribuirana I/O rešitev
Tip filtra	Enojni nizkoprepustni vhodni filter 25 Hz
Ločljivost analognega vhoda	11 bitov + znak

Maksimalni napajalni tok za senzorje	100 mA Na vhodne kanale
Vhodna impedanca	400 kOhm
Diferencialna linearnost	Monotonična
Integralna linearnost	+/- 0,2 %FS
Napajanje	Modul za distribucijo električne energije
Poraba toka	30 mA pri 5 V DC za Logično vodilo
Teža izdelka (neto)	0.115 kg
Napaka absolutne natančnosti	+/- 0,5 % celotnega obsega 25 °C
Odzivni čas	5 ms
Absolutni maksimalni vhod	50 V DC
Maksimalna impedanca vira	1 kOhm
Prenapetostna kategorija	II
[Us] Nazivna napajalna napetost	24 V DC
Izolacija med kanali in logičnim vodilom	1500 V za 1 minuto
Hladna zamenjava	Da
Izolacija med kanali in senzorskim vodilom	30 V
Stanje LED	1 LED (Zelena) Stanje modula (RDY) 1 LED (Rdeča) Napaka modula (ERR)
“Hot swapping fallback”	Ja za standardne NIMs
Podatkovni format	IEC 61131-2 EN 61131-2
Oznaka	CE
Nadomestni status	Stanje 0 Osnovni NIM-i Uporabnik lahko nastavlja Standarden NIMs
Temperature drift	+/-0,01 %/°C
Zahteva naslavljanja	4 vhodne besede
Tip zaščite	Zaščita kratkega stika
Čas posodobitve	10 ms
Združljivost izdelkov	Montažna osnova STBXBA1000 Modul za distribucijo napajanja STBPDT3100/3105
