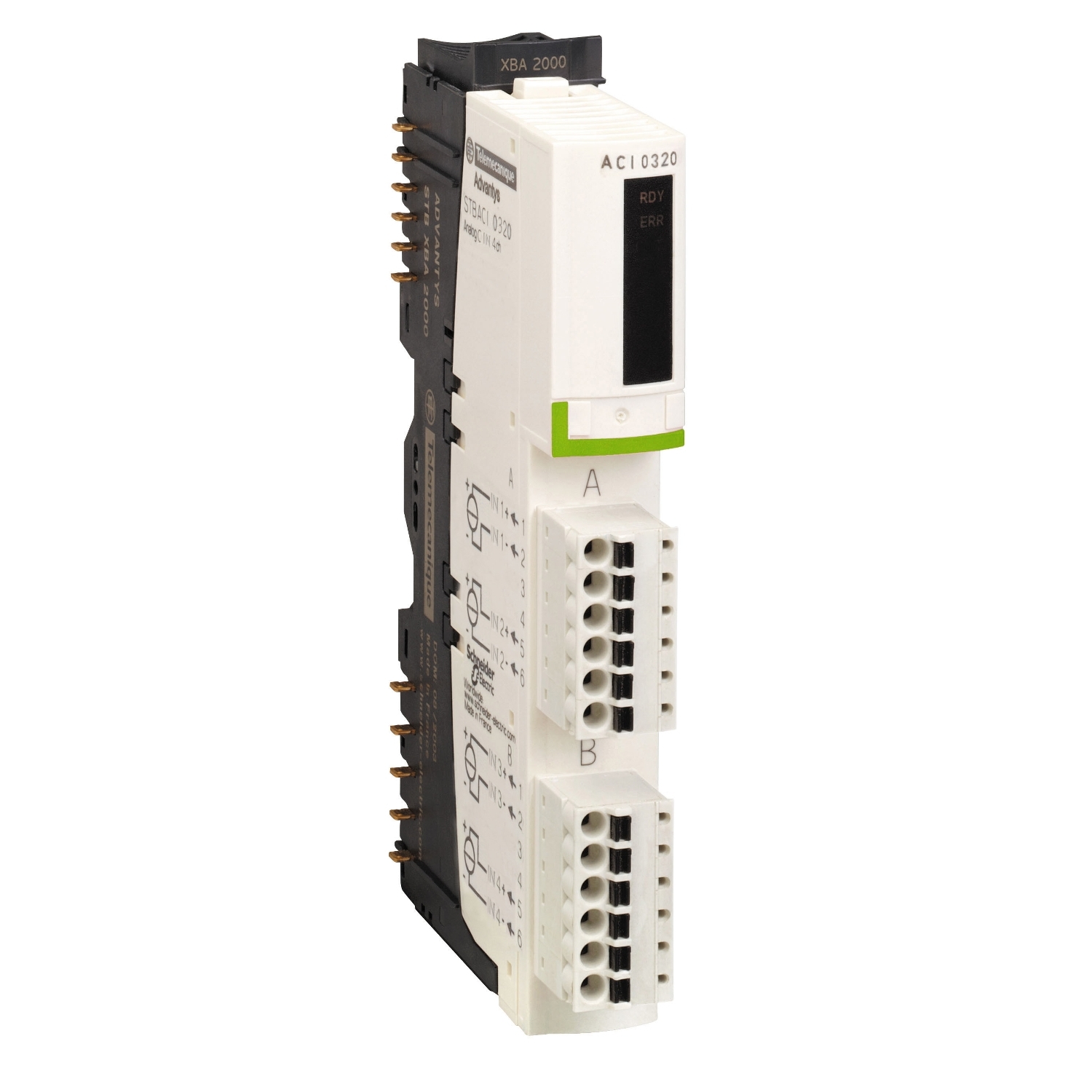

Komplet stand. analognega vhoda STB – 0 do 20 mA – 2 I – 12 bitov

STBACI1230K

Podatkovni list: PDF

Predvidena odprema:

295,55 € z DDV

Izdelek ali sestavni del	Standardni analogni vhodni komplet
Ponudba izdelkov	Modicon STB distribuirana I/O rešitev
Ločljivost analognega vhoda	12 bitov
Število analognih vhodov	2
Sestava kompleta	STBACI1230 modul STBXBA1000 baza STBXTS2100, 6-priključni konektor za vzmetne sponke STBXTS1100, 6-priključni vijačni konektor
Tip analognega vhoda	Tok 0 do 20 mA
Tip filtra	Enojni nizkoprepustni vhodni filter 25 Hz

Maksimalni napajalni tok za senzorje	100 mA Na vhodne kanale
Vhodna impedanca	<= 300 Ohm
Odzivni čas	5 ms
Širina	128.3 mm
Globina	70 mm
Hladna zamenjava	Da
Stanje LED	1 LED (Zelena) Stanje modula (RDY) 1 LED (Rdeča) Napaka modula (ERR)
“Hot swapping fallback”	Ja za standardne NIMs
Oznaka	CE
Nadomestni status	Stanje 0 Osnovni NIM-i Uporabnik lahko nastavlja Standarden NIMs
Tip zaščite	Zaščita kratkega stika
Združljivost izdelkov	Modul za distribucijo napajanja STBPDT3100/3105 Montažna osnova STBXBA1000
Diferencialna linearnost	Monotonična
Integralna linearnost	+/- 0,1 %FS
Napajanje	Modul za distribucijo električne energije
Poraba toka	30 mA pri 5 V DC za Logično vodilo
Teža izdelka (neto)	0.116 kg
Napaka absolutne natančnosti	+/- 0,5 % celotnega obsega 25 °C
Absolutni maksimalni vhod	25 mA/50 V DC
Prenapetostna kategorija	II
[Us] Nazivna napajalna napetost	24 V DC
Izolacija med kanali in logičnim vodilom	1500 V za 1 minuto
Višina	13.9 mm
Izolacija med kanali in senzorskim vodilom	30 V
Podatkovni format	EN 61131-2 IEC 61131-2
Temperature drift	+/-0,01 %/°C
Zahteva naslavljanja	4 vhodne besede
Čas posodobitve	10 ms
