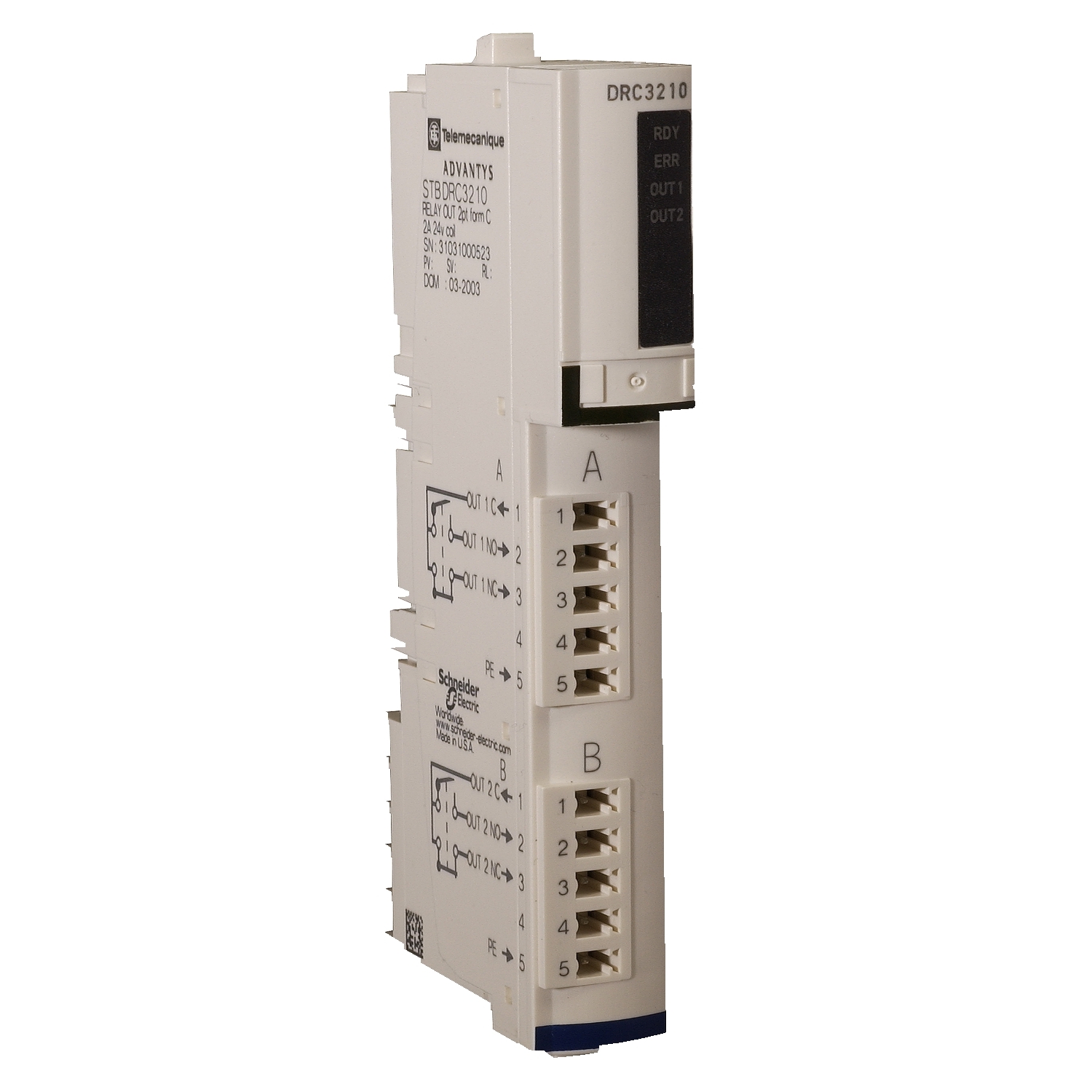

Komplet stand. digitalnega izhoda STB – 24 V 115 do 230 V AC DC – 2 O

STBDRC3210K

Podatkovni list: PDF

Predvidena odprema:

76,49 € z DDV

Izdelek ali sestavni del	Standardni digitalni izhodni komplet
Napetost diskretnega izhoda	24 V 115 do 230 V
Tip diskretnega izhoda	Rele
Funkcija diskretnega izhoda	2 NO/NC
Ponudba izdelkov	Modicon STB distribuirana I/O rešitev
Število diskretnih izhodov	2
Sestava kompleta	STBXTS2110, 5-priključni konektor za vzmetne sponke STBXTS1100, 5-priključni vijačni konektor STBXBA3000 baza STBDRC3210 modul
Diskretni izhod tip napetosti	AC DC

Ponastavitev	Ročno ponastavitev COM napaka
Izolacija med logičnim vodilom in aktuatorskim vodilom	1500 V za 1 minuto
Izolacija med kanali	500 V za 1 minuto
Širina	128.3 mm
Globina	70 mm
Hladna zamenjava	Da
Stanje LED	1 LED (Zelena) Stanje modula (RDY) 1 LED na kanal (Zelena) Stanje kanala (OUT1 do OUT2) 1 LED (Rdeča) Napaka modula (ERR)
“Hot swapping fallback”	Ja za standardne NIMs
Tip zaščite	Zaščita tuljave Vgrajena varovalka na PDM Časovni zamik 10 A Zaščita izhoda pred tokovnimi špicami GMOV
Oznaka	CE
Nadomestni status	Stanje 0 Osnovni NIM-i Uporabnik lahko nastavlja Standarden NIMs
Mehanska vzdržljivost	1000000 ciklov
Združljivost izdelkov	I/O podnožje STBXBA2000 Modul za distribucijo napajanja STBPDT3100/3105
Preklopna zmogljivost v VA	600 VA Upor
Napajanje	Modul za distribucijo električne energije
Prenapetostni tok	20 A 10 ms Kapacitivni
Poraba toka	55 mA pri 5 V DC za Logično vodilo
Teža izdelka (neto)	0.13 kg
Minimalna obremenitev	50 mA
Prenapetostna kategorija	II
[Us] Nazivna napajalna napetost	24 V DC
Izolacija med kanali in logičnim vodilom	1780 V za 1 minuto
Višina	18.4 mm
Logika diskretnega izhoda	Pozitivno ali negativno
Električna vzdržljivost	100000 ciklov Upor
Izhodna napetost	20 do 250 V AC 5 do 30 V DC
Odzivni čas	5,25 ms Off-na-on 6,75 ms On-do-off
Tok diskretnega izhoda	2000 mA
