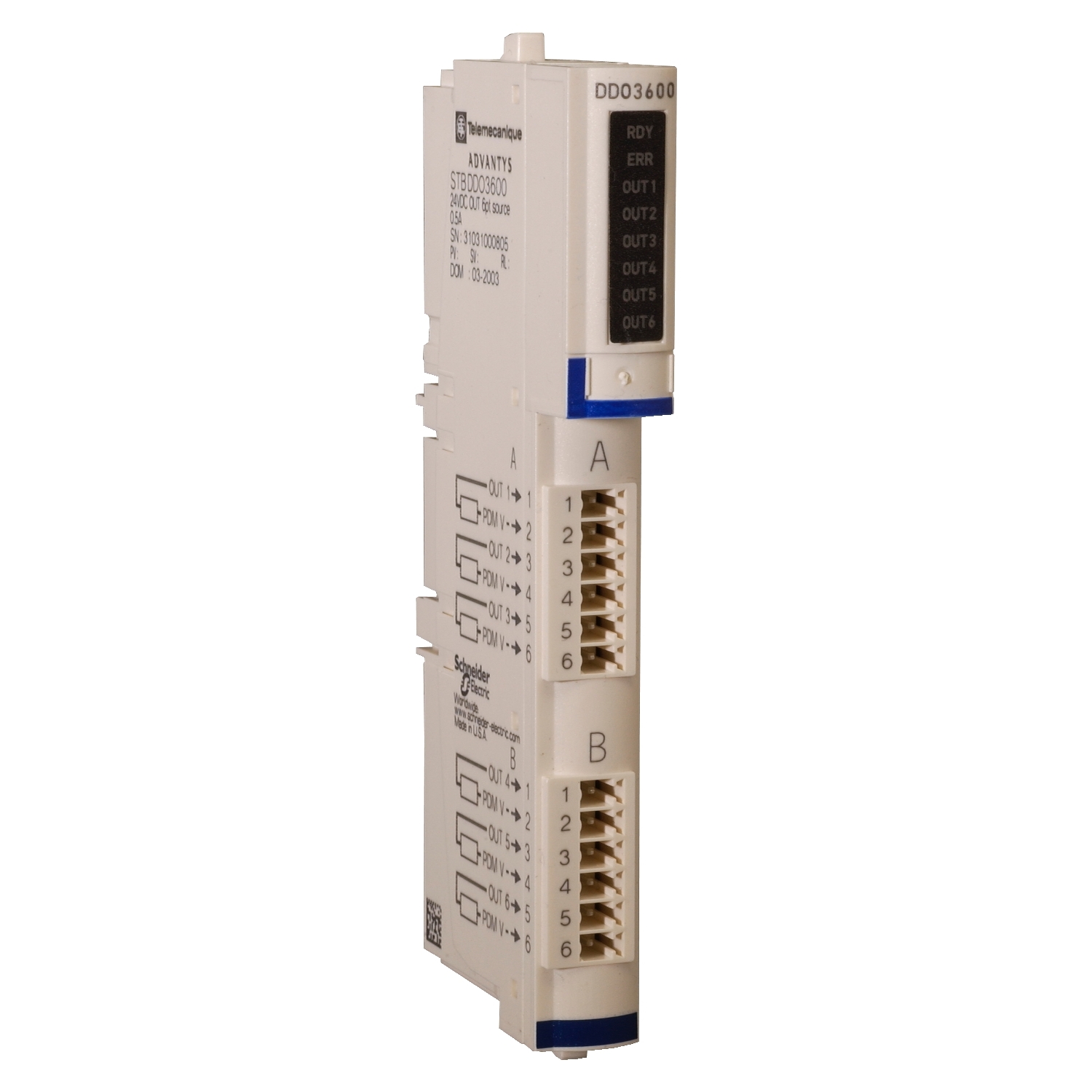

Komplet stand. digitalnega izhoda STB – 24 V DC – 6 O

STBDDO3600K

Podatkovni list: PDF

Predvidena odprema:

112,55 € z DDV

Izdelek ali sestavni del	Standardni digitalni izhodni komplet
Napetost diskretnega izhoda	24 V
Tip diskretnega izhoda	Polprevodniški
Ponudba izdelkov	Modicon STB distribuirana I/O rešitev
Število diskretnih izhodov	6
Sestava kompleta	STBXBA1000 baza STBDDO3600 modul STBXTS2100, 6-priključni konektor za vzmetne sponke STBXTS1100, 6-priključni vijačni konektor
Diskretni izhod tip napetosti	DC

Ponastavitev	Ročno ponastavitev COM napaka
Absolutna maksimalna napetost	56 V 1,3 ms
Širina	128.3 mm
Globina	70 mm
Maksimalen tok uhajanja	0.4 mA Pri stanju 0 30 V
Hladna zamenjava	Da
Stanje LED	1 LED (Zelena) Stanje modula (RDY) 1 LED na kanal (Zelena) Stanje kanala (OUT1 do OUT6) 1 LED (Rdeča) Napaka modula (ERR)
“Hot swapping fallback”	Ja za standardne NIMs
Tip zaščite	Zaščita moči Vgrajena varovalka na PDM Časovni zamik 10 A Zaščita pred povratno polarnostjo Zaščita kratkega stika Zaščita pred toplotno preobremenitvijo
Oznaka	CE
Nadomestni status	Stanje 0 Osnovni NIM-i Uporabnik lahko nastavlja Standarden NIMs
Združljivost izdelkov	Modul za distribucijo napajanja STBPDT3100/3105 I/O podnožje STBXBA1000
Napajanje	Modul za distribucijo električne energije
Prenapetostni tok	5 A 0,5 ms
Poraba toka	90 mA pri 5 V DC za Logično vodilo
Teža izdelka (neto)	0.114 kg
Minimalna obremenitev	0.5 mA
Prenapetostna kategorija	II
[Us] Nazivna napajalna napetost	24 V DC
Izolacija med kanali in logičnim vodilom	1500 V za 1 minuto
Višina	13.9 mm
Logika diskretnega izhoda	Pozitivno ali negativno
Izhodna napetost	19,2 do 30 V DC
Maksimalna obremenitvena induktivnost	500 mH pri 4 Hz
Odzivni čas	715 µs Off-na-on 955 µs On-do-off
Tok diskretnega izhoda	500 mA
Maksimalna kapaciteta obremenitve	50 µF
