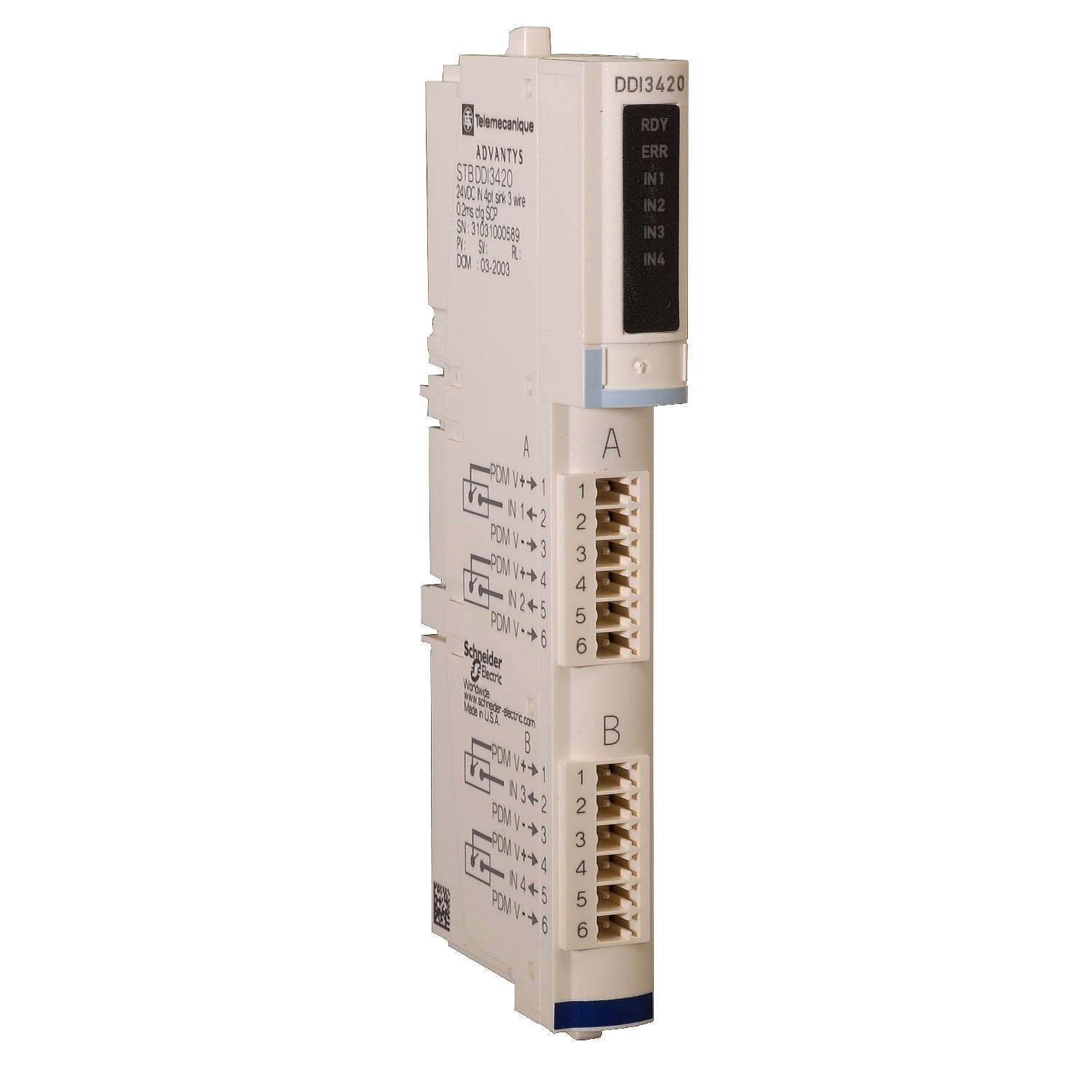

Komplet stand. digitalnega vhoda STB – 24 V DC – 4 I

STBDDI3420K

Podatkovni list: PDF

Predvidena odprema:

81,89 € z DDV

Napetost diskretnega vhoda	24 V
Tip napetosti diskretnega vhoda	DC
Izdelek ali sestavni del	Standardni digitalni vhodni komplet
Število diskretnih vhodov	4
Sestava kompleta	STBXTS2100, 6-priključni konektor za vzmetne sponke STBDDI3420 modul STBXTS1100, 6-priključni vijačni konektor STBXBA1000 baza
Ponudba izdelkov	Modicon STB distribuirana I/O rešitev

Absolutna maksimalna napetost	56 V 1,3 ms
Napajanje	Modul za distribucijo električne energije
Poraba toka	45 mA pri 5 V DC za Logično vodilo
Diskretni vhodni tok	8 mA
Tokovno stanje 0 zagotovljeno	<= 1,2 mA
Teža izdelka (neto)	0.111 kg
Odzivni čas	0,925 ms Off-na-on 0,5 ms 1,35 ms On-do-off 0,5 ms
Širina	125 mm
Prenapetostna kategorija	II
Globina	65.1 mm
[Us] Nazivna napajalna napetost	24 V DC
Filtriranje vhoda	1 ms 2 ms 4 ms 8 ms 0,5 ms 16 ms +/- 0,25 ms
Izolacija med kanali in logičnim vodilom	1500 V za 1 minuto
Hladna zamenjava	Da
Višina	18.4 mm
Tok, ki ga napaja senzor	100 mA na kanal
Stanje LED	1 LED (Zelena) Stanje modula (RDY) 1 LED na kanal (Zelena) Stanje kanala (IN1 do IN4) 1 LED (Rdeča) Napaka modula (ERR)
“Hot swapping fallback”	Ja za standardne NIMs
Dovoljena napetost	30 V
Tip zaščite	Zaščita moči Vgrajena varovalka na PDM Časovni zamik 10 A Zaščita vhoda z uporom omejeno Zaščita pred povratno polarnostjo
Oznaka	CE
Tokovno stanje 1 zagotovljeno	>= 2,5 mA
Meje vhodne napetosti	11 do 30 V Pri stanju 1 -3 do 5 V Pri stanju 0
Diskretna vhodna logika	Pozitivno ali negativno
Združljivost izdelkov	I/O podnožje STBXBA1000 Modul za distribucijo napajanja STBPDT3100/3105
