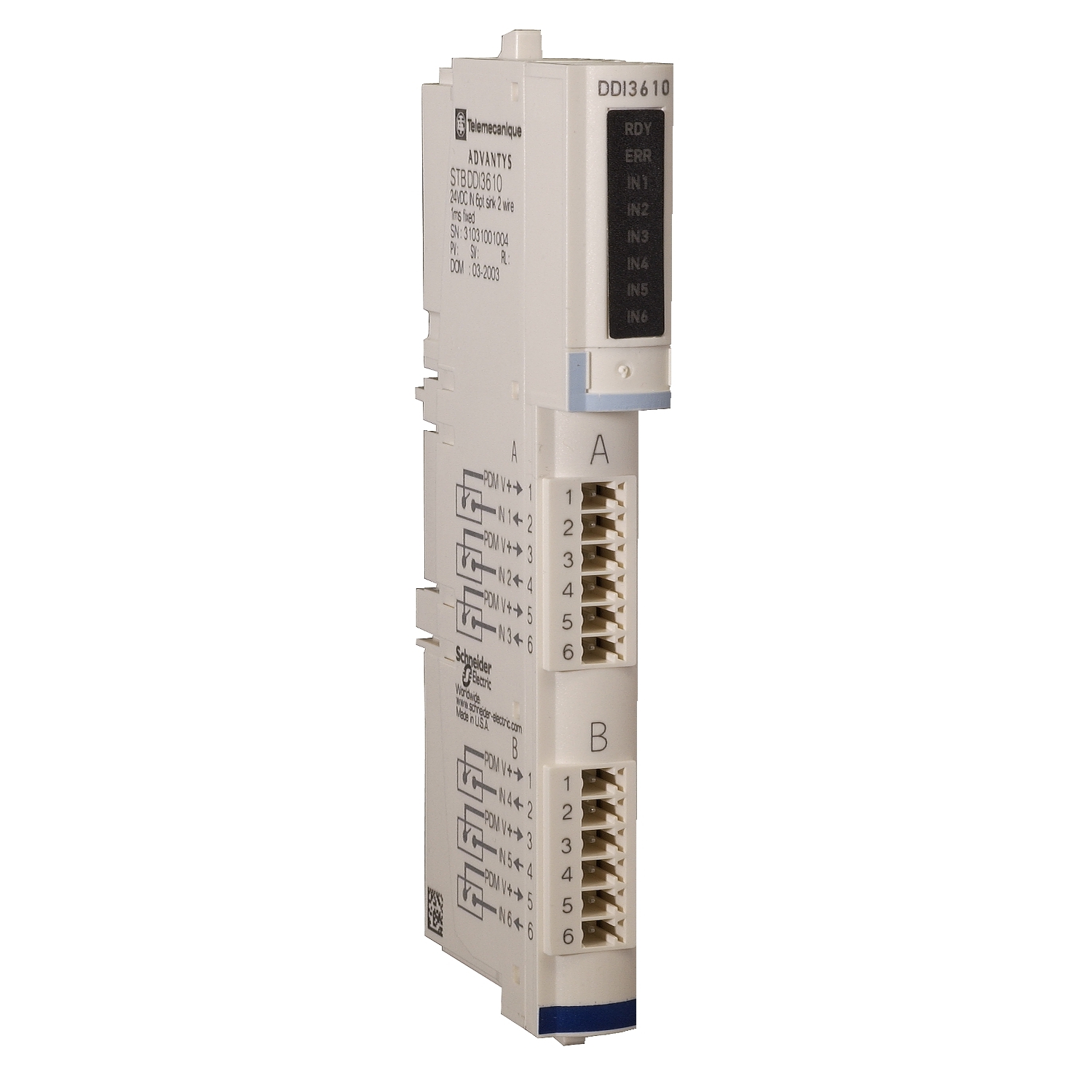

Komplet stand. digitalnega vhoda STB – 24 V DC – 6 I

STBDDI3610K

Podatkovni list: PDF

Predvidena odprema:

108,89 € z DDV

Tip napetosti diskretnega vhoda	DC
Izdelek ali sestavni del	Standardni digitalni vhodni komplet
Ponudba izdelkov	Modicon STB distribuirana I/O rešitev
Napetost diskretnega vhoda	24 V
Število diskretnih vhodov	6
Sestava kompleta	STBDDI3610 modul STBXTS2100, 6-priključni konektor za vzmetne sponke STBXTS1100, 6-priključni vijačni konektor STBXBA1000 baza

Absolutna maksimalna napetost	56 V 1,3 ms
Odzivni čas	1,21 ms Off-na-on 1,74 ms On-do-off
Širina	125 mm
Globina	65.1 mm
Filtriranje vhoda	1 ms
Hladna zamenjava	Da
Stanje LED	1 LED (Zelena) Stanje modula (RDY) 1 LED na kanal (Zelena) Stanje kanala (IN1 do IN6) 1 LED (Rdeča) Napaka modula (ERR)
“Hot swapping fallback”	Ja za standardne NIMs
Tip zaščite	Zaščita moči Vgrajena varovalka na PDM Časovni zamik 10 A Zaščita vhoda z uporom omejeno Zaščita pred povratno polarnostjo
Oznaka	CE
Meje vhodne napetosti	15 do 30 V Pri stanju 1 -3 do 5 V Pri stanju 0
Diskretna vhodna logika	Pozitivno ali negativno
Združljivost izdelkov	I/O podnožje STBXBA1000 Modul za distribucijo napajanja STBPDT3100/3105
Napajanje	Modul za distribucijo električne energije
Poraba toka	55 mA pri 5 V DC za Logično vodilo
Diskretni vhodni tok	4.5 mA
Tokovno stanje 0 zagotovljeno	<= 0,5 mA
Teža izdelka (neto)	0.112 kg
Prenapetostna kategorija	II
[Us] Nazivna napajalna napetost	24 V DC
Izolacija med kanali in logičnim vodilom	1500 V za 1 minuto
Višina	18.4 mm
Dovoljena napetost	30 V
Tokovno stanje 1 zagotovljeno	>= 2,5 mA
